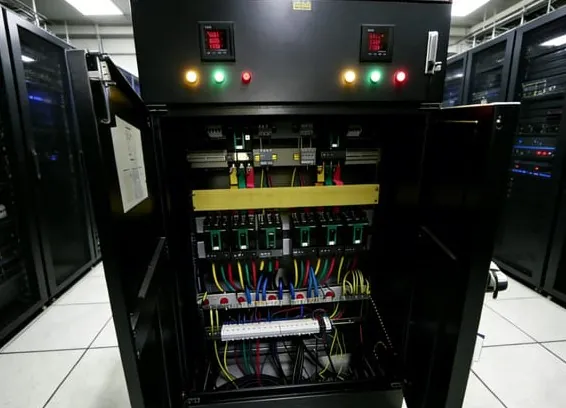

분배전반 차단부 · 접속부 화재 감지, 주요 분배전반 도어 개폐 감지, 비상 상황 전파용 비상벨을 설치하고 IED를 통한 SCADA 네트워크로 전력 안전을 감시합니다.
전력안전 플랫폼
데이터센터 · ESS 전력안전 플랫폼
자가발전 센서와 절연감시장치로 데이터센터 · 대형 건물 전기실의 화재 · 누전 징후를 SCADA로 감시하는 시스템
01필요 이유
데이터센터 · ESS 전기실의 분배전반은 차단부 · 접속부 과열과 누전이 큰 장애로 이어집니다.
판넬마다 배선을 새로 끌어오지 않고 화재 징후를 초기에 감지해야 합니다.
- 전기실 판넬 정온식 화재 감지 센서 정보를 화면에 표시
- 센서 최대 999개 등록, 고유 ID로 전파 간섭 없음
- 누전으로 절연 저항이 기준치 이하로 떨어지면 이상 신호 발생
- 전담감시반으로 무선 센서 이벤트를 SCADA에서 실시간 감시
02시스템 구성
온도 감지 센서80 ℃ 경보
도어 센서판넬 개방
절연감시장치IMD1000100 m
리피터MWSR2-9001 km
신호표시기MWSM-700IEC 61850
SCADA관제실 감시거리는 장애물이 없는 open field 기준입니다. 리피터를 더하면 약 1 km씩 늘어납니다.
03적용 제품 · 사양
정온식 화재 감지 센서 — SMA형 기본형
모델명 MWSF-100
| 크기 | W77 × D56 × H47.7 mm |
|---|---|
| 무게 | 82 g |
| 주파수 | 920.700 MHz (FSK) |
| 송신 거리 | 약 100 m (open field) |
| 작동 온도 | 약 75 – 85 ℃ 이상 |
| 전원 | 자가발전 (배터리 없음) |
| 방진 · 방수 | IP57 |
절연감시장치
모델명 IMD1000
| 용도 | 절연 감시 |
|---|---|
| 계통 전압 | AC 0 – 790 V, DC 0 – 1,000 V |
| 전압 확장 | AC 최대 1,150 V / DC 최대 1,725 V |
| 통신 | RS-485 (Ethernet 옵션) |
| 이력 관리 | System / Alarm 255 건씩 |
리피터
모델명 MWSR2-900
| 크기 | W115 × D115 × H30 mm |
|---|---|
| 무게 | 167 g |
| 주파수 | 920.7 / 447.9 MHz (FSK) |
| 안테나 | 외장 안테나 × 2 |
| 송수신 거리 | 약 1 km (open field) |
| 거리 확장 | +약 1 km (open field) |
| 표시 | FND 3-digit, LED (Rx · Tx · 전원) |
| 전원 | DC 12 V 1 A 어댑터 |
신호표시기
모델명 MWSM-700
| 크기 | W258 × D107 × H34 mm |
|---|---|
| 무게 | 497 g |
| 주파수 | 920.7 / 447.9 MHz (FSK) |
| 안테나 | 외장 안테나 × 2 |
| 수신 거리 | 약 1 km (open field) |
| 번호 등록 | 최대 999 |
| 신호 저장 | 중복 신호 최대 10개 |
| 표시 | FND 5-digit LED |
| 외부 단자 | RS-485, 경광등, 스피커, 전원 |
| 전원 | DC 12 V 1 A 어댑터 |
디지털 전담감시반
모델명 —
| 크기 | W600 × D2,000 × H600 mm |
|---|---|
| 정보 수집 장치 | 신호표시기 내장 |
| 정보 처리 장치 | IED (IEC 61850) |
| DC 전원 전압 | DC 125 V |
| AC 전원 전압 | AC 220 – 380 V (60 Hz) |
| 네트워크 | GOOSE 광통신 (100 Mbps) |
04적용 사례
설치 장소
- 데이터센터 전기실
- ESS 분배전반
- 대형 건물 전기실
05장착 효과
01장착 효과
화재 징후 초기 감지와 비상 상황 · 이벤트 알람 활성화
02장착 효과
데이터 수집 장치(신호표시기) 내장 전담감시반으로 SCADA 연동
03장착 효과
절연 감시까지 한 화면에서
