자가발전 비상벨 시스템

Name: 자가발전 비상벨 시스템
Brand: M call

배터리 · 배선 없이 누르는 힘으로 신호를 보내는 비상벨

MWST-110MWSM1-300MWSRT-800MRRC-500MWSRD-500DL-125B

자가발전 비상벨은 건전지를 쓰지 않고 오직 사용자가 누르는 동작으로만 작동합니다. 배선이 필요 없어 원하는 높이 어디에나 붙일 수 있고, 1창 모니터 · 경광등 · PC로 어느 비상벨이 눌렸는지 바로 보여 줍니다.

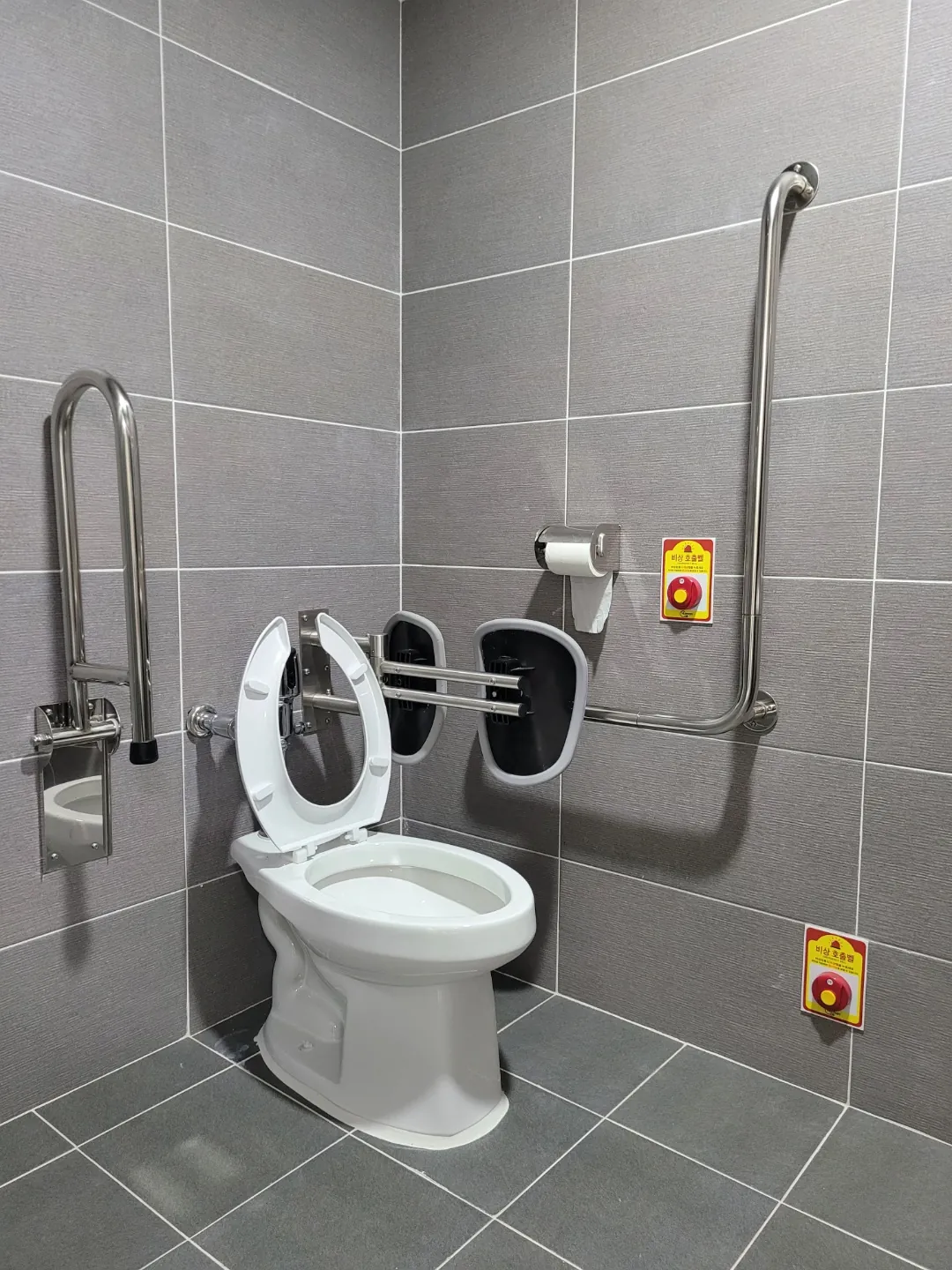

「공중화장실 등에 관한 법률」에 따라 2023년 7월 21일부터 개방 · 이동 화장실을 포함해 시민이 공동으로 이용하는 모든 공중화장실에 비상벨 설치가 의무화되었습니다.

전원자가발전 (배터리 없음)
방진 · 방수IP57
송신 거리약 100 m (open field)
내구성100,000회 동작 시험
등록 수1창 모니터 1대당 최대 224대
거리 확장중계기 · 리피터로 1 km 이상

이 제품 문의하기 제품 사양

01작동 원리

비상 상황 · 비상벨 누름
누르는 힘으로 전기가 만들어져 고유 ID 신호를 보냅니다.
1창 모니터 번호 표시
어느 위치의 비상벨인지 번호와 비상음으로 알립니다.
경광등 · PC 모니터링
현장 경광등이 울리고, RS485로 연결한 PC에서 동시에 확인합니다.

02특장점

벽 공사가 필요 없는 설치

건전지와 배선이 없어 벽 공사와 건전지 교체가 필요 없습니다.

Battery-free 친환경

폐건전지가 나오지 않습니다.

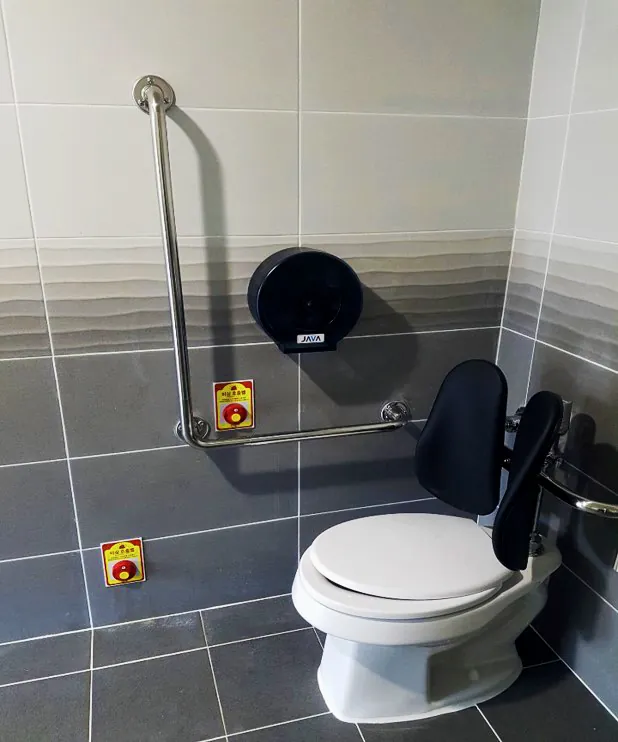

방진 · 방수 IP57

실내외 구분 없이 화장실 · 주차장 · 옥외에 설치합니다.

100,000회 내구성

10만 회 동작 · RF 신호 시험을 통과했습니다.

거리 확장

중계기(+150 m)를 더해 1 km 이상으로 넓힙니다.

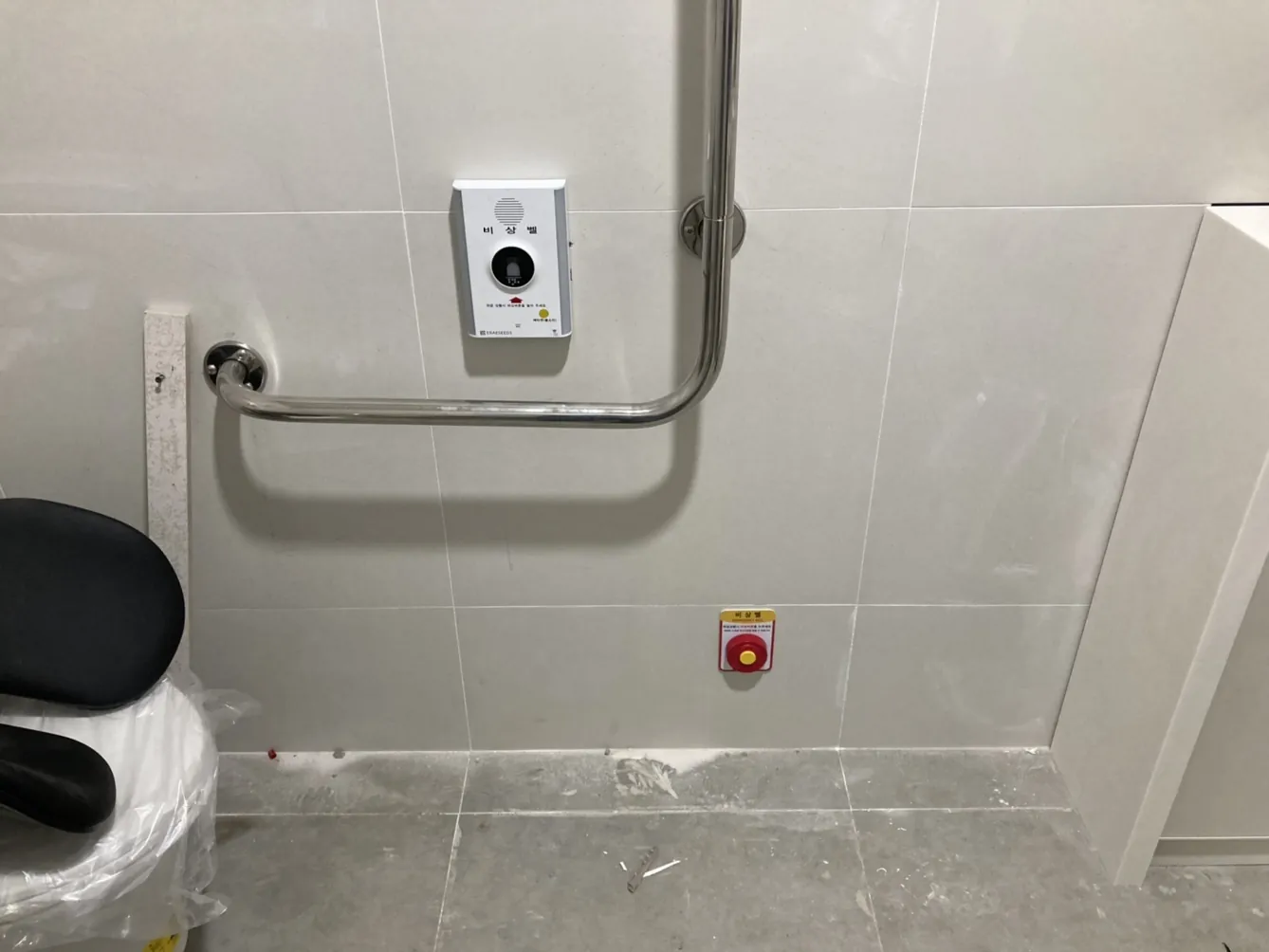

타사 장비 연동

RF 통신모듈로 타사 비상통화장치와 연동하고, DC 수신기로 다른 기기의 ON/OFF를 제어합니다.

03시스템 구성

자가발전 비상벨 (원형)MWST-110

100 m

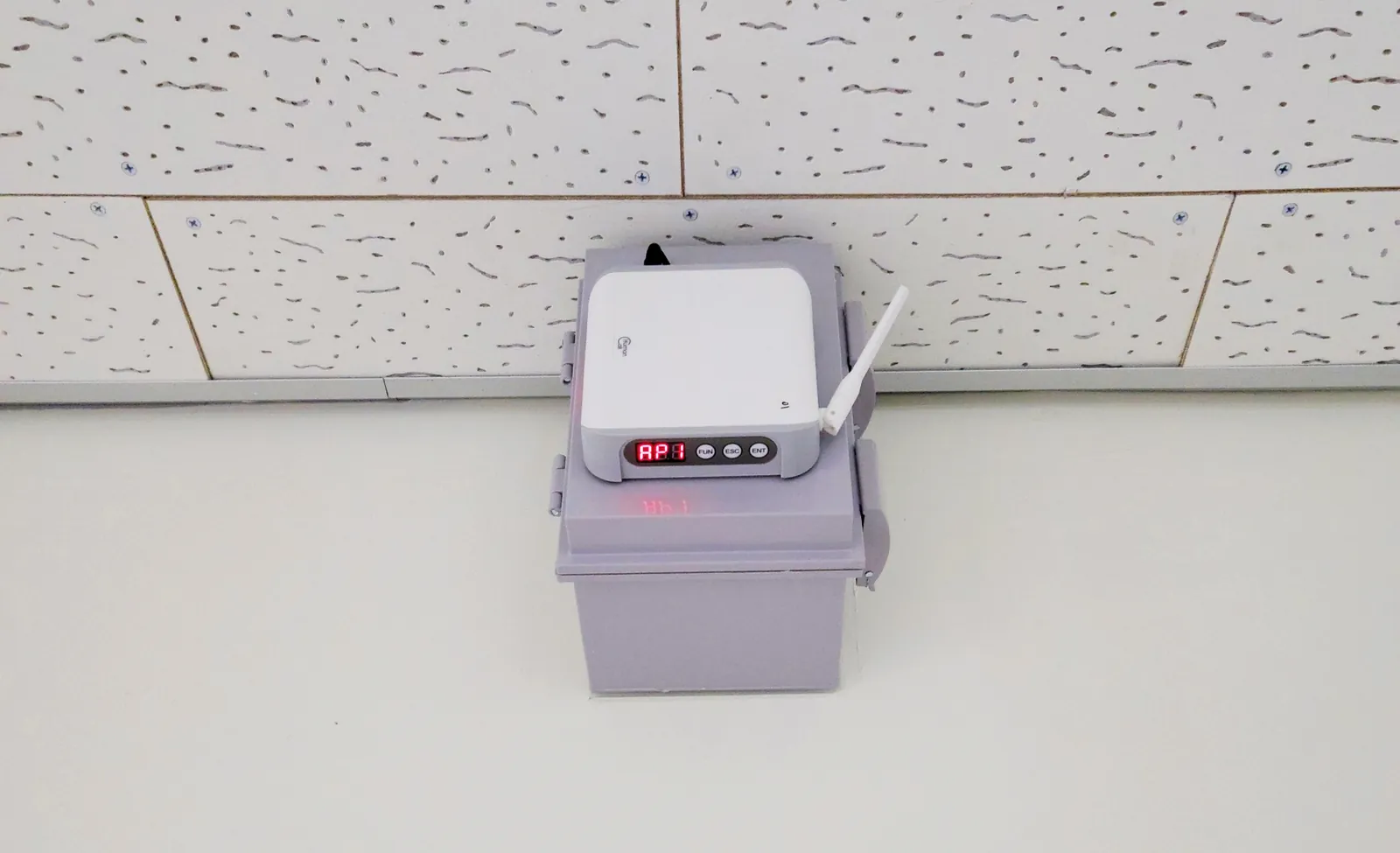

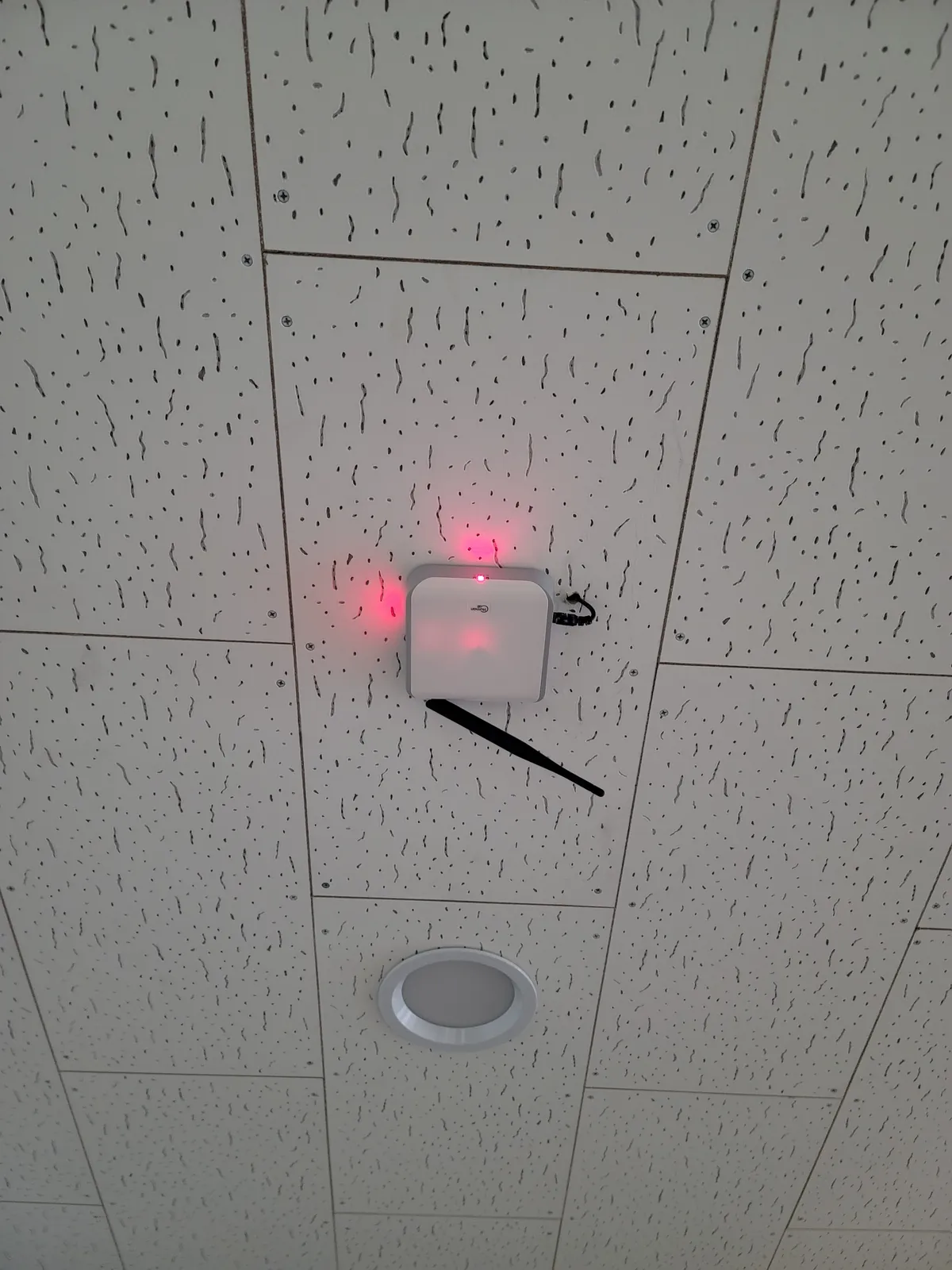

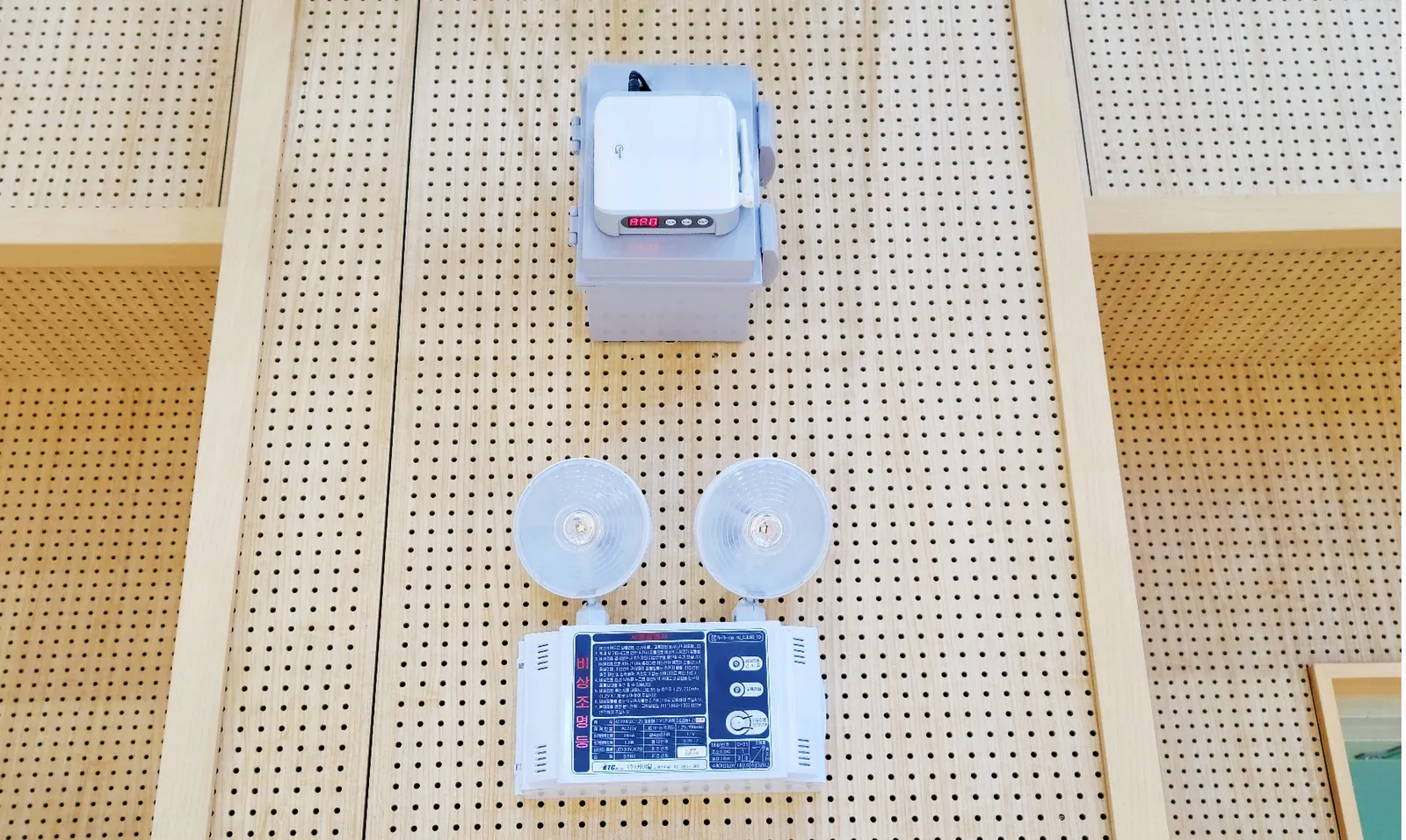

중계기MWSRT-800 · 선택

150 m

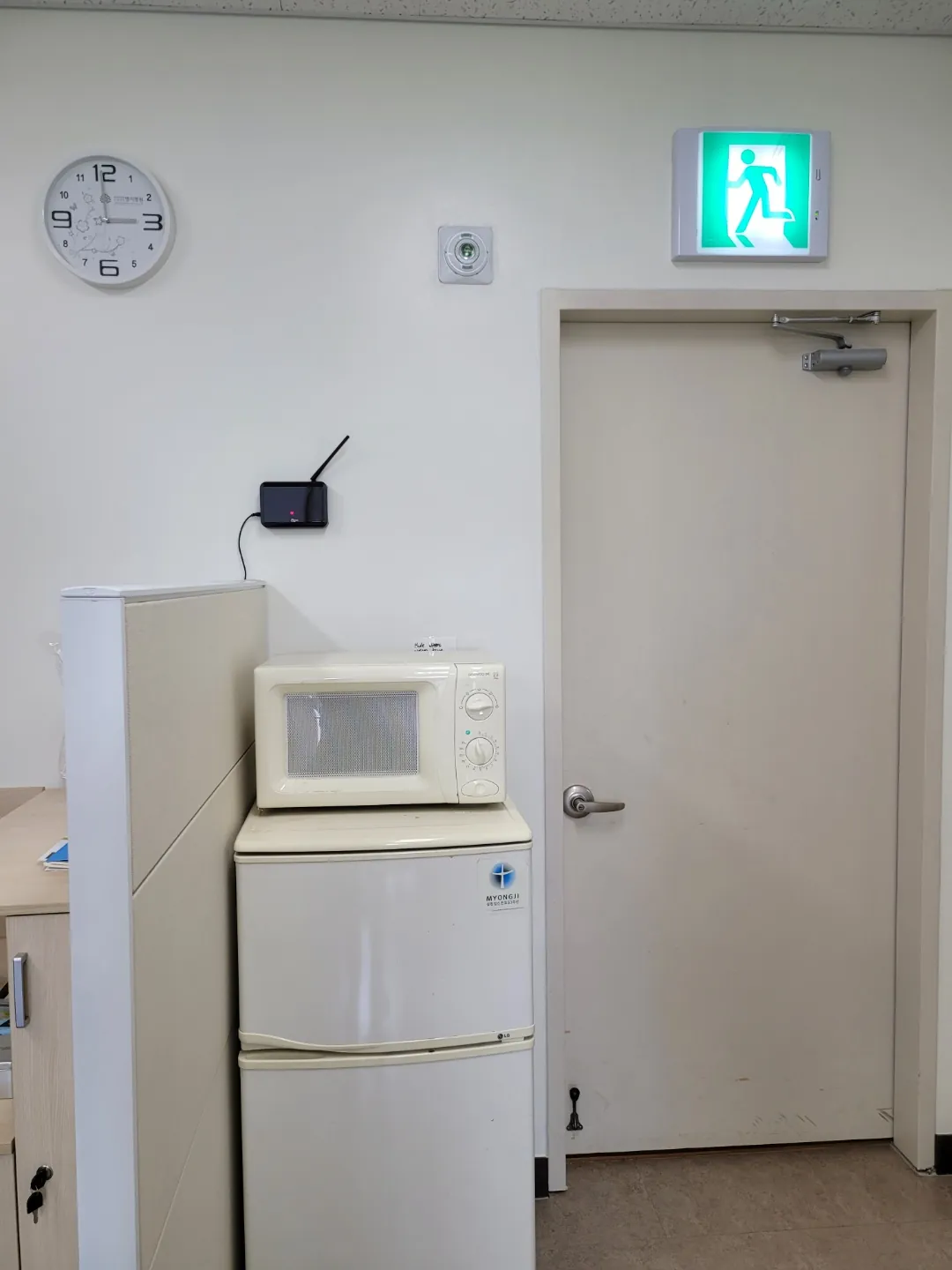

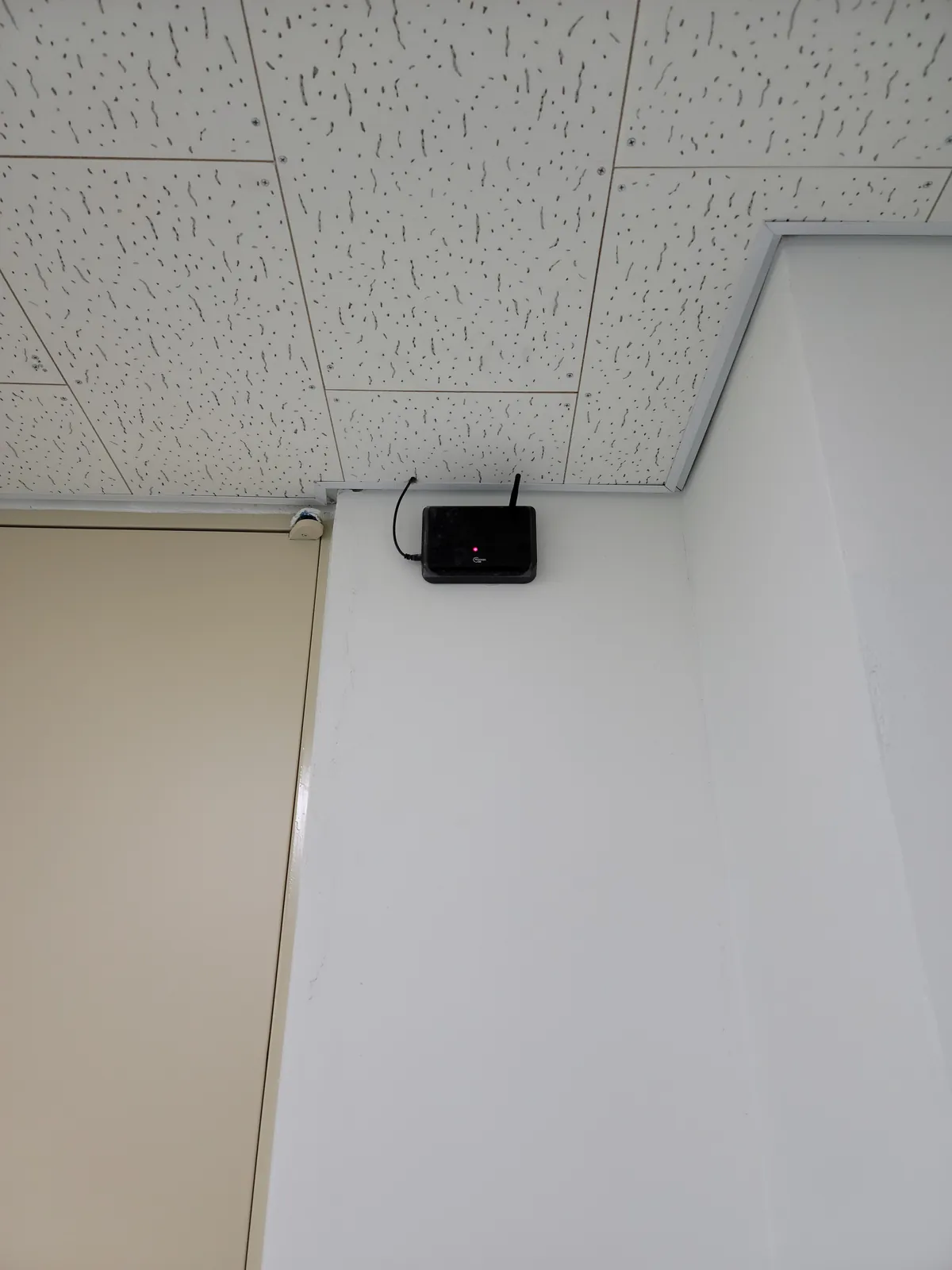

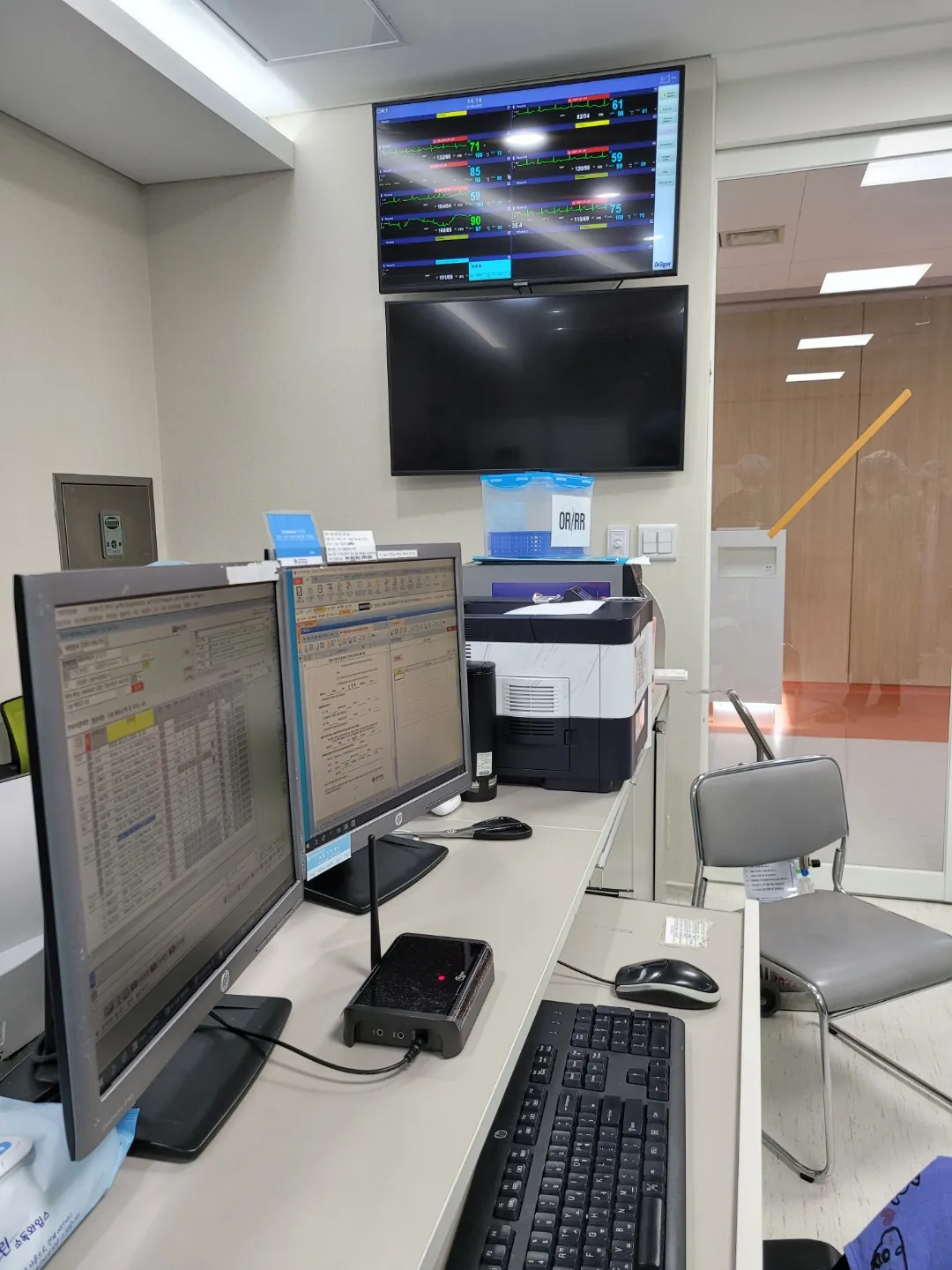

1창 모니터 (수신기)MWSM1-300

RS485

PC 모니터링센서 위치 · 감지 이력

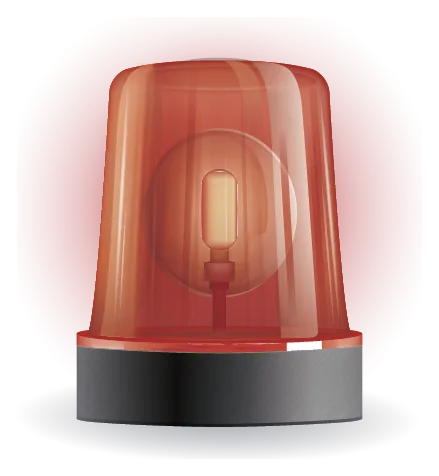

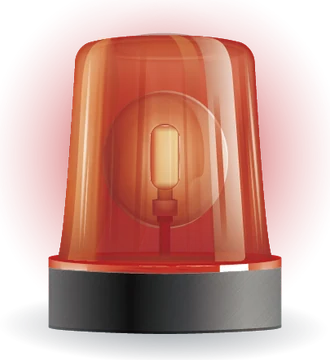

경광등현장 경보

비상통화장치타사 장비 연동

거리는 장애물이 없는 open field 기준입니다. 리피터를 더하면 약 1 km씩 늘어납니다.

1창 모니터 1대에 비상벨 최대 224대를 등록합니다. 신호표시기를 쓰면 최대 999개까지 등록할 수 있습니다.

04제품 사양

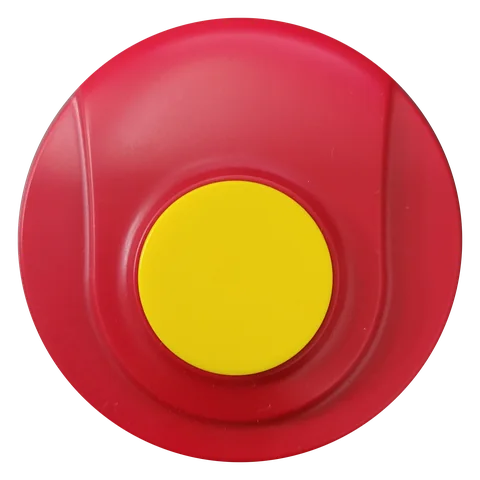

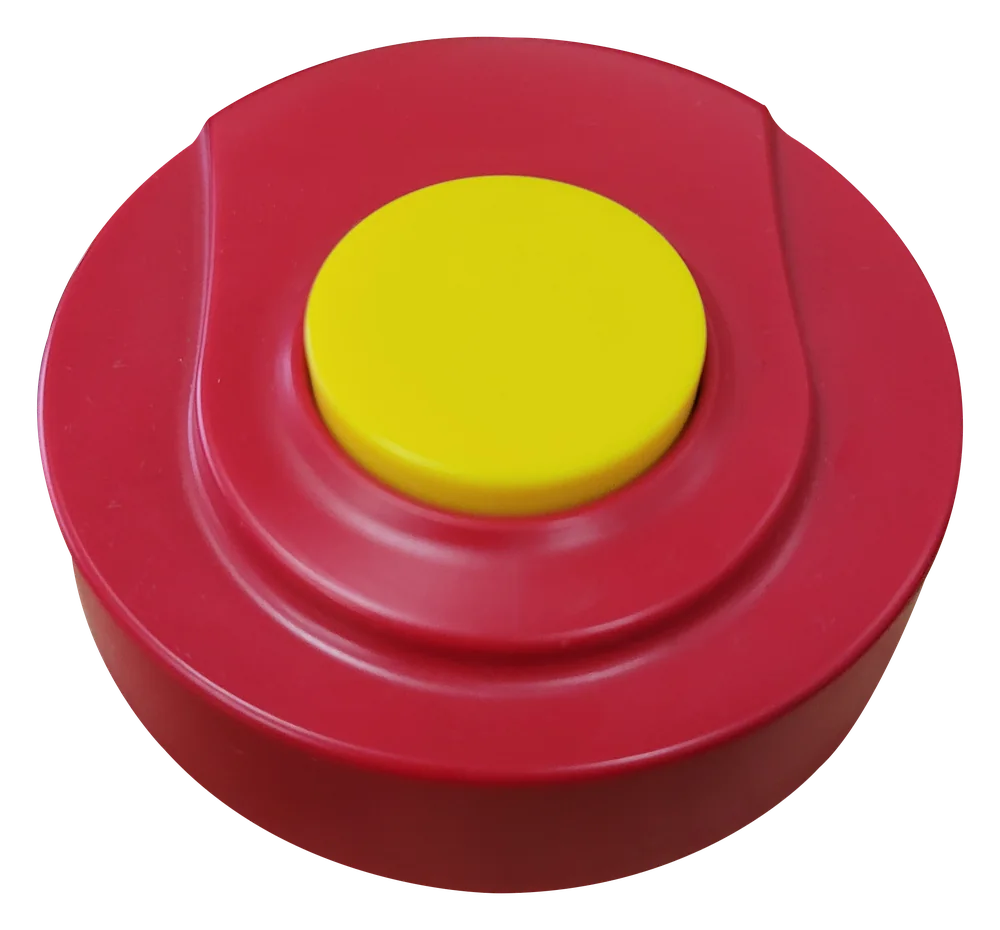

자가발전 비상벨 (원형)

모델명 MWST-110

크기	Φ63 × H25 mm
무게	38 g
주파수	920.700 MHz (FSK)
안테나	내장 안테나
송신 거리	약 100 m (open field)
전원	자가발전 (배터리 없음)
방진 · 방수	IP57
내구성	100,000 회 동작

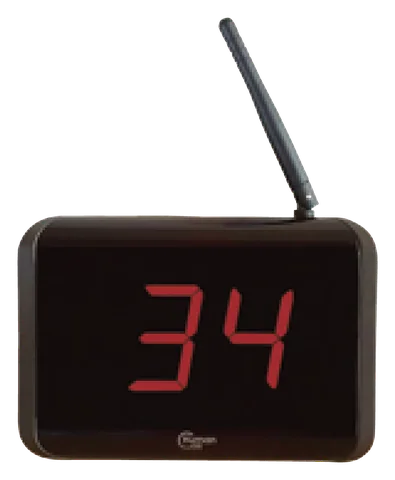

1창 모니터 (수신기)

모델명 MWSM1-300

크기	W154 × D108 × H33 mm
무게	280 g
주파수	920.700 MHz (FSK)
안테나	외장 안테나
수신 거리	약 150 m (open field)
번호 등록	최대 224
신호 저장	최대 10
표시	FND 2-digit, 신호 저장 LED
전원	DC 12 V 1 A 어댑터

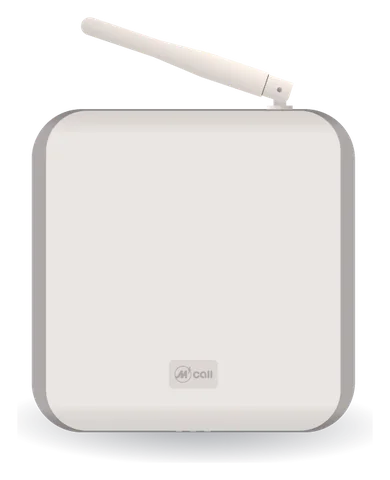

중계기

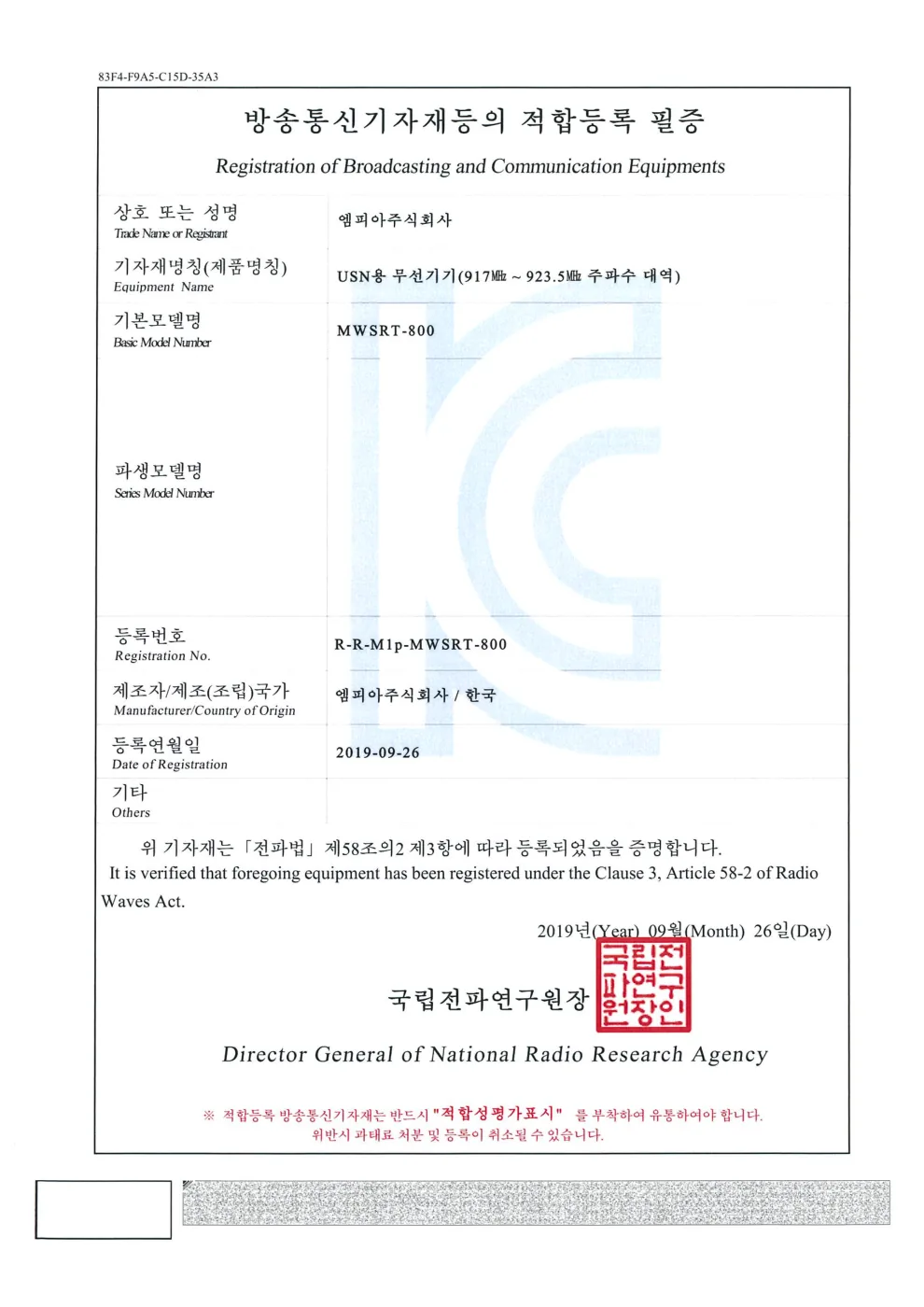

모델명 MWSRT-800

크기	W115 × D115 × H28 mm
무게	160 g
주파수	920.700 MHz (FSK)
안테나	외장 안테나
송수신 거리	약 150 m (open field)
거리 확장	+약 150 m (open field)
최대 연결	최대 10
표시	FND 3-digit, 전원 · Rx · Tx LED
전원	DC 12 V 1 A 어댑터

RF 통신모듈

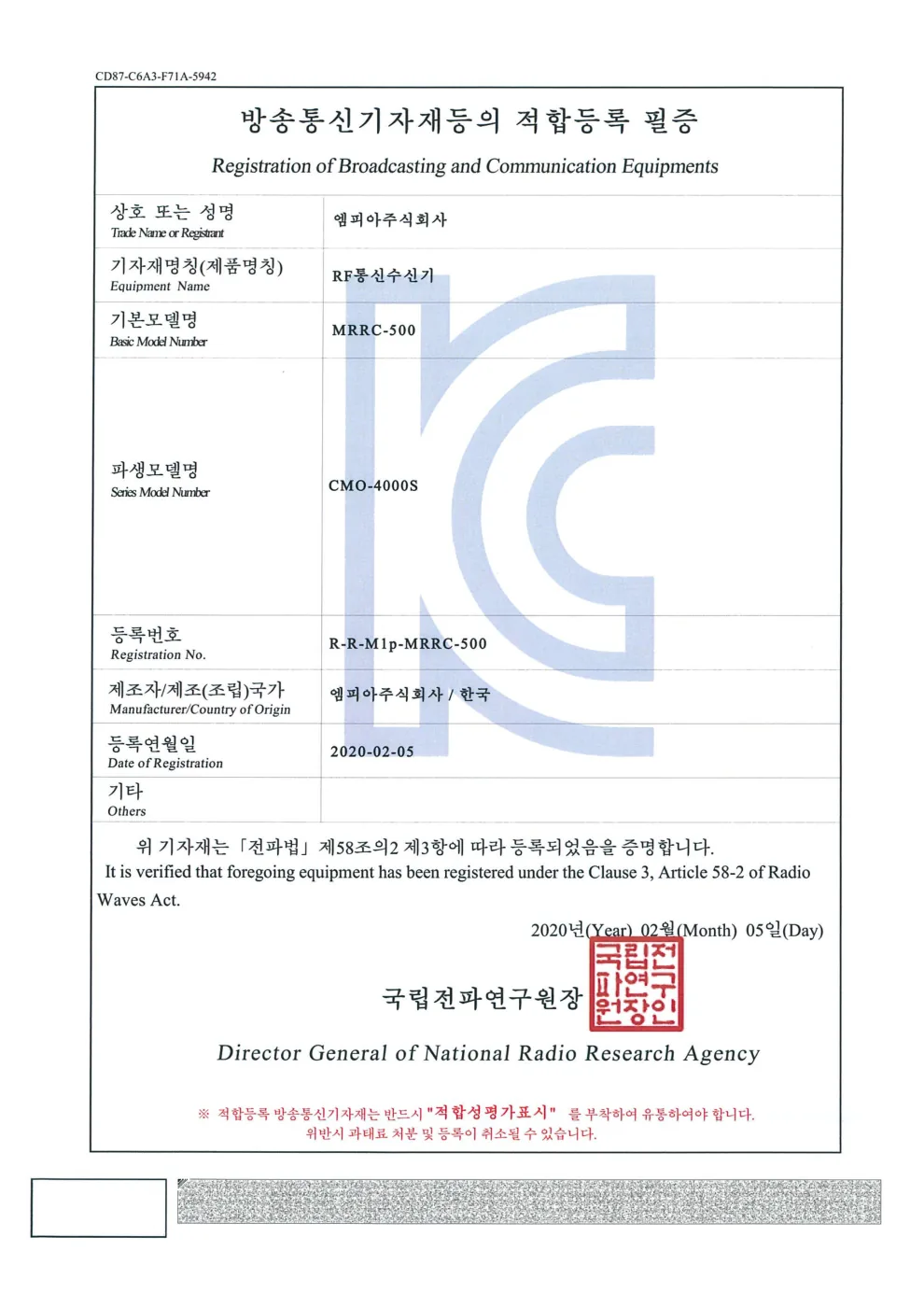

모델명 MRRC-500

크기	W40 × D25 × H7.5 mm
무게	5 g
주파수	920.700 MHz (FSK)
안테나	Chip 안테나
수신 거리	약 100 m (open field)
출력	RS232 / TTL 3.3 V
표시	적색 LED (동작 표시)
전원	DC 3.3 – 6 V

DC 수신기

모델명 MWSRD-500

크기	W43 × D30 × H7 mm
무게	5 g
주파수	920.700 MHz (FSK)
안테나	Chip 안테나
수신 거리	약 100 m (open field)
번호 등록	최대 10
표시	적색 LED (동작 표시)
외부 단자	VCC, GND, PWM OUTPUT
전원	DC 3.3 – 6 V
