01작동 원리
- 압력 상승
고장 · 오조작으로 배관 압력이 정압력 이상으로 오릅니다.
- 운동에너지 → 전기
압력에 의한 움직임으로 발전합니다.
- RF 송신
설정 압력 초과를 신호로 보냅니다.
- 실시간 모니터링
위치를 확인하고 대응합니다.
02특장점
사용 압력에 따라 10 bar 모델을 공급하며, 20 · 30 bar 모델은 시제품까지 개발했으며 아직 판매 전입니다.
원하는 배관 위치에 설치합니다.
산업 현장 환경에 적용합니다.
압력 상승을 즉시 알려 폭발 · 고장을 초기에 막습니다.
03시스템 구성
이상 압력 감지 센서 10 barMWSOP-100
리피터MWSR2-900 · 선택
신호표시기MWSM-700

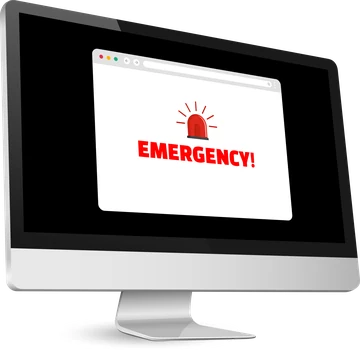

PC 모니터링센서 위치 · 감지 이력
문자 알림관리자 휴대폰거리는 장애물이 없는 open field 기준입니다. 리피터를 더하면 약 1 km씩 늘어납니다.
04제품 사양
이상 압력 감지 센서 10 bar
모델명 MWSOP-100
| 감지 압력 | 10 bar |
|---|---|
| 크기 | W55 × D34 × H151 mm |
| 주파수 | 920.700 MHz (FSK) |
| 안테나 | 내장 안테나 |
| 송신 거리 | 약 100 m (open field) |
| 전원 | 자가발전 (배터리 없음) |
| 방진 · 방수 | IP57 |
이상 압력 감지 센서 20 bar
모델명 MWSOP-200 시제품 (판매 전)
| 감지 압력 | 20 bar |
|---|---|
| 크기 | W154 × D35 × H100 mm |
| 주파수 | 920.700 MHz (FSK) |
| 안테나 | 내장 안테나 |
| 송신 거리 | 약 100 m (open field) |
| 전원 | 자가발전 (배터리 없음) |
| 방진 · 방수 | IP57 |
이상 압력 감지 센서 30 bar
모델명 MWSOP-300 시제품 (판매 전)
| 감지 압력 | 30 bar |
|---|---|
| 크기 | W154 × D35 × H100 mm |
| 주파수 | 920.700 MHz (FSK) |
| 안테나 | 내장 안테나 |
| 송신 거리 | 약 100 m (open field) |
| 전원 | 자가발전 (배터리 없음) |
| 방진 · 방수 | IP57 |
함께 쓰는 수신 · 모니터링 장치
리피터
모델명 MWSR2-900
| 크기 | W115 × D115 × H30 mm |
|---|---|
| 무게 | 167 g |
| 주파수 | 920.7 / 447.9 MHz (FSK) |
| 안테나 | 외장 안테나 × 2 |
| 송수신 거리 | 약 1 km (open field) |
| 거리 확장 | +약 1 km (open field) |
| 표시 | FND 3-digit, LED (Rx · Tx · 전원) |
| 전원 | DC 12 V 1 A 어댑터 |
신호표시기
모델명 MWSM-700
| 크기 | W258 × D107 × H34 mm |
|---|---|
| 무게 | 497 g |
| 주파수 | 920.7 / 447.9 MHz (FSK) |
| 안테나 | 외장 안테나 × 2 |
| 수신 거리 | 약 1 km (open field) |
| 번호 등록 | 최대 999 |
| 신호 저장 | 중복 신호 최대 10개 |
| 표시 | FND 5-digit LED |
| 외부 단자 | RS-485, 경광등, 스피커, 전원 |
| 전원 | DC 12 V 1 A 어댑터 |
사양은 성능 개선을 위해 예고 없이 바뀔 수 있습니다.
05적용 분야
정압력 초과 감시
공정 배관 이상 감시
설비 압력 이상 조기 경보
고압 라인 감시
2023년 개발했습니다.

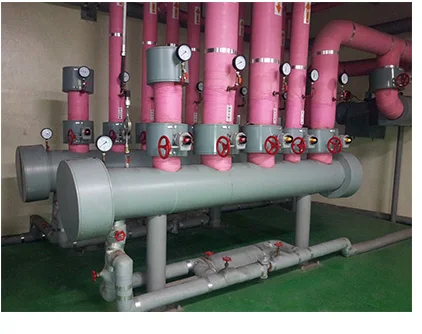

설치 현장
설치 현장 사진1
07자료 · 영상
08자주 묻는 질문
Q어떤 압력에서 동작하나요?
주로 쓰는 압력은 10 · 20 · 30 bar입니다. 현재 10 bar 모델(MWSOP-100)을 공급하며, 20 bar · 30 bar 모델은 시제품 단계(판매 전)입니다. 유튜브 작동 영상은 5 bar에서도 동작하는 것을 보여 주는 시연입니다. 필요한 압력을 알려 주시면 검토해 드립니다.
Q압력값을 계속 보여 주나요?
이 센서는 설정 압력을 넘었는지를 알리는 스위치형 센서입니다. 연속 압력값 측정이 필요하면 별도 계측기와 함께 구성합니다.
Q다른 센서와 함께 감시할 수 있나요?
같은 920.7 MHz 신호를 쓰므로 화재 · 밸브 · 도어 센서와 함께 신호표시기 · PC 모니터링에 등록됩니다.
CONTACT MPIA
자가발전 이상 압력 감지 센서
배관 압력이 설정값을 넘으면 스스로 신호를 보내는 센서
