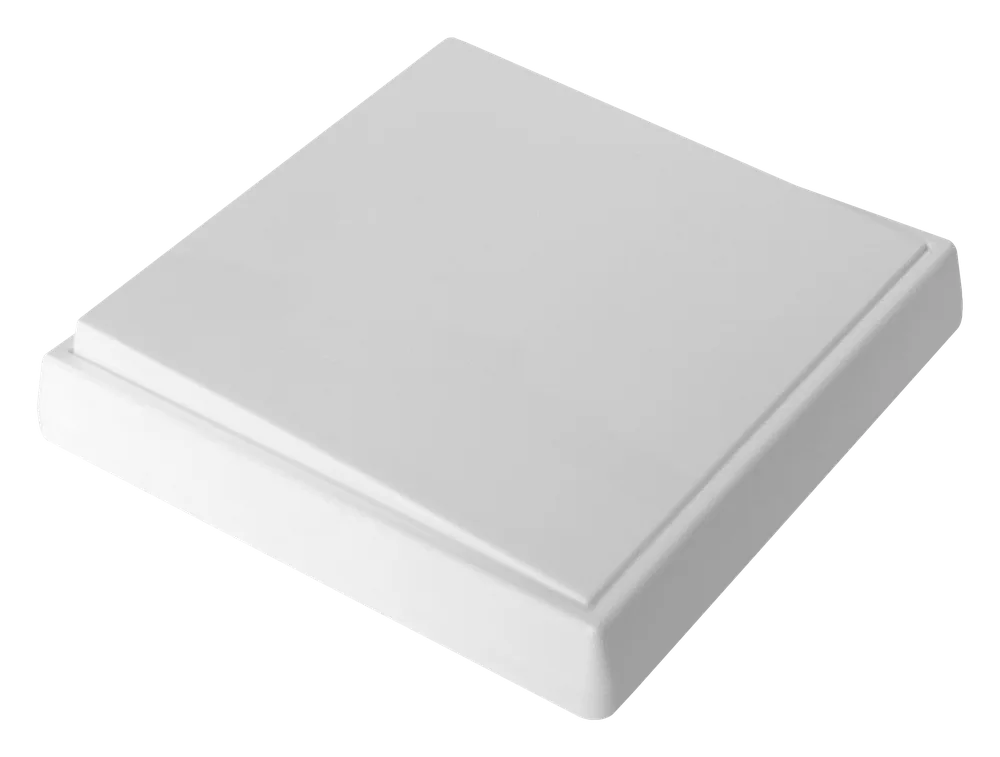

자가발전 무선 스위치 시스템
벽 공사 · 건전지 없이 붙여서 쓰는 방수형 무선 스위치
자가발전 무선 스위치는 누르는 힘으로 신호를 보내 AC 수신기 · DC 수신기에 연결된 전등과 전자기기를 켜고 끕니다. 방진 · 방수형이라 실내외 어디에나 붙여서 씁니다.
- 전원자가발전 (배터리 없음)
- 방진 · 방수IP57
- 송신 거리약 100 m (open field)
- 내구성100,000회 동작 시험
- 등록 수수신기 1대당 스위치 최대 10대
01작동 원리
- 스위치 누름
누르는 순간 보빈에 감긴 코일 사이로 자석이 움직여 전기가 생깁니다.
- RF 신호 송신
고유 ID 신호를 약 100 m(open field)까지 보냅니다.
- 수신기 ON/OFF
AC 수신기는 전등 · AC 기기를, DC 수신기는 LED 전등 · DC 기기를 제어합니다.
02특장점
건전지와 배선이 없어 벽 공사 · 건전지 교체가 필요 없습니다.
아파트 실외 공용시설 · 기계실에도 씁니다.
10만 회 누름과 RF 신호 송 · 수신을 확인했습니다.
등록 버튼으로 스위치를 등록하고, 새로 등록하면 기존 스위치는 자동 삭제됩니다.
AC · DC 수신기 자체 중계 모드로 먼 곳의 스위치도 제어합니다.
고객이 설계한 스위치 디자인 안에 자가발전 모듈을 넣어 생산합니다.
03시스템 구성
자가발전 무선 스위치MWST-120
AC 수신기MRAC-500거리는 장애물이 없는 open field 기준입니다. 리피터를 더하면 약 1 km씩 늘어납니다.
AC 수신기 허용 전력 최대 1,000 W(권장 600 W). DC 수신기에 DC 기기를 연결할 때는 컨트롤러, LED 전등은 컨버터가 추가로 필요합니다.
04제품 사양

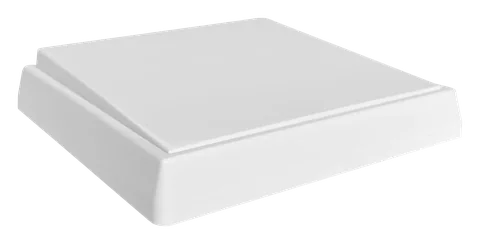

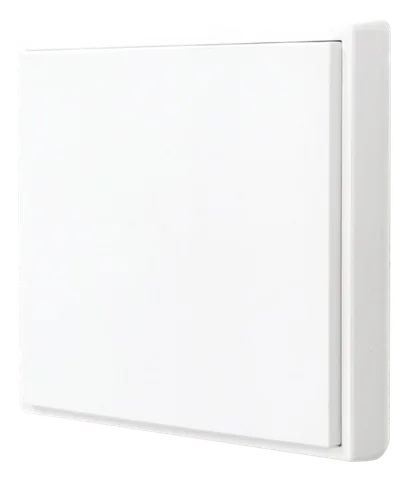

자가발전 무선 스위치
모델명 MWST-120
| 크기 | W84 × D84 × H15 mm |
|---|---|
| 무게 | 35 g |
| 주파수 | 920.700 MHz (FSK) |
| 안테나 | 내장 안테나 |
| 송신 거리 | 약 100 m (open field) |
| 전원 | 자가발전 (배터리 없음) |
| 방진 · 방수 | IP57 |
| 내구성 | 100,000 회 동작 |
자가발전 비상벨 (원형)
모델명 MWST-110
| 크기 | Φ63 × H25 mm |
|---|---|
| 무게 | 38 g |
| 주파수 | 920.700 MHz (FSK) |
| 안테나 | 내장 안테나 |
| 송신 거리 | 약 100 m (open field) |
| 전원 | 자가발전 (배터리 없음) |
| 방진 · 방수 | IP57 |
| 내구성 | 100,000 회 동작 |
자가발전 무선 스위치 (힌지형)
모델명 MWST-100
| 크기 | W48 × D78 × H25 mm |
|---|---|
| 무게 | 35 g |
| 주파수 | 920.700 MHz (FSK) |
| 안테나 | 내장 안테나 |
| 송신 거리 | 약 100 m (open field) |
| 전원 | 자가발전 (배터리 없음) |
| 방진 · 방수 | IP57 |
| 내구성 | 100,000 회 동작 |

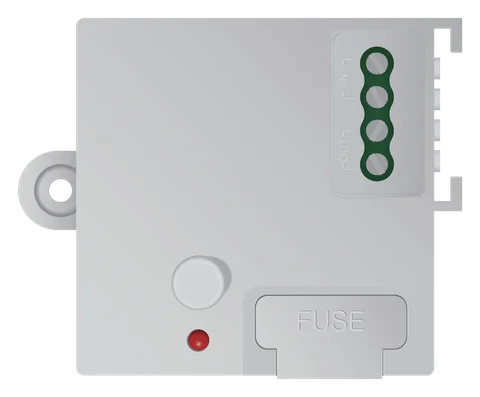

AC 수신기
모델명 MRAC-500
| 크기 | W59 × D54.5 × H25 mm |
|---|---|
| 무게 | 25 g |
| 주파수 | 920.700 MHz (FSK) |
| 안테나 | Chip 안테나 |
| 수신 거리 | 약 100 m (open field) |
| 번호 등록 | 최대 10 |
| 허용 전력 | 최대 1,000 W (권장 600 W) |
| 표시 | 적색 LED (동작 표시) |
| 외부 단자 | INPUT 2-pin, OUTPUT 2-pin |
| 전원 | AC 110 – 240 V |
DC 수신기
모델명 MWSRD-500
| 크기 | W43 × D30 × H7 mm |
|---|---|
| 무게 | 5 g |
| 주파수 | 920.700 MHz (FSK) |
| 안테나 | Chip 안테나 |
| 수신 거리 | 약 100 m (open field) |
| 번호 등록 | 최대 10 |
| 표시 | 적색 LED (동작 표시) |
| 외부 단자 | VCC, GND, PWM OUTPUT |
| 전원 | DC 3.3 – 6 V |
사양은 성능 개선을 위해 예고 없이 바뀔 수 있습니다.
05적용 분야
배선 없이 원하는 벽에 스위치 추가
천장형 선풍기 등 AC 기기 원격 ON/OFF
여러 기계를 스위치 하나로 제어
방수 기능으로 실외에서도 안심

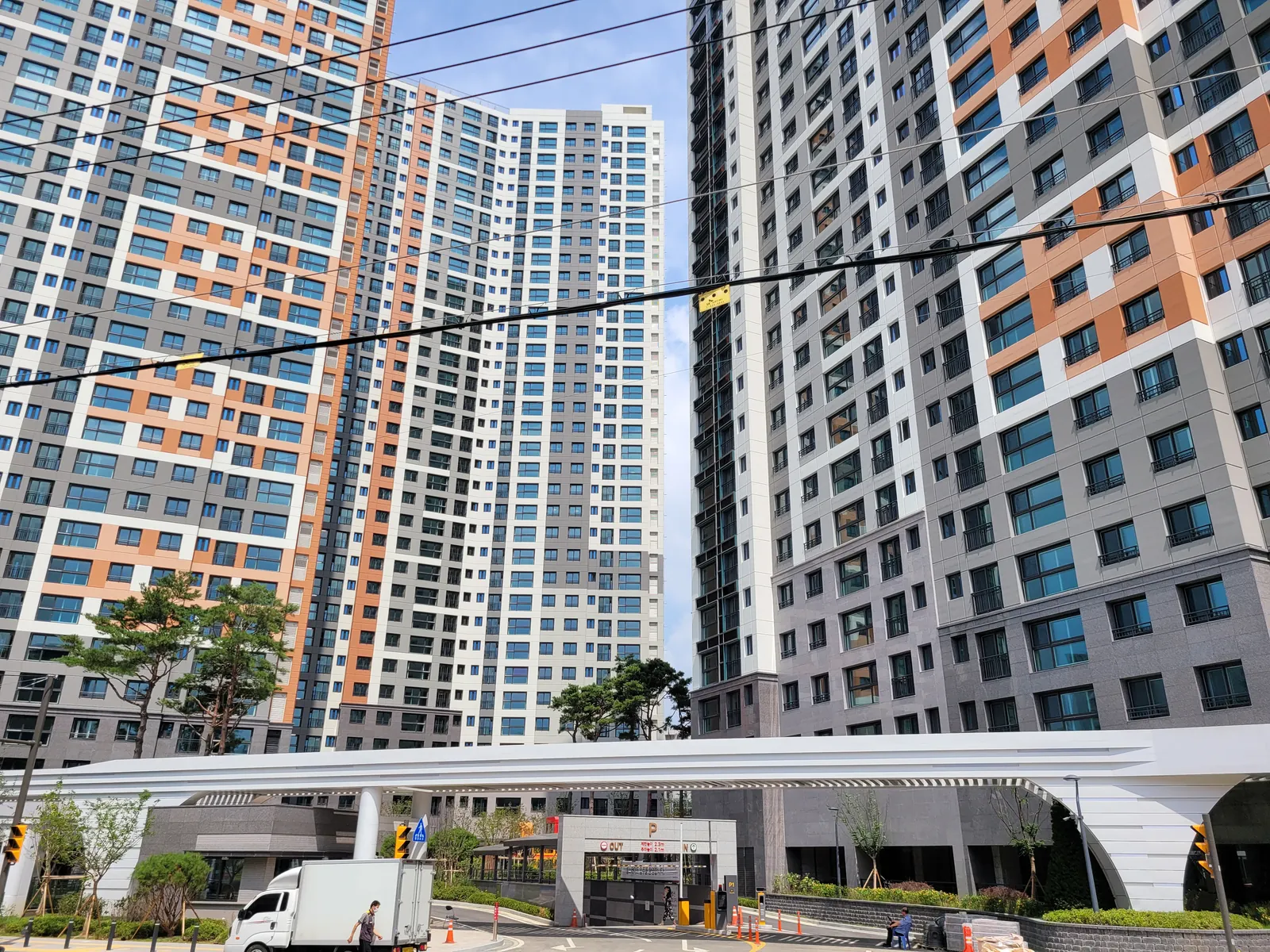

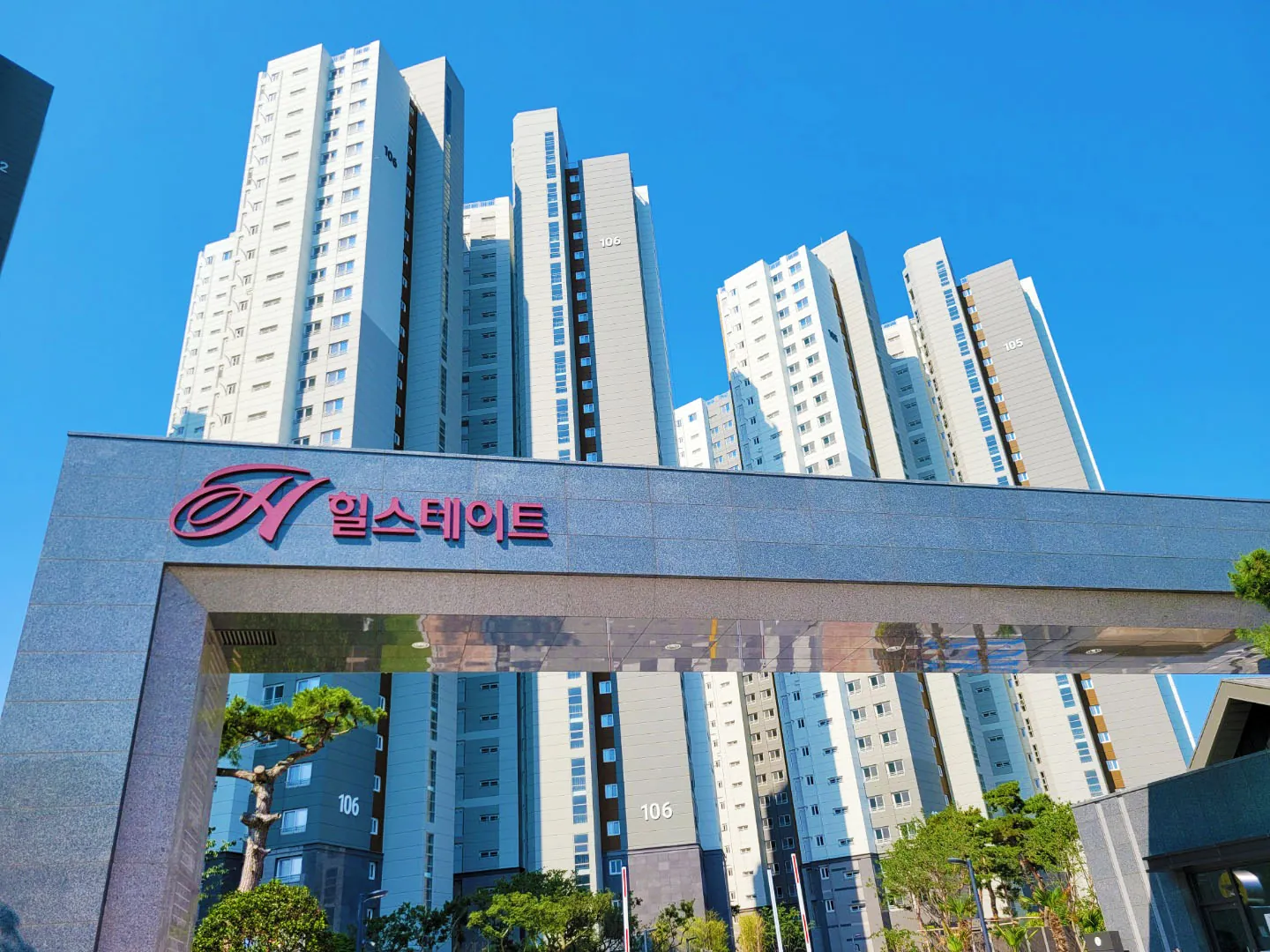

설치 현장
설치 현장 사진3
아파트 단지 실외 공용시설 · 기계실 · 시설실에 고객사 지정 디자인으로 제작 · 설치했습니다.
적용 플랫폼

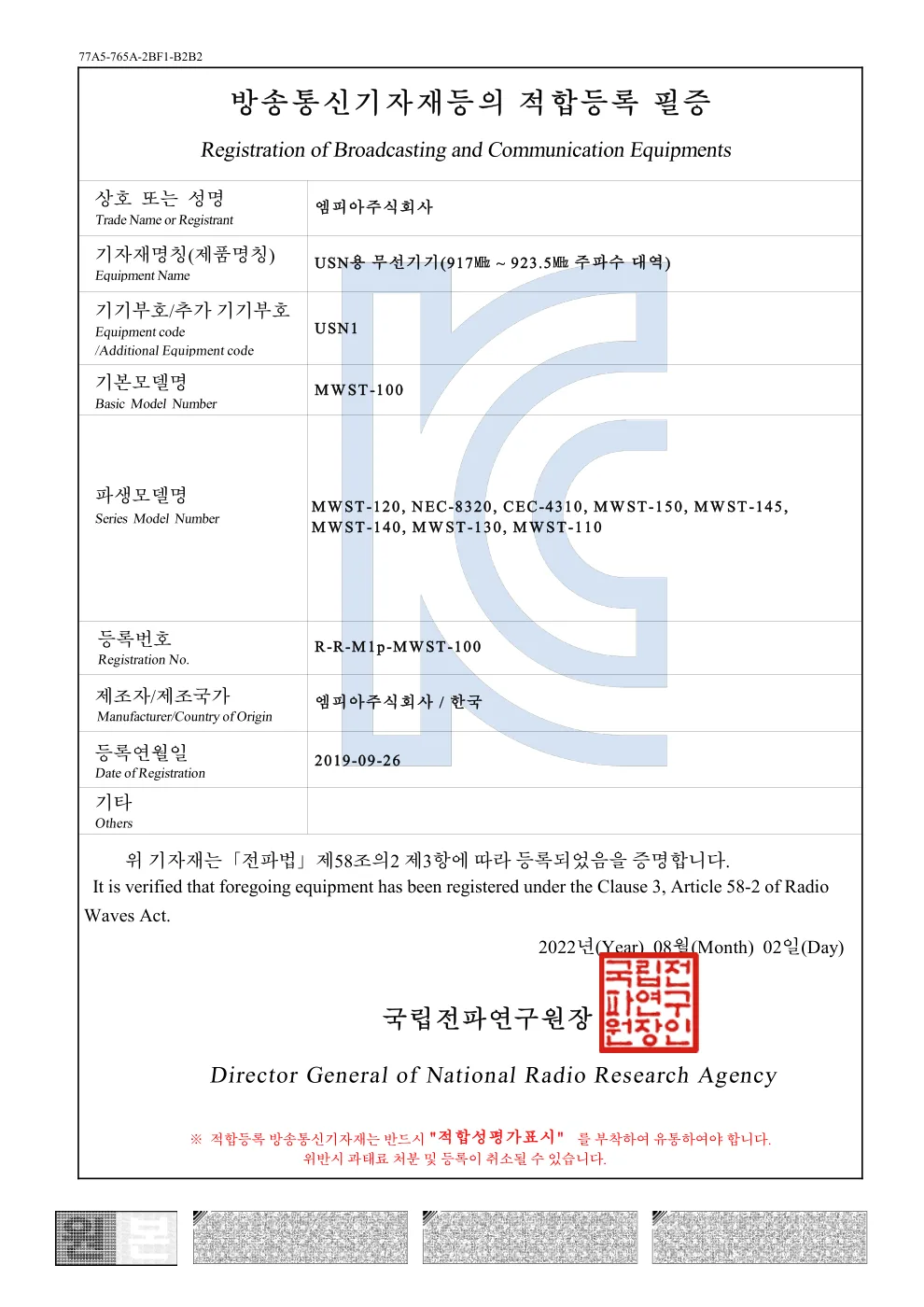

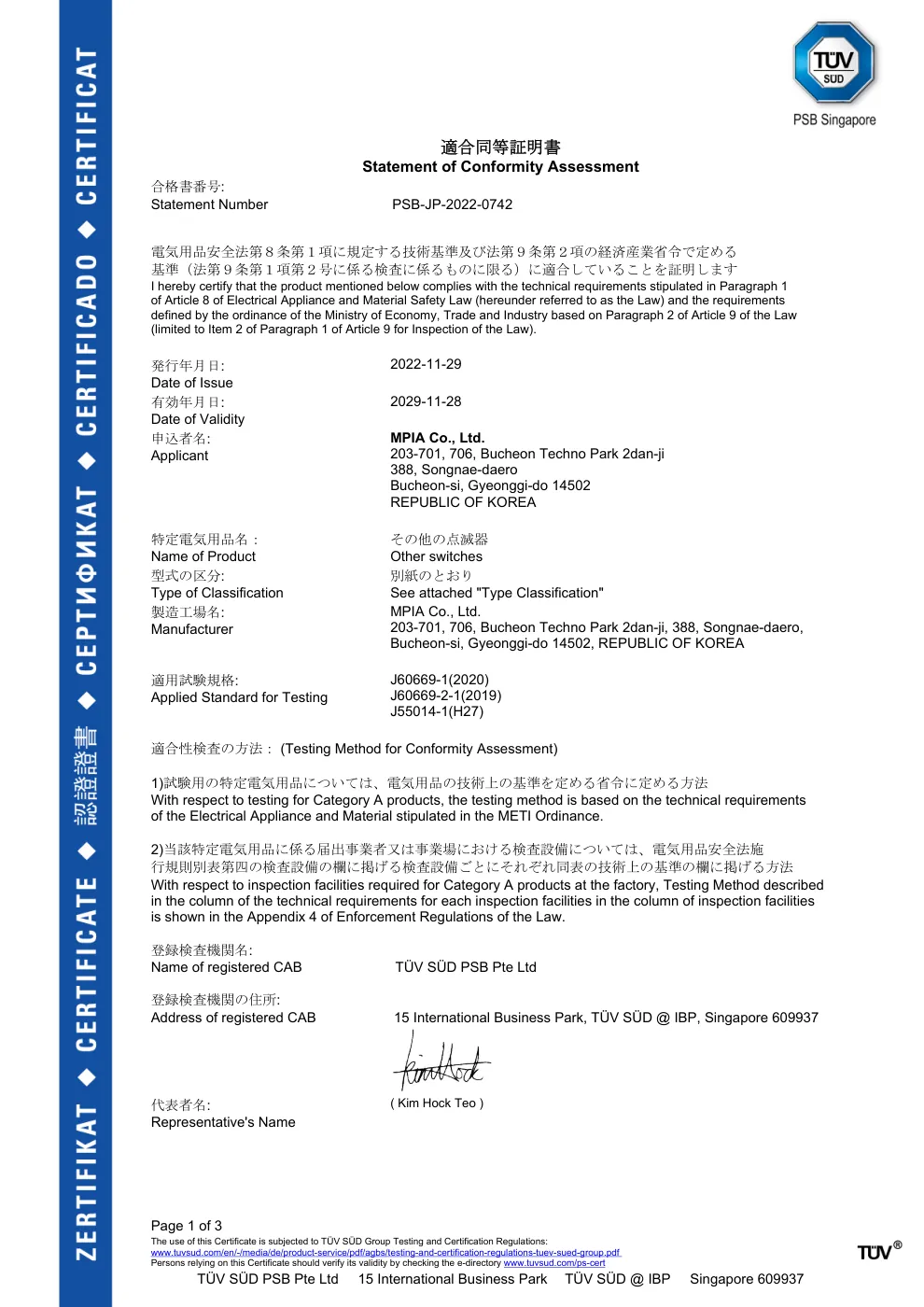

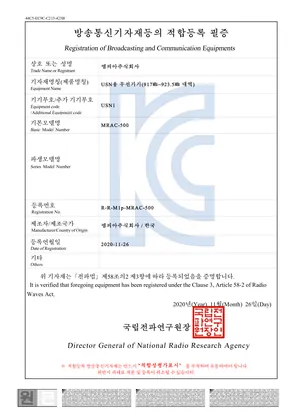

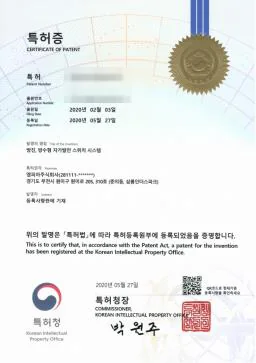

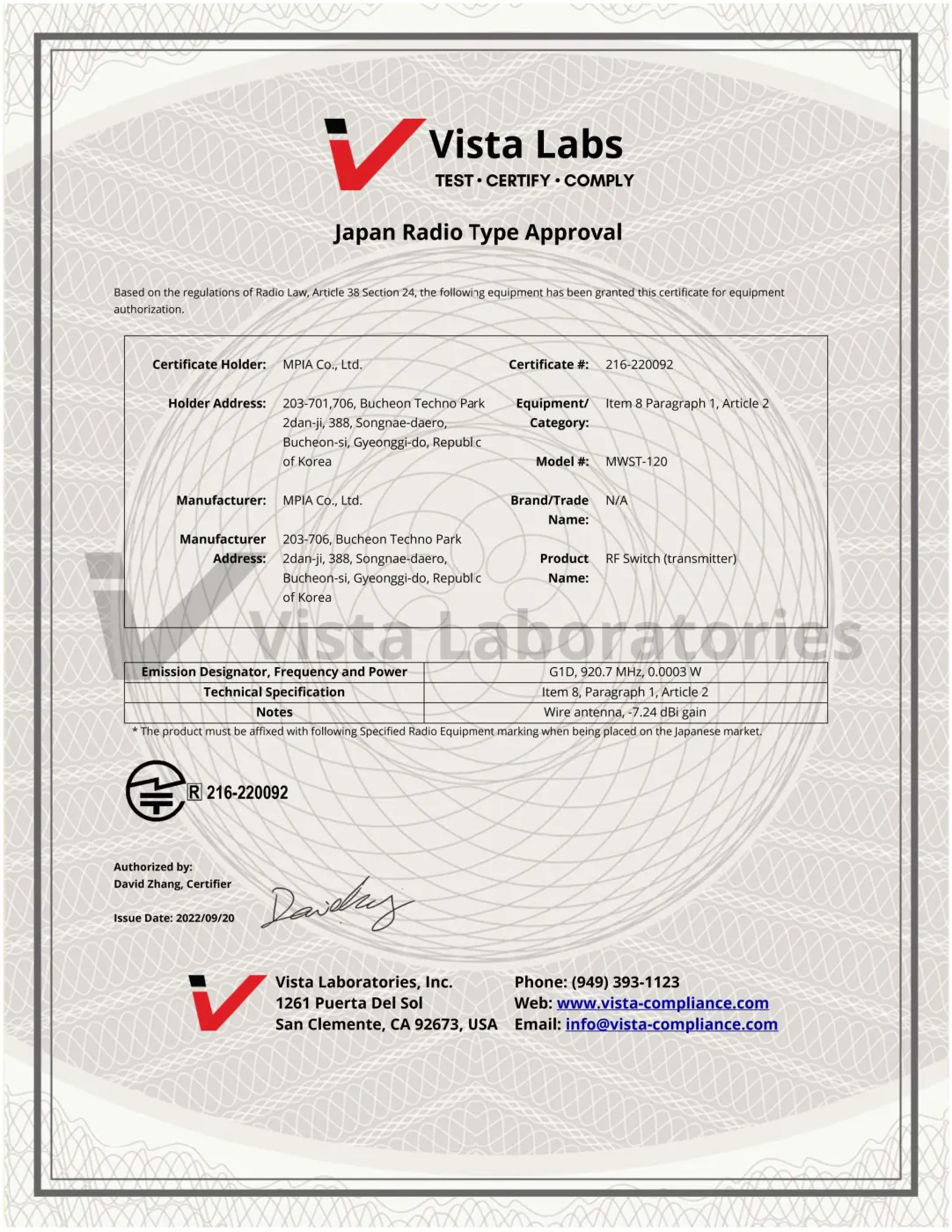

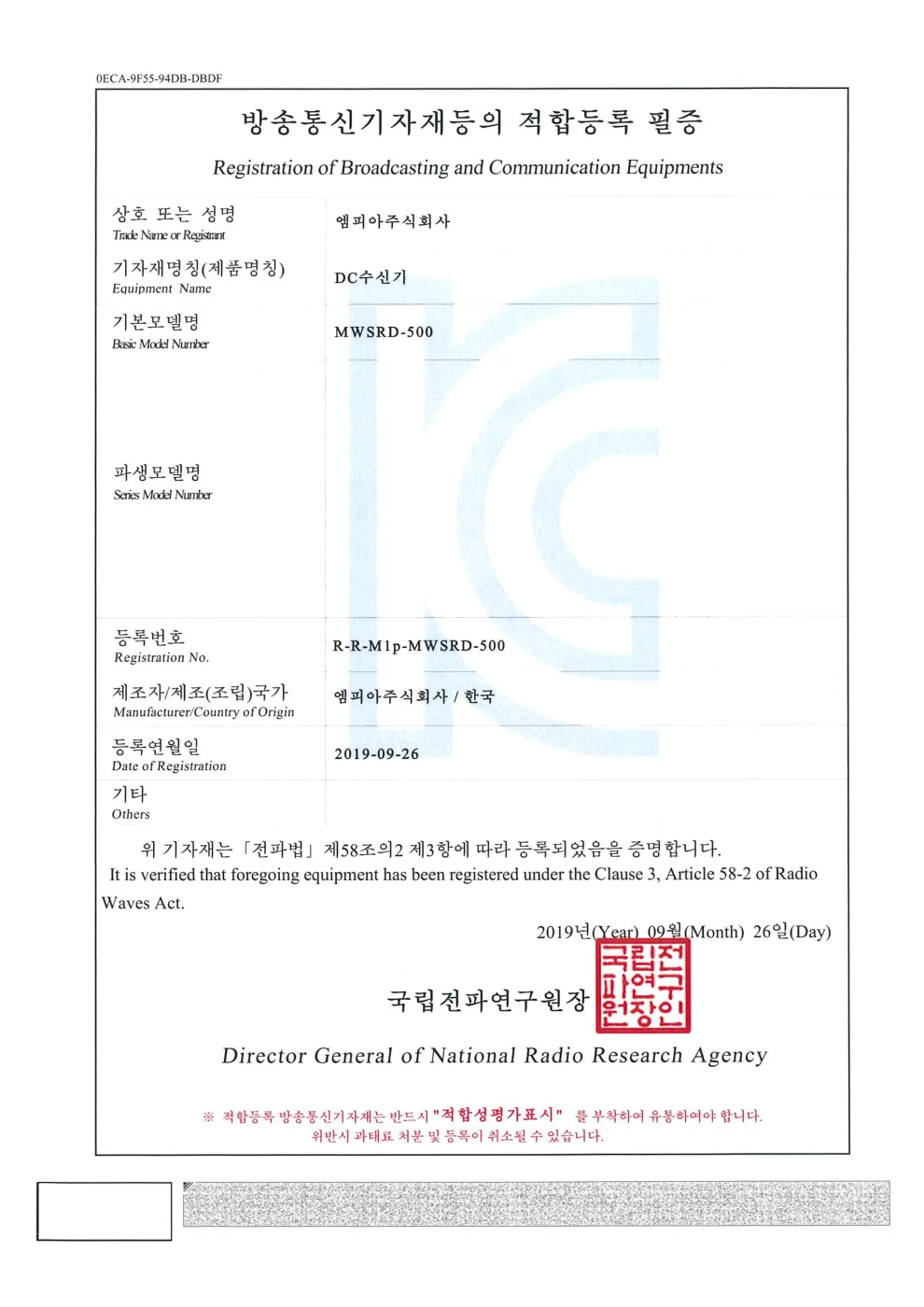

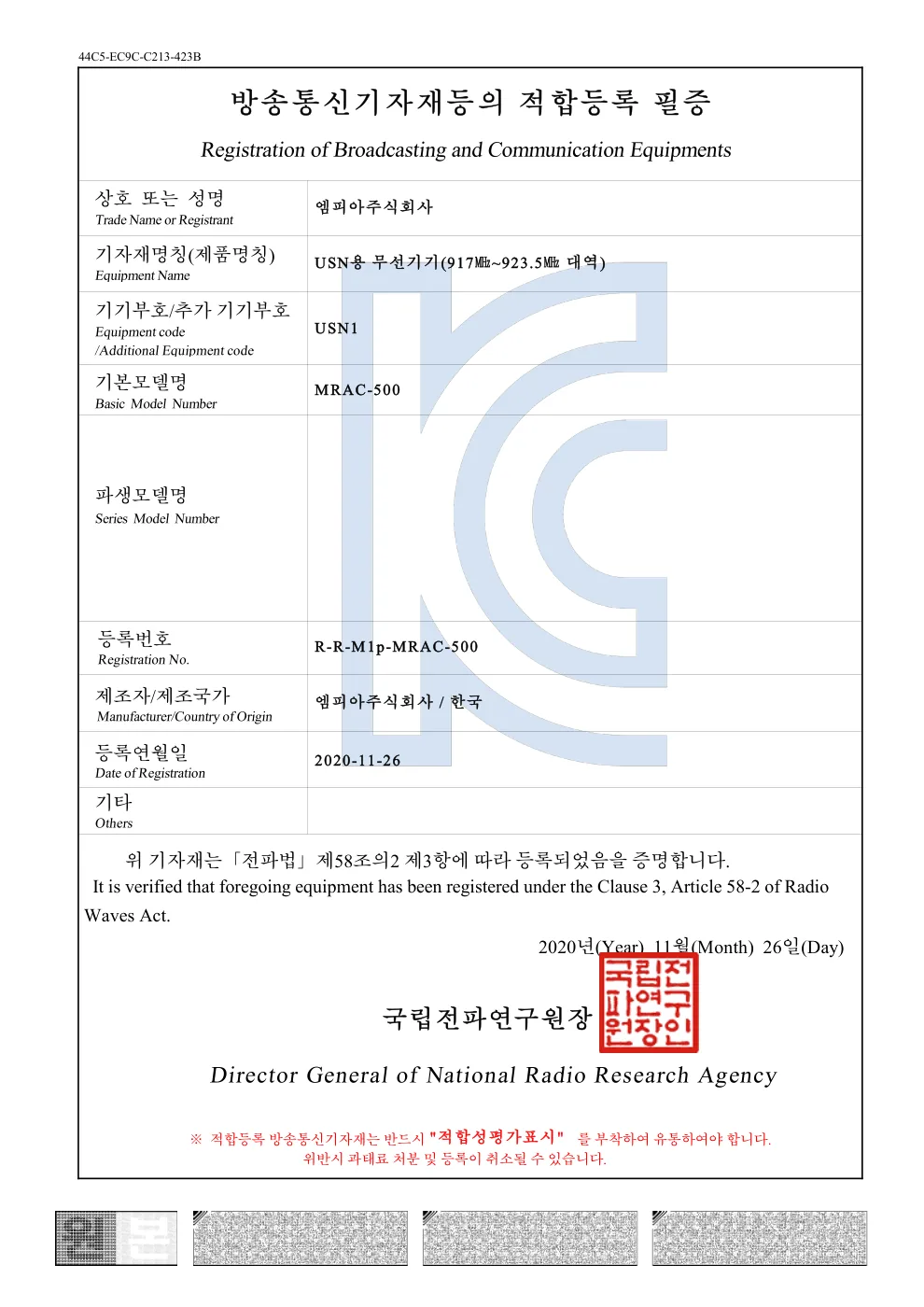

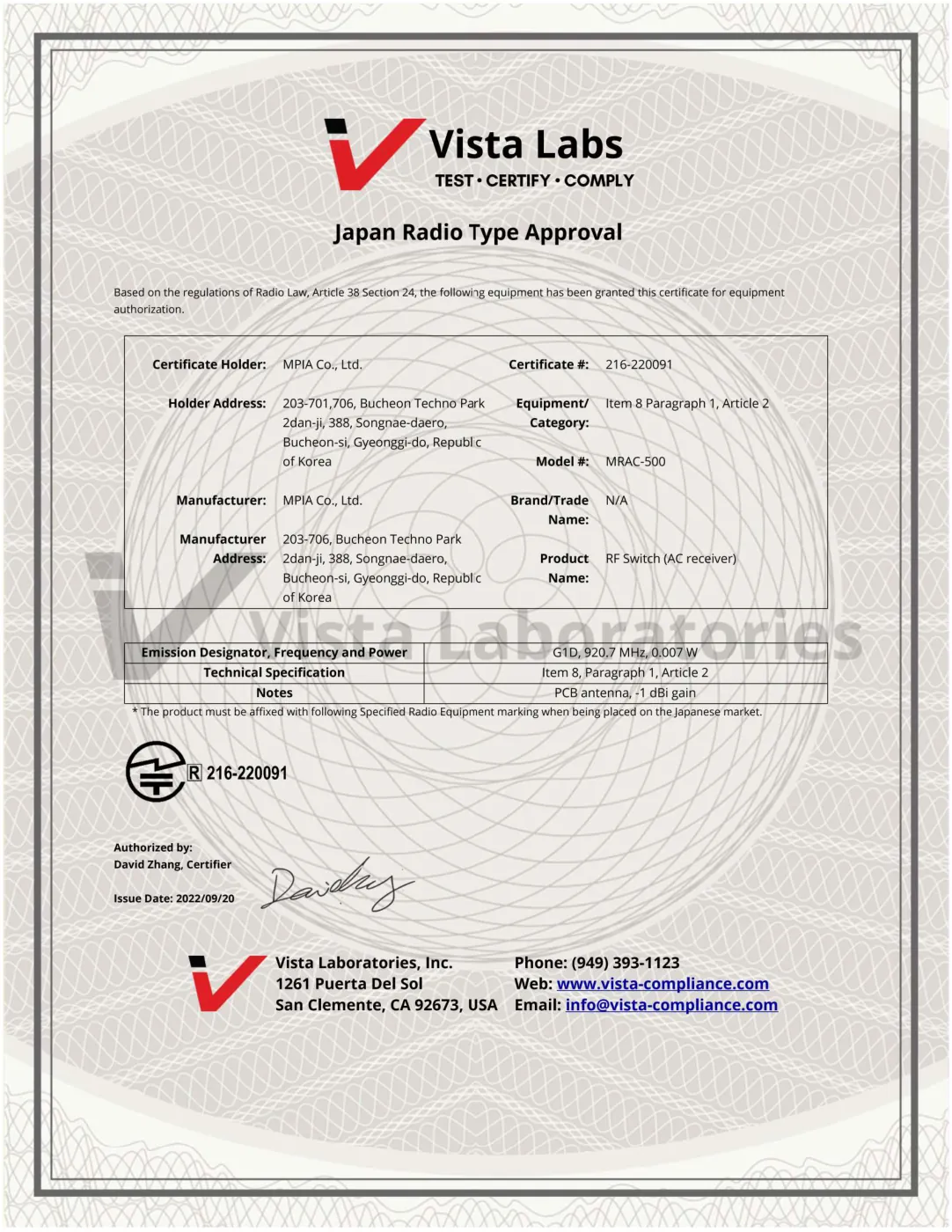

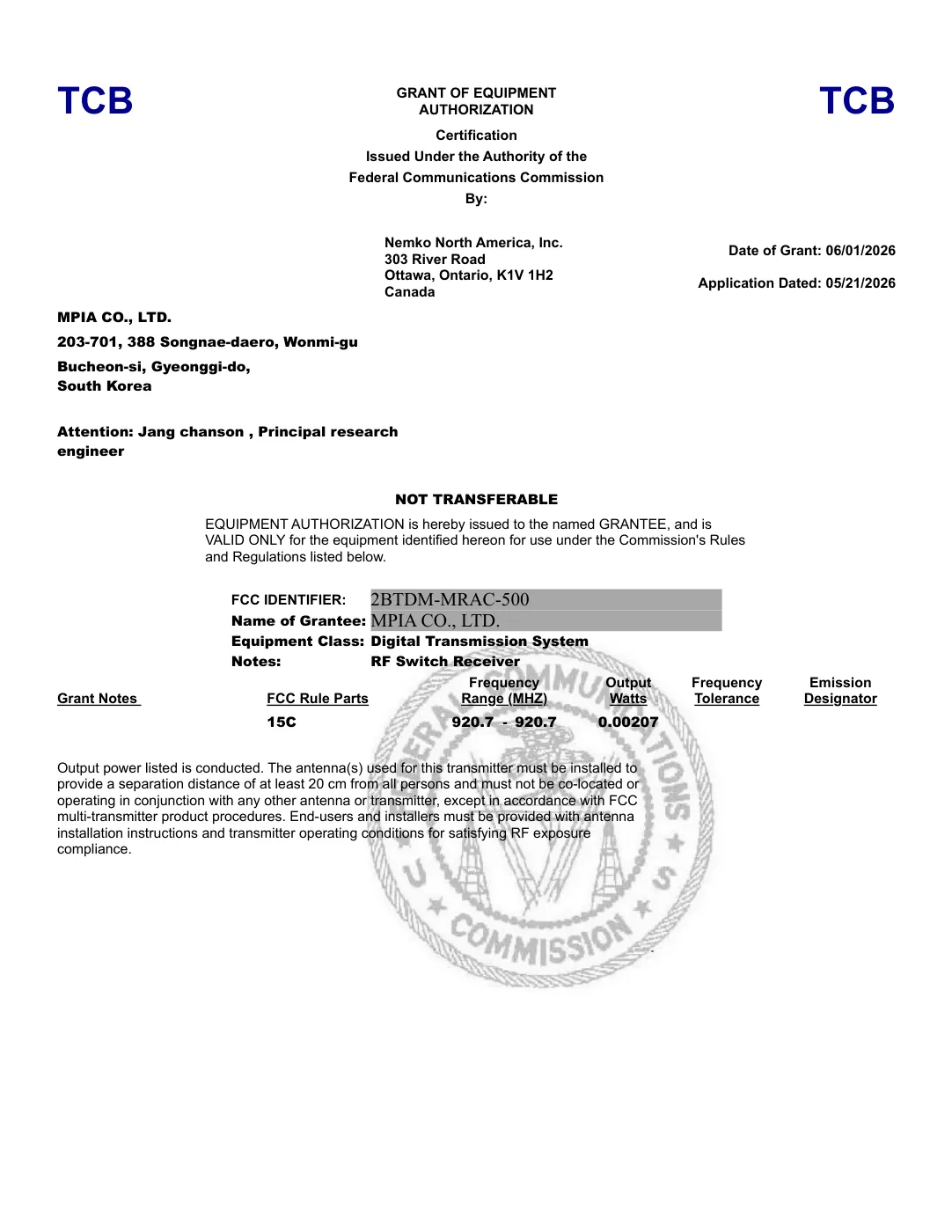

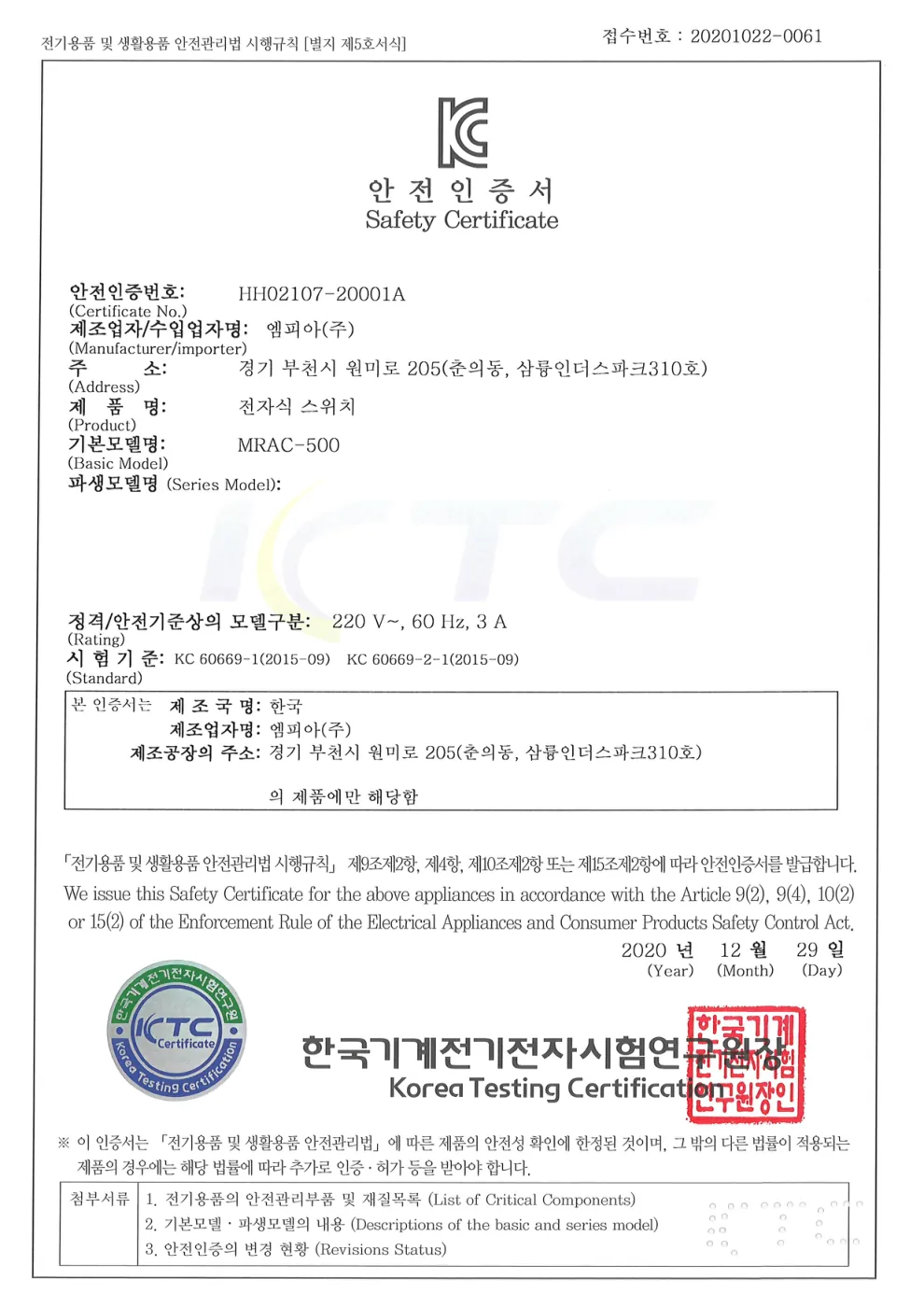

06인증 · 특허
08자주 묻는 질문
Q스위치 1개로 여러 전등을 켤 수 있나요?
네. 스위치 1개로 여러 수신기를 제어할 수 있고, 수신기 1대에는 스위치를 최대 10대 등록합니다.
Q수신기도 전원이 필요한가요?
스위치는 무전원이지만 AC 수신기는 AC 110 – 240 V, DC 수신기는 DC 3.3 – 6 V 전원에 연결합니다.
Q우리 회사 디자인으로 만들 수 있나요?
고객이 설계한 스위치 디자인 안에 자가발전 모듈을 넣어 생산한 실적이 있습니다. 문의해 주십시오.
