특고압 수배전반 부스바 화재감지
부스바 · 단자 · 케이블에 정온식 화재 감지 센서를, 판넬 도어에 도어 센서를 달아 신호표시기와 모니터링 프로그램으로 감시합니다.
전력안전 플랫폼
특고압 수배전반 전력안전 플랫폼
자가발전 센서로 수배전반의 온도 · 도어 · 비상 상황을 감시하는 재난 · 재해 모니터링 시스템
01필요 이유

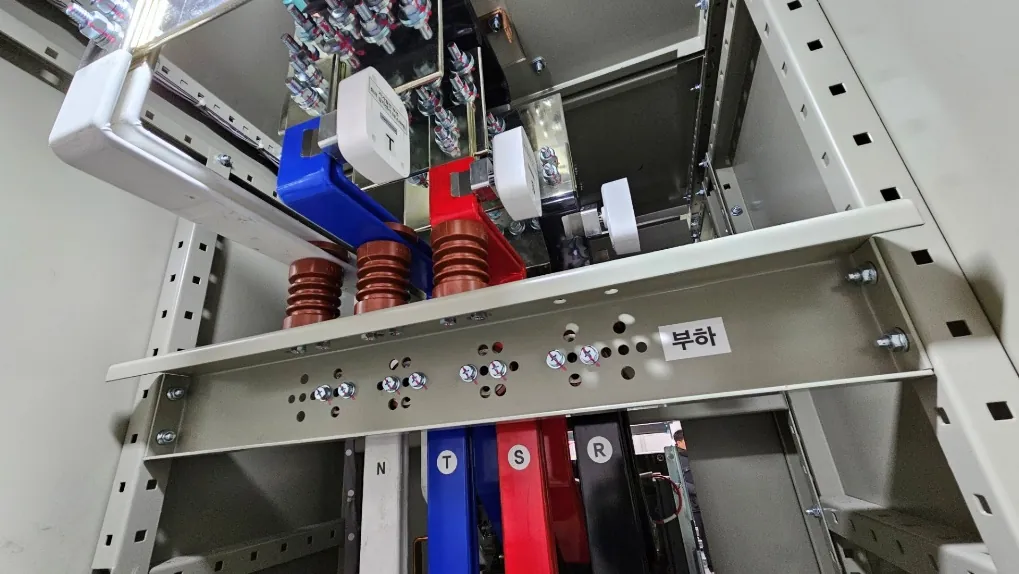

특고압 수배전반의 LBS반 · MOF/PT반 · VCB/CT반은 부스바 · 단자 · 케이블의 과열이 화재로 이어집니다.
배선이 어려운 판넬 내부에 센서를 붙여 이상 징후를 미리 알아야 합니다.
- 수배전반 부스바 온도 감지 센서 정보를 화면에 표시
- 센서 최대 999개 등록, 고유 ID로 전파 간섭 없음
- 모니터링 설치 후 문자 서비스는 옵션
- 신호표시기의 RS485로 기존 솔루션과 프로토콜 매칭
02시스템 구성
온도 감지 센서80 ℃ 경보
도어 센서판넬 개방
비상벨비상 상황 전파100 m
리피터MWSR2-9001 km
신호표시기MWSM-700RS485
PC 모니터링센서 위치 · 감지 이력
문자 알림관리자 휴대폰거리는 장애물이 없는 open field 기준입니다. 리피터를 더하면 약 1 km씩 늘어납니다.
LBS반
부스바 화재 감지 3 · 배전반 도어 1 · 비상벨 1
MOF / PT반
부스바 화재 감지 3 · 배전반 도어 1 · 경광등 1
VCB / CT반
단자 · 케이블 화재 감지 4 · 배전반 도어 1
상황실
리피터 2 · 신호표시기(PC 485 연동) 1 · 모니터링 프로그램 · 문자
03적용 제품 · 사양

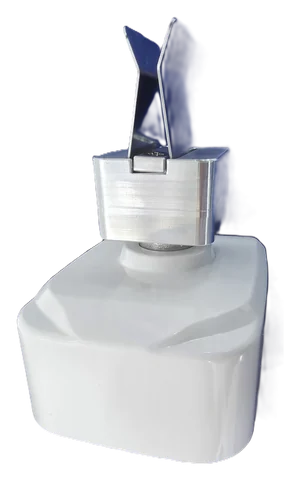

정온식 화재 감지 센서 — SMA 부스바형
모델명 MWSF-100 (Busbar)
| 크기 | W77 × D56 × H140 mm |
|---|---|
| 무게 | 200 g |
| 주파수 | 920.700 MHz (FSK) |
| 송신 거리 | 약 100 m (open field) |
| 작동 온도 | 약 75 – 85 ℃ 이상 |
| 전원 | 자가발전 (배터리 없음) |
| 방진 · 방수 | IP57 |
리피터
모델명 MWSR2-900
| 크기 | W115 × D115 × H30 mm |
|---|---|
| 무게 | 167 g |
| 주파수 | 920.7 / 447.9 MHz (FSK) |
| 안테나 | 외장 안테나 × 2 |
| 송수신 거리 | 약 1 km (open field) |
| 거리 확장 | +약 1 km (open field) |
| 표시 | FND 3-digit, LED (Rx · Tx · 전원) |
| 전원 | DC 12 V 1 A 어댑터 |
신호표시기
모델명 MWSM-700
| 크기 | W258 × D107 × H34 mm |
|---|---|
| 무게 | 497 g |
| 주파수 | 920.7 / 447.9 MHz (FSK) |
| 안테나 | 외장 안테나 × 2 |
| 수신 거리 | 약 1 km (open field) |
| 번호 등록 | 최대 999 |
| 신호 저장 | 중복 신호 최대 10개 |
| 표시 | FND 5-digit LED |
| 외부 단자 | RS-485, 경광등, 스피커, 전원 |
| 전원 | DC 12 V 1 A 어댑터 |
PC 모니터링 프로그램
모델명 —
| 사용 환경 | 현장 PC에서 동작 |
|---|---|
| 맵 | MAP 구성 (센서 위치 확인) |
| 센서 표시 | 자가발전 센서별 아이콘 |
| 이력 관리 | 감지 이력 저장 |
| 프로토콜 | RS485 |
| 포트 | RS485 to USB 케이블 |

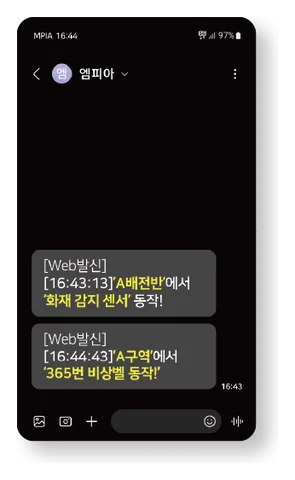

문자 메시지 전송
모델명 —
| 사용 환경 | 모니터링 프로그램이 설치된 인터넷 연결 PC |
|---|---|
| 번호 등록 | 전화번호 등록 |
| 전송 문구 | 기본 문구 외 수정 · 삭제 |
| 이력 관리 | 문자 전송 이력 관리 |
| 프로토콜 | 인터넷 기반 |
04적용 사례
설치 장소
- 부스바 업체 연계 사양화
- 수배전반 화재 감지 사양화 (기술단)
- P사 제철소 수배전반 화재 감지 사양화
- H도시공사 수배전반 (견적 진행)
- C물류센터 부스덕트 화재 감지 (견적 진행)

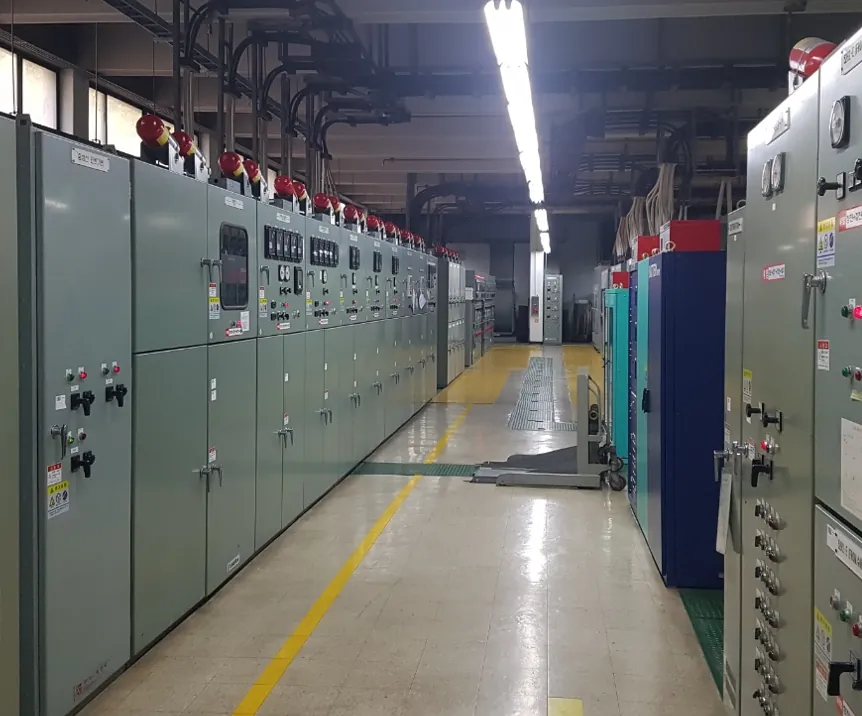

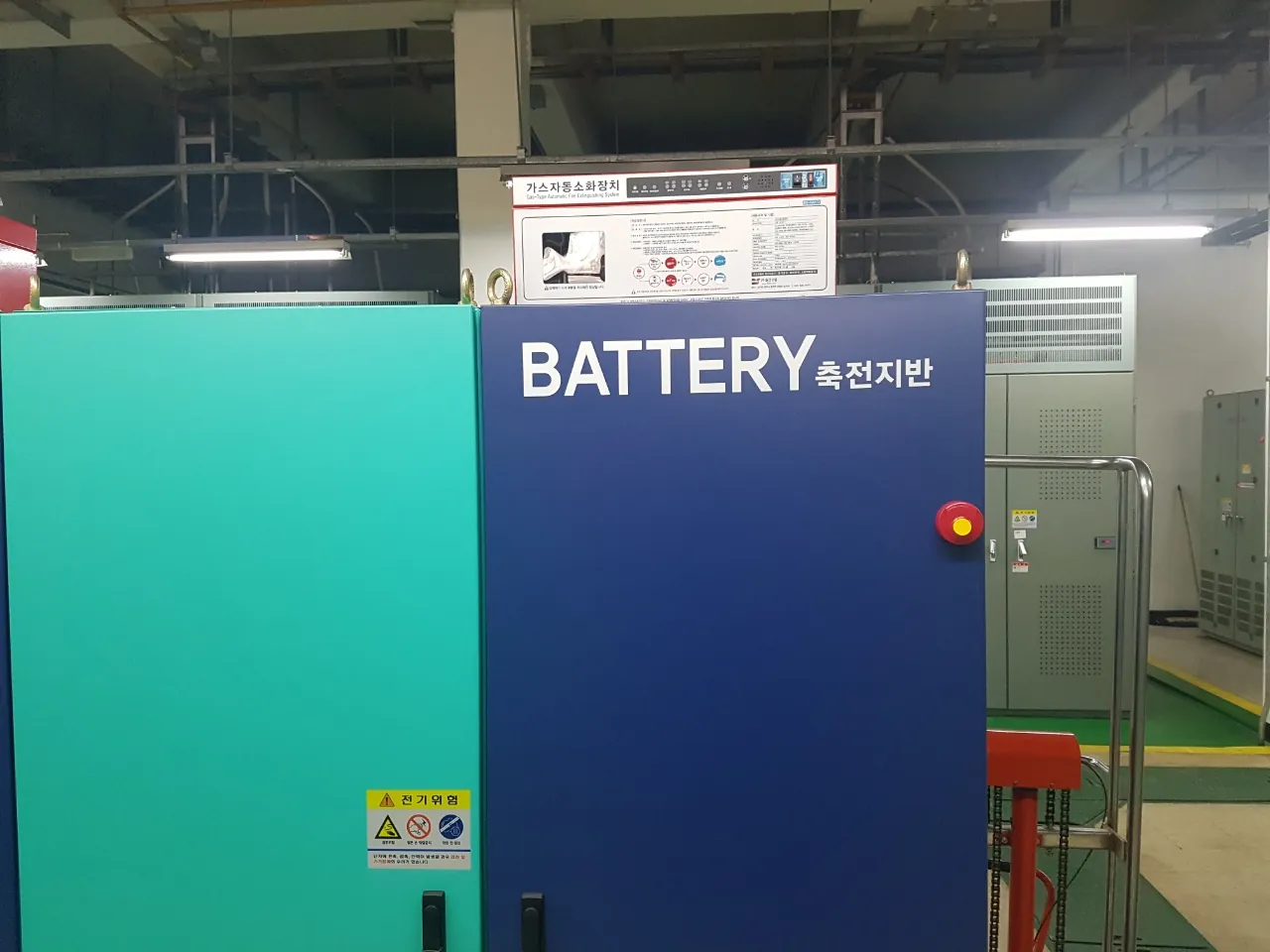

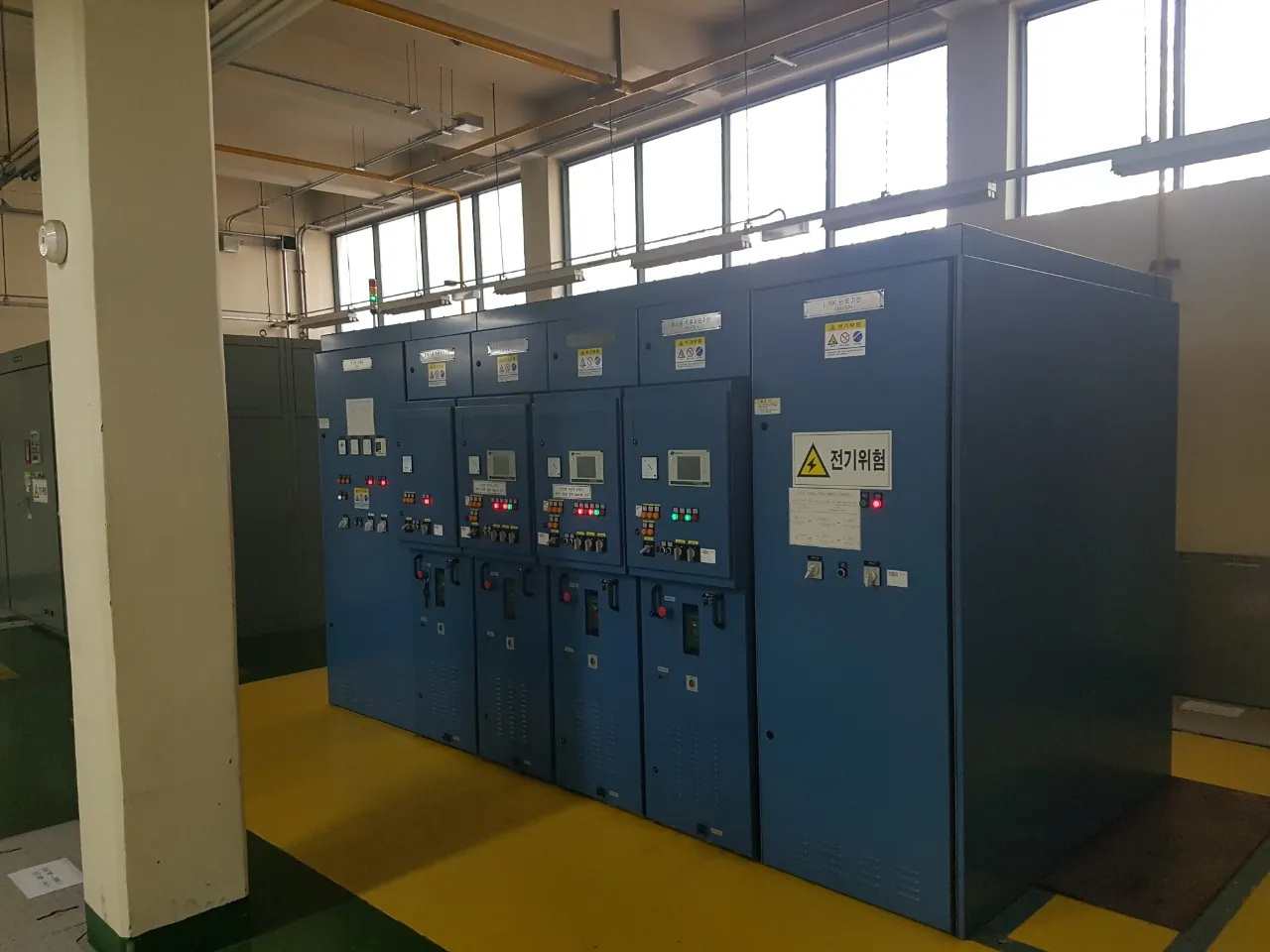

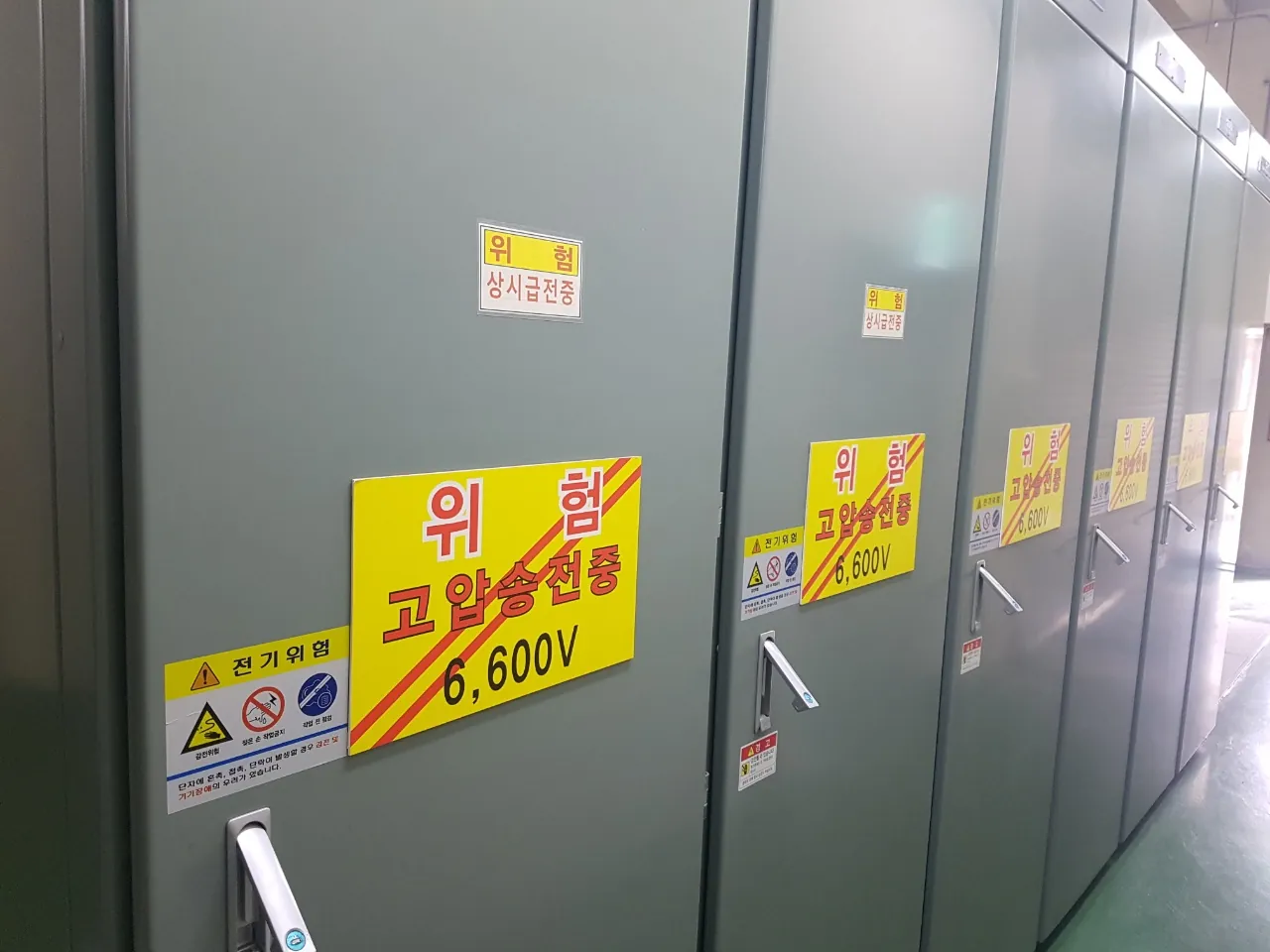

설치 현장 사진5
05장착 효과
01장착 효과
배선 없이 판넬 내부 과열 지점에 센서 부착
02장착 효과
도어 개방 · 비상 상황까지 같은 화면에서 감시
03장착 효과
설치 후 필요하면 문자 알림 추가
