자가발전 밸브 개폐 감지 센서

Name: 자가발전 밸브 개폐 감지 센서
Brand: M sensor

기존 밸브에 덧붙여 열림 · 닫힘을 무선으로 알리는 무전원 센서

MWSG-100MWSG-120

배선과 건전지가 필요 없는 세계 최초 자가발전 밸브 개폐 감지 센서입니다. 밸브가 회전하는 운동에너지로 정해진 스트로크에 이르면 발전해 열림과 닫힘을 구분한 신호를 보냅니다. 배선 공사 없이 기존 밸브에 Add-on으로 설치해, 육안으로 확인하기 어려운 밸브 상태를 원격으로 감시합니다.

전원자가발전 (배터리 없음)
방진 · 방수IP57
송신 거리약 100 m (open field)
설치기존 밸브에 덧붙이는 Add-on
방폭 설계IECEx 본질안전 (Ex ib IIB T4 Gb)

이 제품 문의하기 제품 사양

01작동 원리

밸브 조작
작업자가 밸브를 완전히 잠그거나 엽니다.
운동에너지 → 전기
밸브의 회전으로 센서가 발전합니다.
열림 / 닫힘 신호
상태를 구분해 RF 신호로 보냅니다.
PC · LCD · SCADA
잠기지 않은 밸브는 화면에 계속 경고합니다.

02특장점

Add-on 설치

기존에 쓰던 밸브에 모듈만 붙입니다. 시공 비용 · 공사 기간이 크게 줄어듭니다.

안전한 초저전력

저전력 자가발전 신호로 가스 · 화학 현장에도 안전하게 적용하며, IECEx 본질안전 방폭 설계를 했습니다.

방진 · 방수 IP57

실내외 배수 밸브에도 씁니다.

PC · SMS 모니터링

MAP에 밸브 아이콘을 배치하고, 밸브가 움직이면 팝업 · 음성 · 문자로 알립니다.

맞춤 모듈 개발

협의를 통해 고객사 밸브 규격에 맞는 자가발전 모듈을 개발합니다.

설치 효과

육안으로 확인하기 어려운 밸브 상태를 원격으로 확인
작업자의 인적 실수로 생기는 오조작 방지
기존 밸브에 부착 — 복잡한 설치 · 공사 없이 적용
저전력 자가발전 · 방진 · 방수로 현장에 안심 적용

03종류

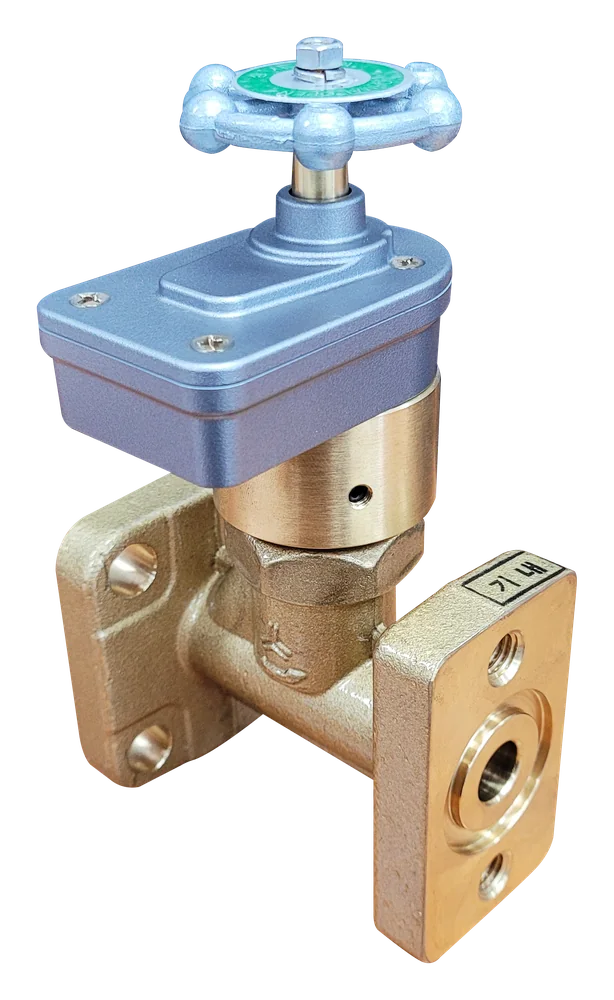

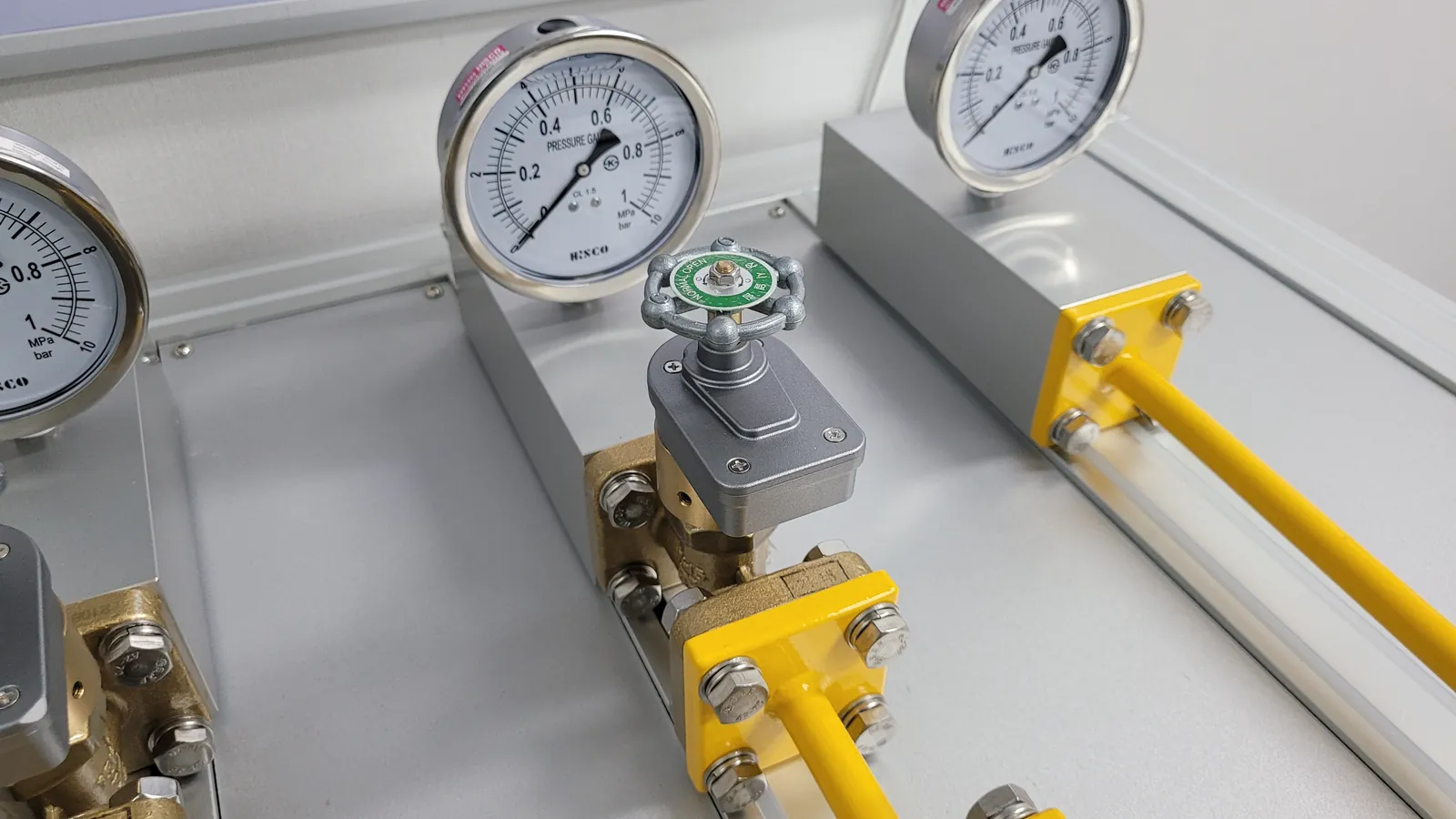

MWSG-100가스 밸브 센서

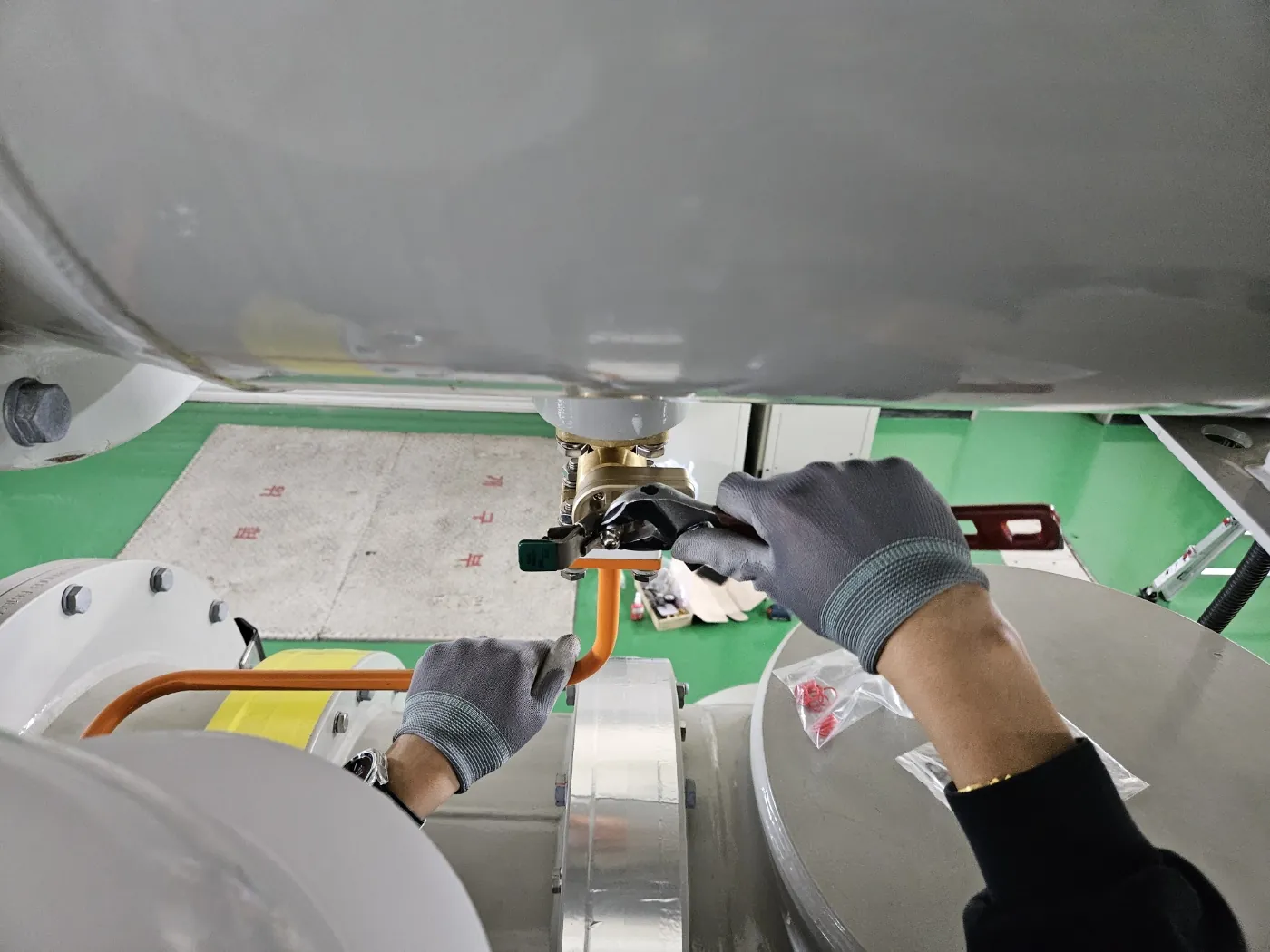

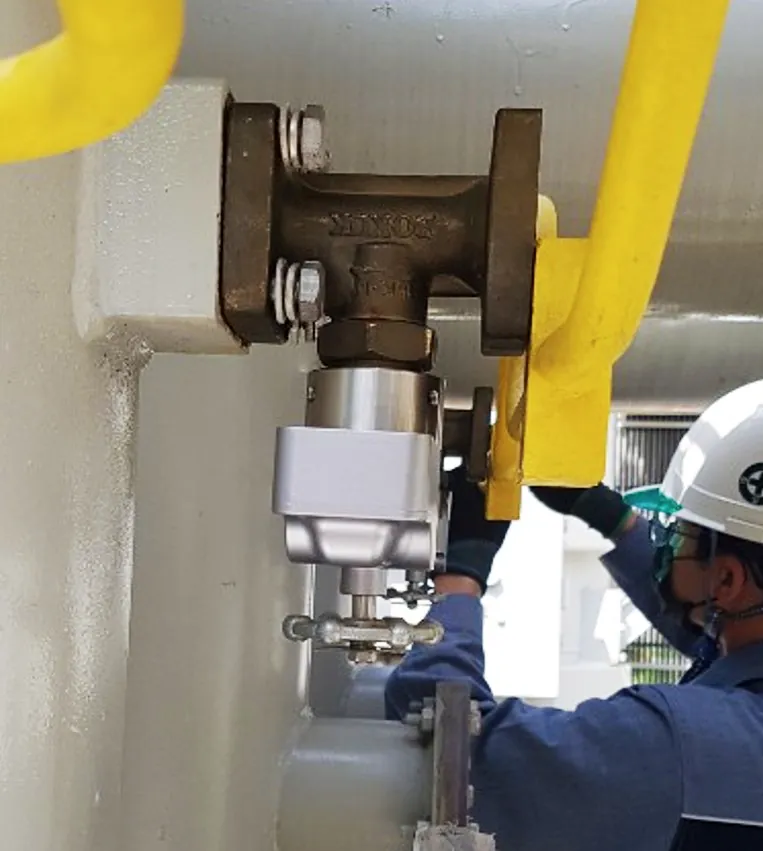

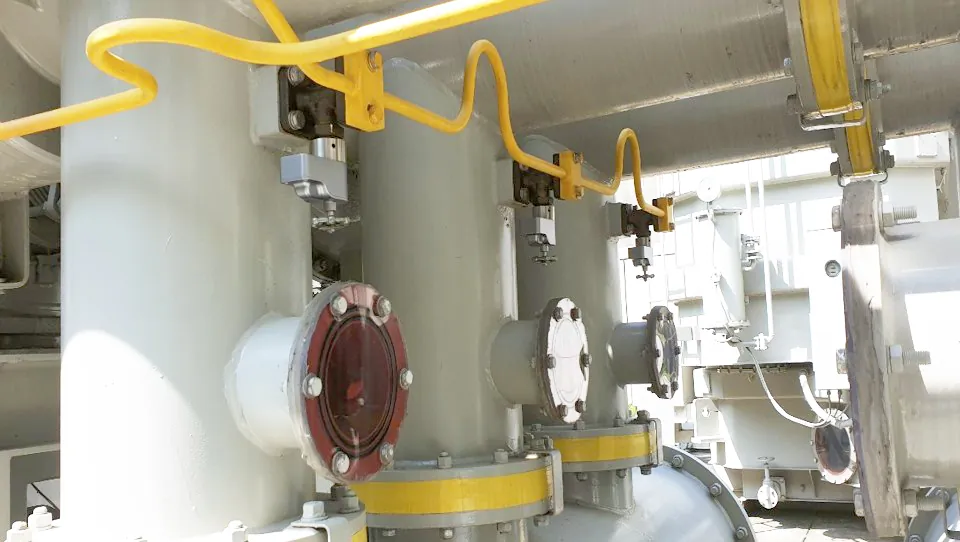

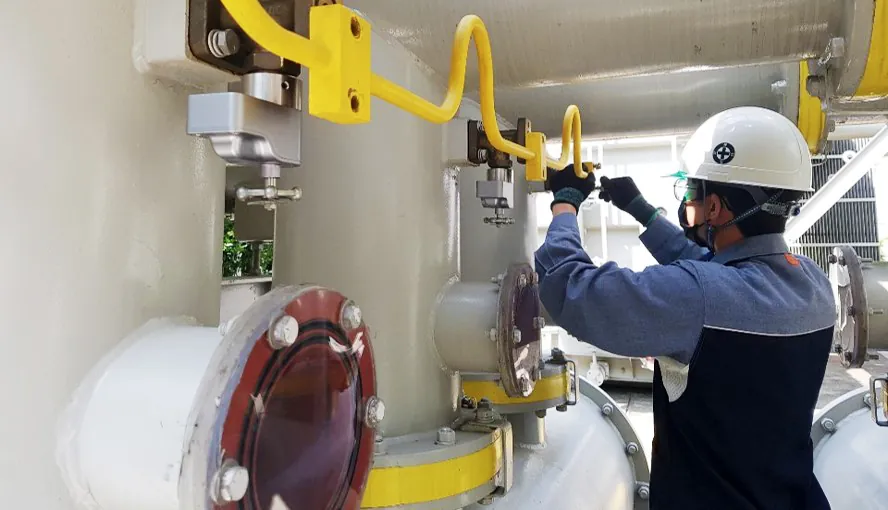

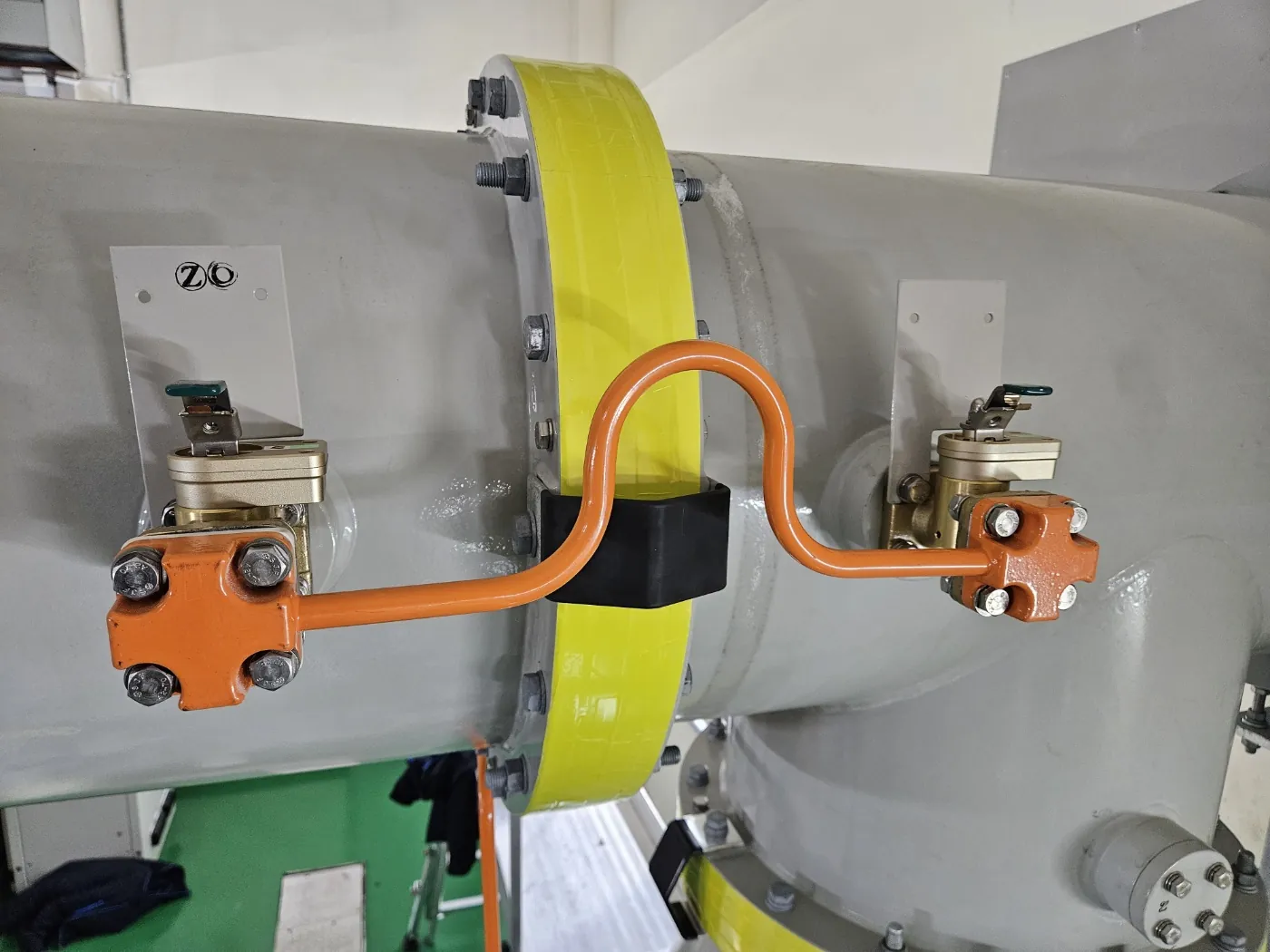

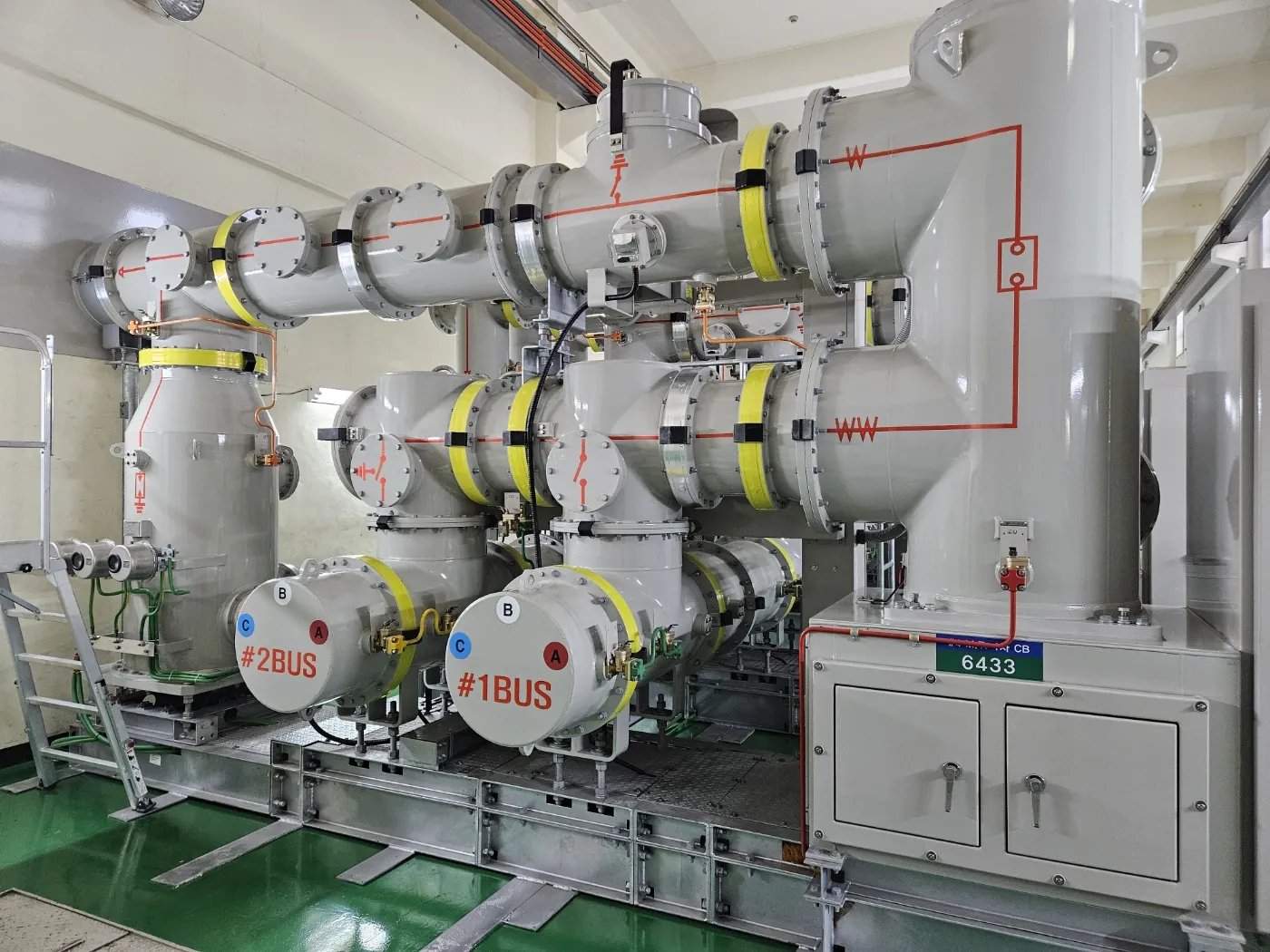

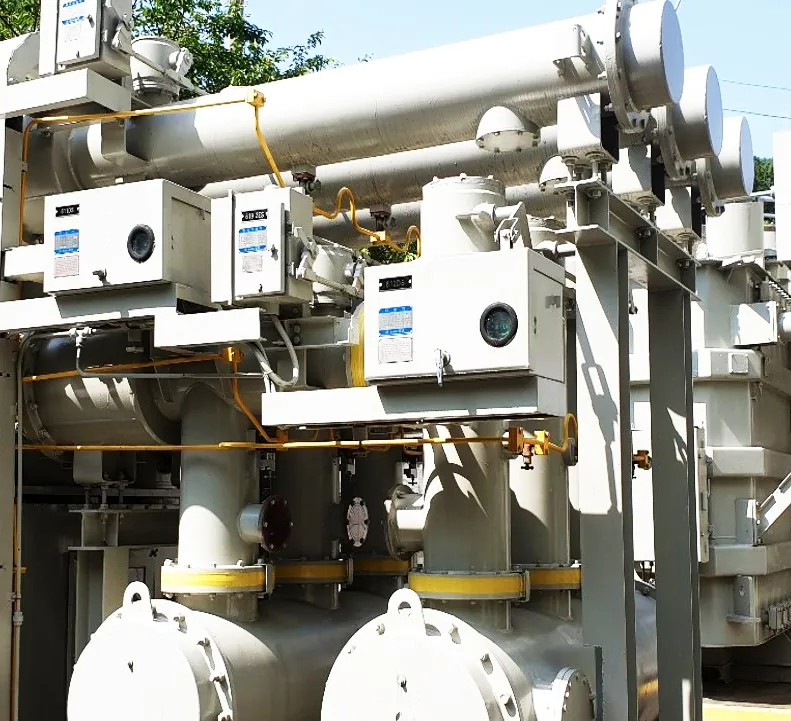

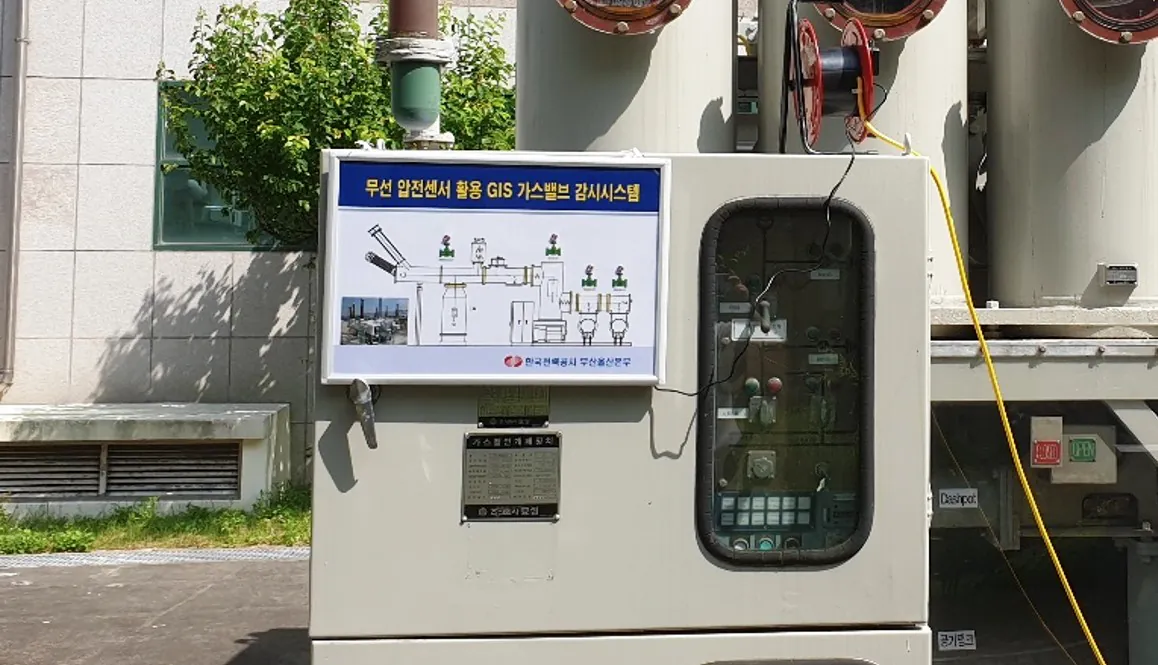

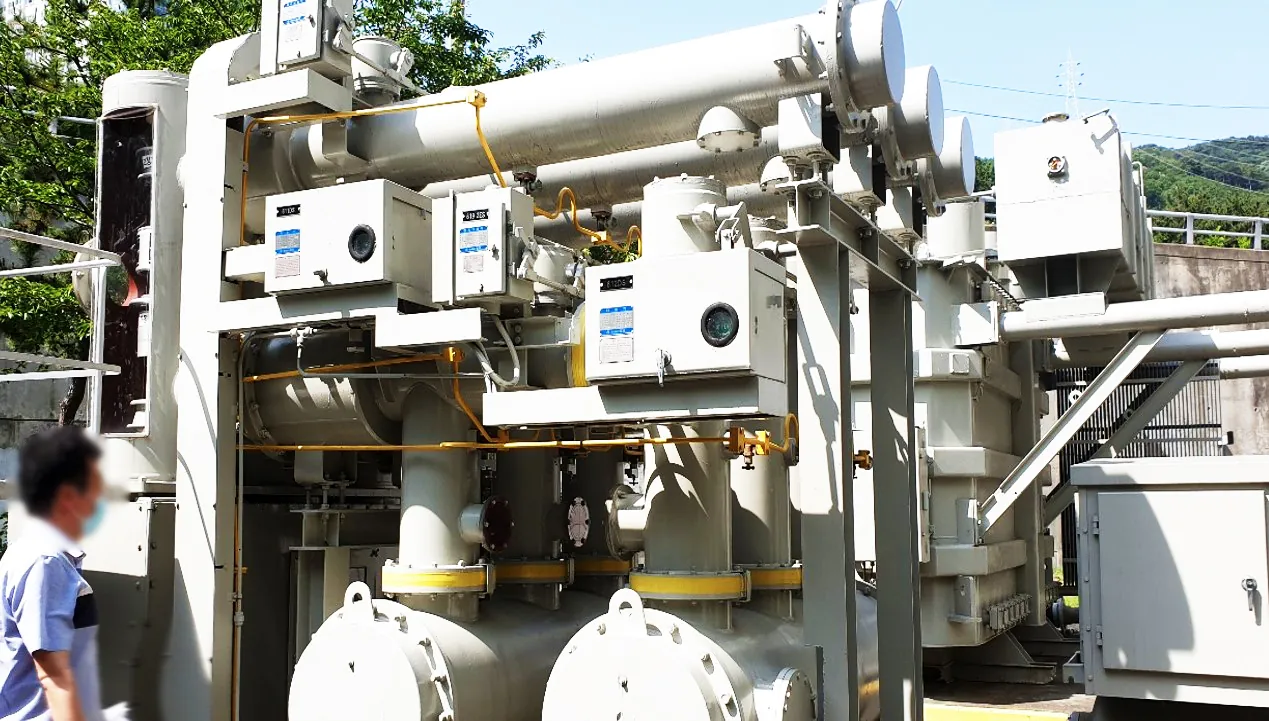

가스 회사 · 화학 회사 · 변전소 GIS 시설의 가스 밸브 상태를 상시 감시합니다. 전력공사 GIS 변전소에 납품했습니다.

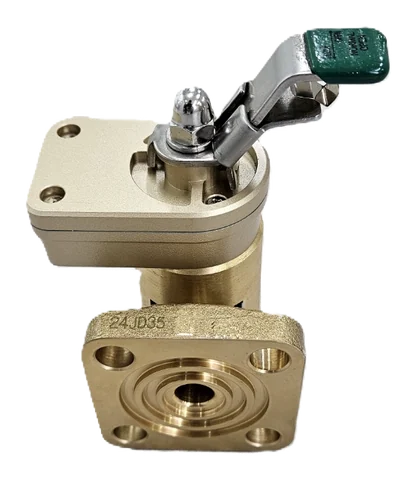

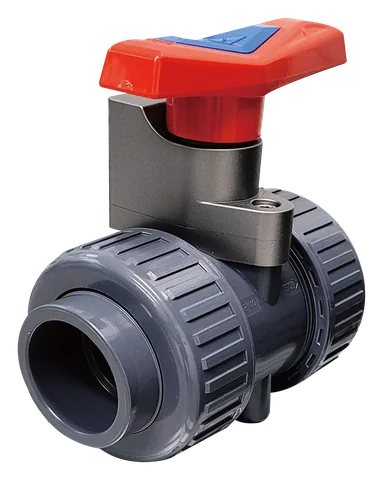

MWSG-120플라스틱 밸브 센서

철 · 주강 밸브를 쓰지 않는 화학 처리 공장의 유체(PVC) 밸브 개폐를 감시합니다. 반도체 공정 밸브에 적용 중입니다.

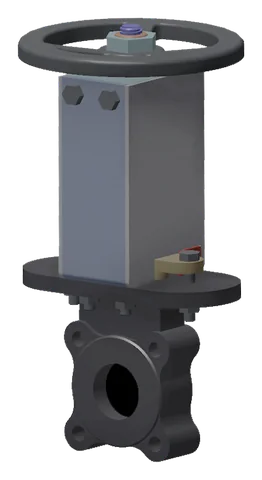

TBD나이프 밸브 센서

정화장치 폐수 · 슬러리 · 광업 · 석탄 · 철강 파이프라인의 밸브 개폐를 감시합니다.

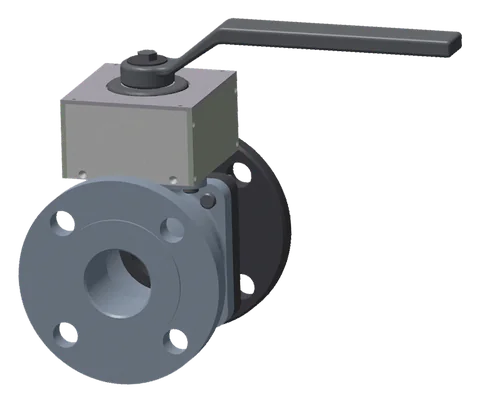

TBD볼 밸브 센서

정유 · 가스 · 석유화학 · 발전소 · 유체 분리 · 배수 현장의 밸브 개폐를 감시합니다.

04시스템 구성

가스 밸브 개폐 감지 센서MWSG-100

100 m

리피터MWSR2-900 · 선택

1 km

신호표시기MWSM-700

RS485

PC 모니터링센서 위치 · 감지 이력

문자 알림관리자 휴대폰

SCADA관제실 감시

거리는 장애물이 없는 open field 기준입니다. 리피터를 더하면 약 1 km씩 늘어납니다.

05제품 사양

가스 밸브 개폐 감지 센서

모델명 MWSG-100

크기	W73 × D47 × H84 mm
주파수	920.700 MHz (FSK)
송신 거리	약 100 m (open field)
전원	자가발전 (배터리 없음)
방진 · 방수	IP57
적용 분야	가스 밸브

플라스틱 밸브 개폐 감지 센서

모델명 MWSG-120

크기	W99 × D70 × H50 mm
주파수	920.700 MHz (FSK)
송신 거리	약 100 m (open field)
전원	자가발전 (배터리 없음)
방진 · 방수	IP57
적용 분야	유체 밸브 (PVC)

나이프 밸브 개폐 감지 센서

모델명 TBD

크기	W110 × D78 × H182 mm
주파수	920.700 MHz (FSK)
송신 거리	약 100 m (open field)
전원	자가발전 (배터리 없음)
방진 · 방수	IP57
적용 분야	유체 밸브

볼 밸브 개폐 감지 센서

모델명 TBD

크기	W106 × D60 × H102 mm
주파수	920.700 MHz (FSK)
송신 거리	약 100 m (open field)
전원	자가발전 (배터리 없음)
방진 · 방수	IP57
적용 분야	유체 밸브

함께 쓰는 수신 · 모니터링 장치

리피터

모델명 MWSR2-900

크기	W115 × D115 × H30 mm
무게	167 g
주파수	920.7 / 447.9 MHz (FSK)
안테나	외장 안테나 × 2
송수신 거리	약 1 km (open field)
거리 확장	+약 1 km (open field)
표시	FND 3-digit, LED (Rx · Tx · 전원)
전원	DC 12 V 1 A 어댑터

신호표시기

모델명 MWSM-700

크기	W258 × D107 × H34 mm
무게	497 g
주파수	920.7 / 447.9 MHz (FSK)
안테나	외장 안테나 × 2
수신 거리	약 1 km (open field)
번호 등록	최대 999
신호 저장	중복 신호 최대 10개
표시	FND 5-digit LED
외부 단자	RS-485, 경광등, 스피커, 전원
전원	DC 12 V 1 A 어댑터

센서허브

모델명 MWSH-300

크기	W100 × D100 × H26 mm
무게	145 g
주파수	920.7 / 447.9 MHz (FSK) / Wi-Fi
안테나	외장 안테나 × 2, 내장 안테나 × 1
수신 거리	약 1 km (open field)
수신 번호 등록	최대 5
표시	FND 4-digit, 전원 · Rx · Tx LED
외부 단자	전원, TCP/IP, LAN (RS485)
전원	DC 9 V 1 A 어댑터
