M sensor

자가발전 도어 개폐 감지 센서

Name: 자가발전 도어 개폐 감지 센서
Brand: M sensor

문이 열리고 닫히는 힘으로 신호를 보내는 무전원 도어 센서

MWSD-100MWSD-110MWSD-130

문이 열리고 닫힐 때 생기는 운동에너지를 전기로 바꿔 열림과 닫힘을 구분해 신호를 보냅니다. 설치 형태와 작동 방식에 따라 Built-in(매립형) · Add-on(부착형) · Lever형으로 나뉩니다.

전원자가발전 (배터리 없음)
방진 · 방수IP57
송신 거리약 100 m (open field)
내구성100,000회 동작 시험
미활동 감지24 · 48 · 72시간 (센서허브)

이 제품 문의하기 제품 사양

01작동 원리

문 열림 / 닫힘
문이 열리거나 닫히면 센서 감지부에 전달됩니다.
자가발전
운동에너지를 전기에너지로 바꿉니다.
열림 · 닫힘 신호
상태를 구분해 RF 신호로 보냅니다.
PC · 문자 알림
개폐이력 모니터링 및 문자메시지 확인

02특장점

배선 · 건전지 없음

원하는 위치에 부착하면 설치가 끝납니다.

다양한 문에 대응

미닫이 · 여닫이 · 창문 · 서랍 · 차량 문까지 소형 모듈로 대응합니다.

방진 · 방수 IP57

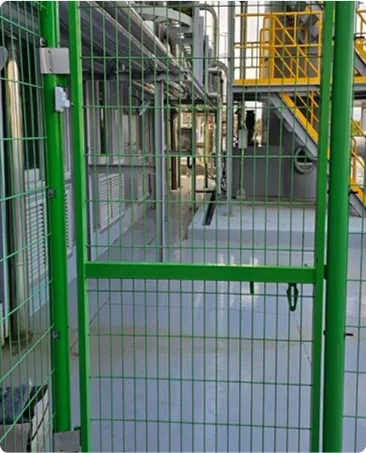

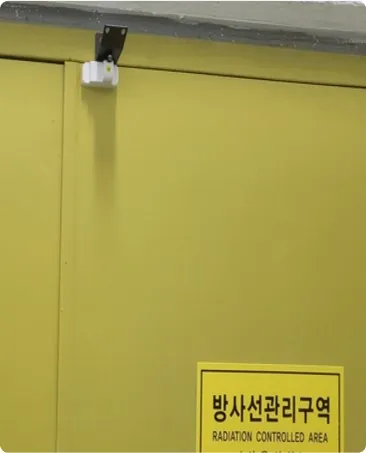

옥외 출입문에도 씁니다.

100,000회 내구성

내구성 테스터로 10만 회 이상 동작과 신호 송신을 확인했습니다.

출입 관리 · 방범

무인 시설 출입 기록과 미활동 감지에 씁니다.

03종류

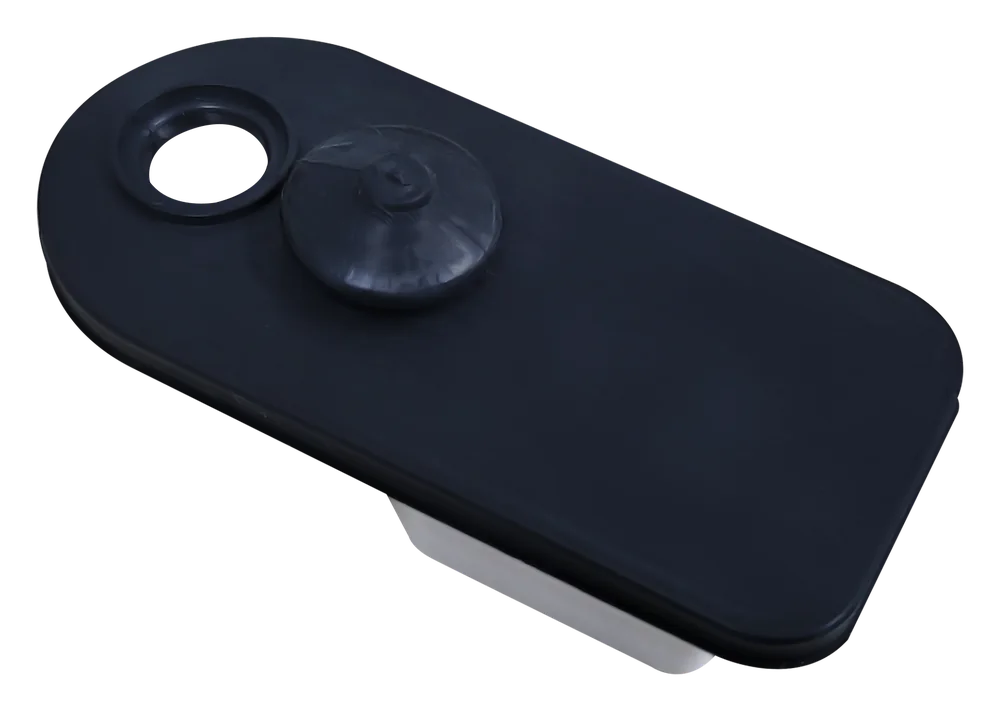

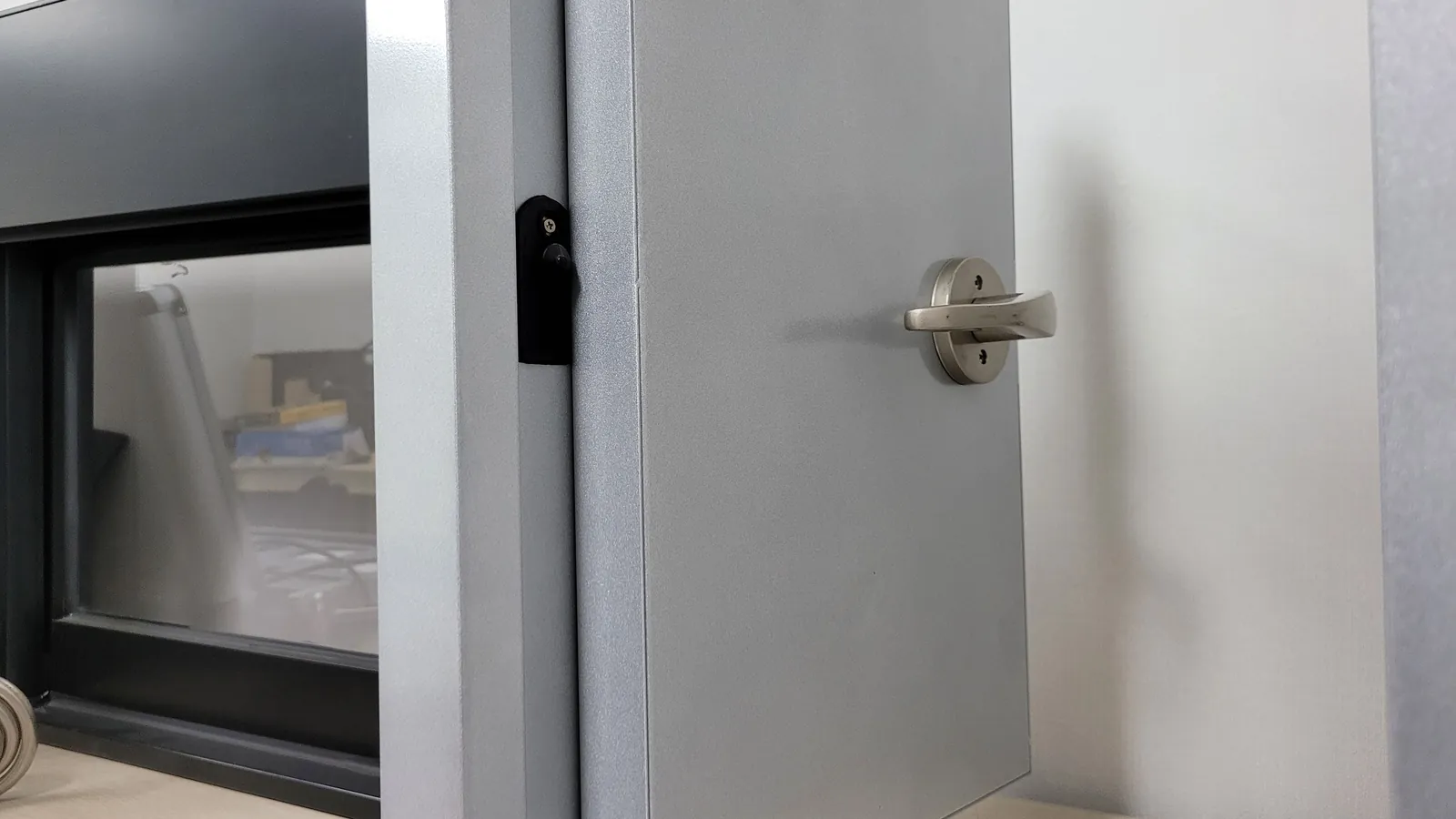

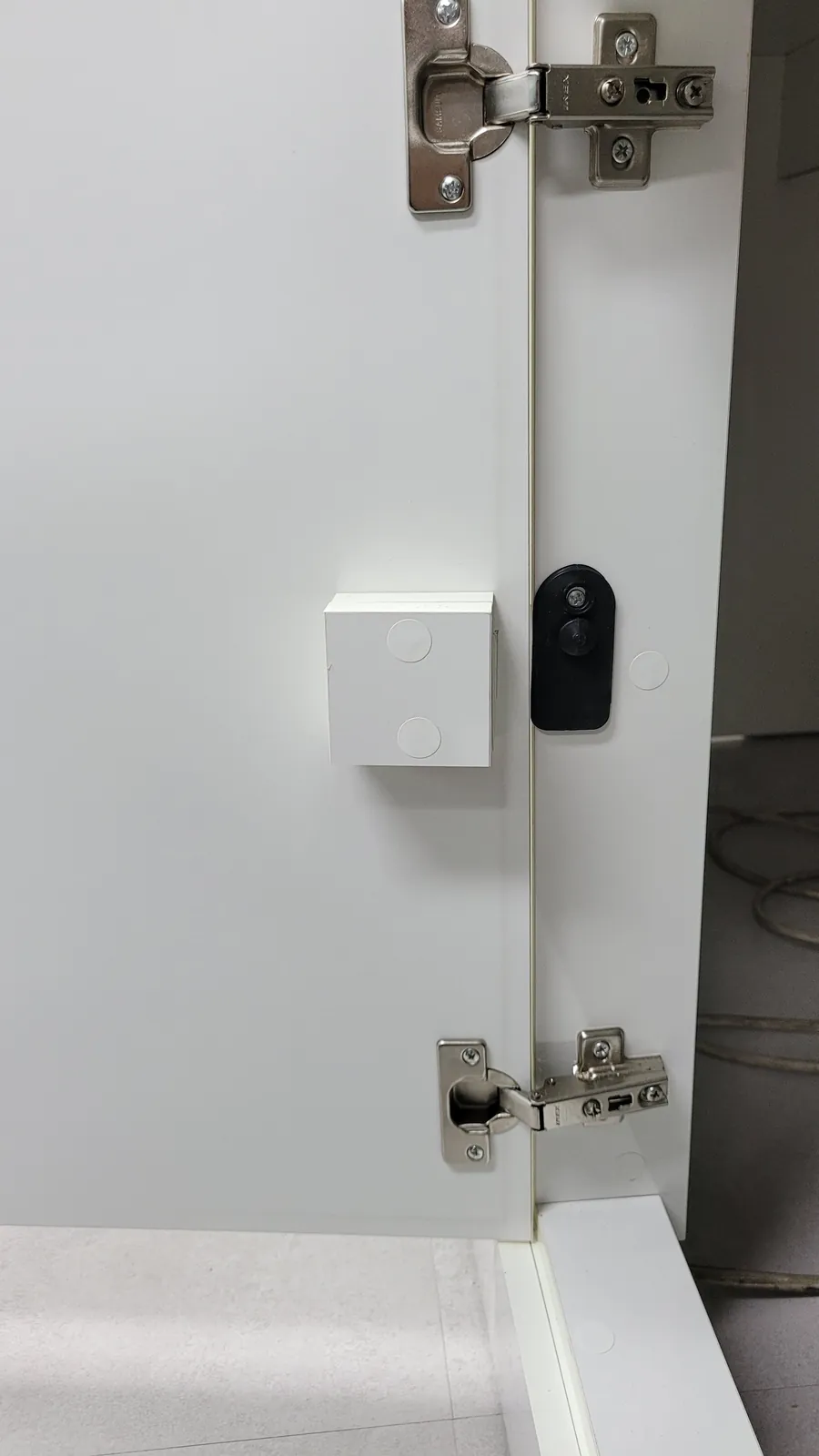

MWSD-100Built-in형 (매립형)

잠금장치 안에 매립해 문이 닫히거나 열릴 때 개폐를 감지합니다. 미닫이 · 여닫이 문, 귀중품 서랍에 씁니다.

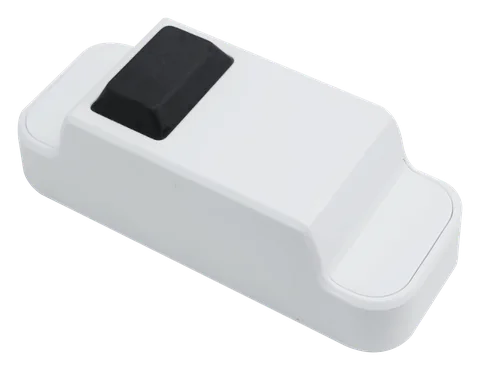

MWSD-110Add-on형 (부착형)

문 바깥에 부착해 여닫이 문의 개폐를 감지합니다.

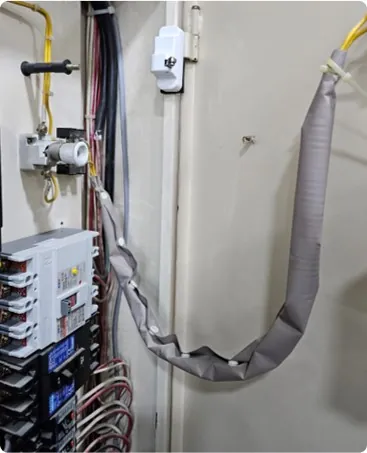

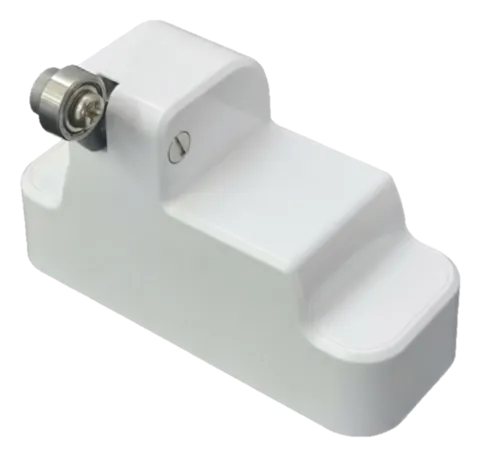

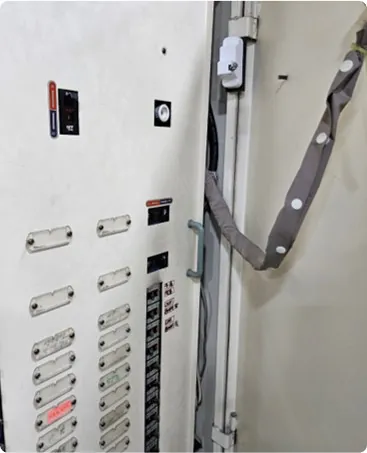

MWSD-130Lever형

문 안쪽에 설치해 Lever 동작으로 다양한 문의 개폐를 감지합니다. 문틈 간격은 Lever가 메웁니다.

안전벨트 연결부에 넣어 클립 삽입을 감지하는 Slide형(차량 안전벨트 착용 감지)과 자동차 도어 개폐 감지도 특허로 보유하고 있습니다.

04시스템 구성

도어 개폐 감지 센서 — Built-in형(매립형)MWSD-100

100 m

리피터MWSR2-900 · 선택

1 km

신호표시기MWSM-700

센서허브MWSH-300

RS485 · LAN

PC 모니터링센서 위치 · 감지 이력

문자 알림관리자 휴대폰

거리는 장애물이 없는 open field 기준입니다. 리피터를 더하면 약 1 km씩 늘어납니다.

05제품 사양

도어 개폐 감지 센서 — Built-in형(매립형)

모델명 MWSD-100

크기	W32 × D67 × H16 mm
무게	35 g
주파수	920.700 MHz (FSK)
송신 거리	약 100 m (open field)
전원	자가발전 (배터리 없음)
방진 · 방수	IP57
적용 분야	미닫이 · 여닫이 문

도어 개폐 감지 센서 — Add-on형(부착형)

모델명 MWSD-110

크기	W28 × D72 × H27 mm
무게	37 g
주파수	920.700 MHz (FSK)
송신 거리	약 100 m (open field)
전원	자가발전 (배터리 없음)
방진 · 방수	IP57
적용 분야	여닫이 문

도어 개폐 감지 센서 — Lever형

모델명 MWSD-130

크기	W29 × D74 × H42.5 mm
무게	49 g
주파수	920.700 MHz (FSK)
송신 거리	약 100 m (open field)
전원	자가발전 (배터리 없음)
방진 · 방수	IP57
적용 분야	여닫이 문

함께 쓰는 수신 · 모니터링 장치

리피터

모델명 MWSR2-900

크기	W115 × D115 × H30 mm
무게	167 g
주파수	920.7 / 447.9 MHz (FSK)
안테나	외장 안테나 × 2
송수신 거리	약 1 km (open field)
거리 확장	+약 1 km (open field)
표시	FND 3-digit, LED (Rx · Tx · 전원)
전원	DC 12 V 1 A 어댑터

신호표시기

모델명 MWSM-700

크기	W258 × D107 × H34 mm
무게	497 g
주파수	920.7 / 447.9 MHz (FSK)
안테나	외장 안테나 × 2
수신 거리	약 1 km (open field)
번호 등록	최대 999
신호 저장	중복 신호 최대 10개
표시	FND 5-digit LED
외부 단자	RS-485, 경광등, 스피커, 전원
전원	DC 12 V 1 A 어댑터

센서허브

모델명 MWSH-300

크기	W100 × D100 × H26 mm
무게	145 g
주파수	920.7 / 447.9 MHz (FSK) / Wi-Fi
안테나	외장 안테나 × 2, 내장 안테나 × 1
수신 거리	약 1 km (open field)
수신 번호 등록	최대 5
표시	FND 4-digit, 전원 · Rx · Tx LED
외부 단자	전원, TCP/IP, LAN (RS485)
전원	DC 9 V 1 A 어댑터
