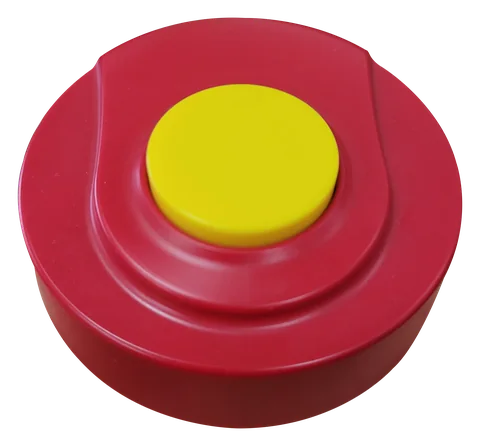

자가발전 무선 스위치 시스템M call

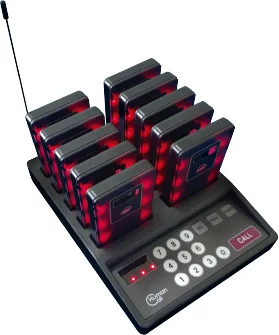

자가발전 비상벨 시스템 게스트 페이저 시스템모니터링 시스템
신호표시기 시스템 센서허브 · 스마트 안심 알리미 웹 · PC 모니터링 시스템친환경 제품

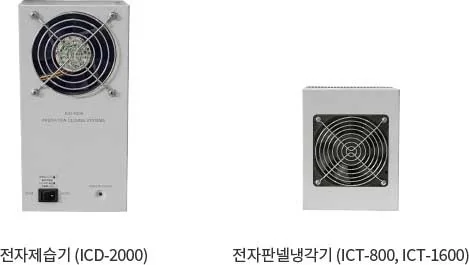

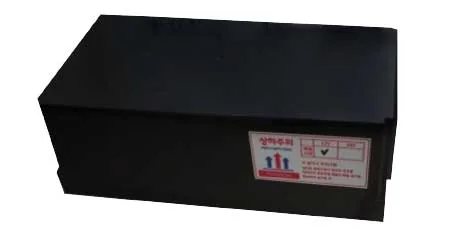

DPF용 분사장치 전자제습기 / 전자판넬냉각기ENERGY HARVESTING · SELF-POWERED WIRELESS SENSORS
누르고, 열고, 온도가 오르는 그 힘으로 스스로 전기를 만들어 신호를 보냅니다.
에너지 하베스팅 자가발전 센서 전문기업, 엠피아(주).
13건
자가발전 특허
국내 11 · 해외 2 (일본 · 미국) + PCT 3
100,000회
동작 시험
누를 때마다 RF 신호까지 확인
IP57
방진 · 방수
분진 8시간 · 침수 30분 시험
1km
무선 거리
센서 약 100 m + 리피터 확장 (open field)
999개
센서 등록
신호표시기 1대당
2004년
설립
부천테크노파크 본사 · 공장
01IN THE FIELD

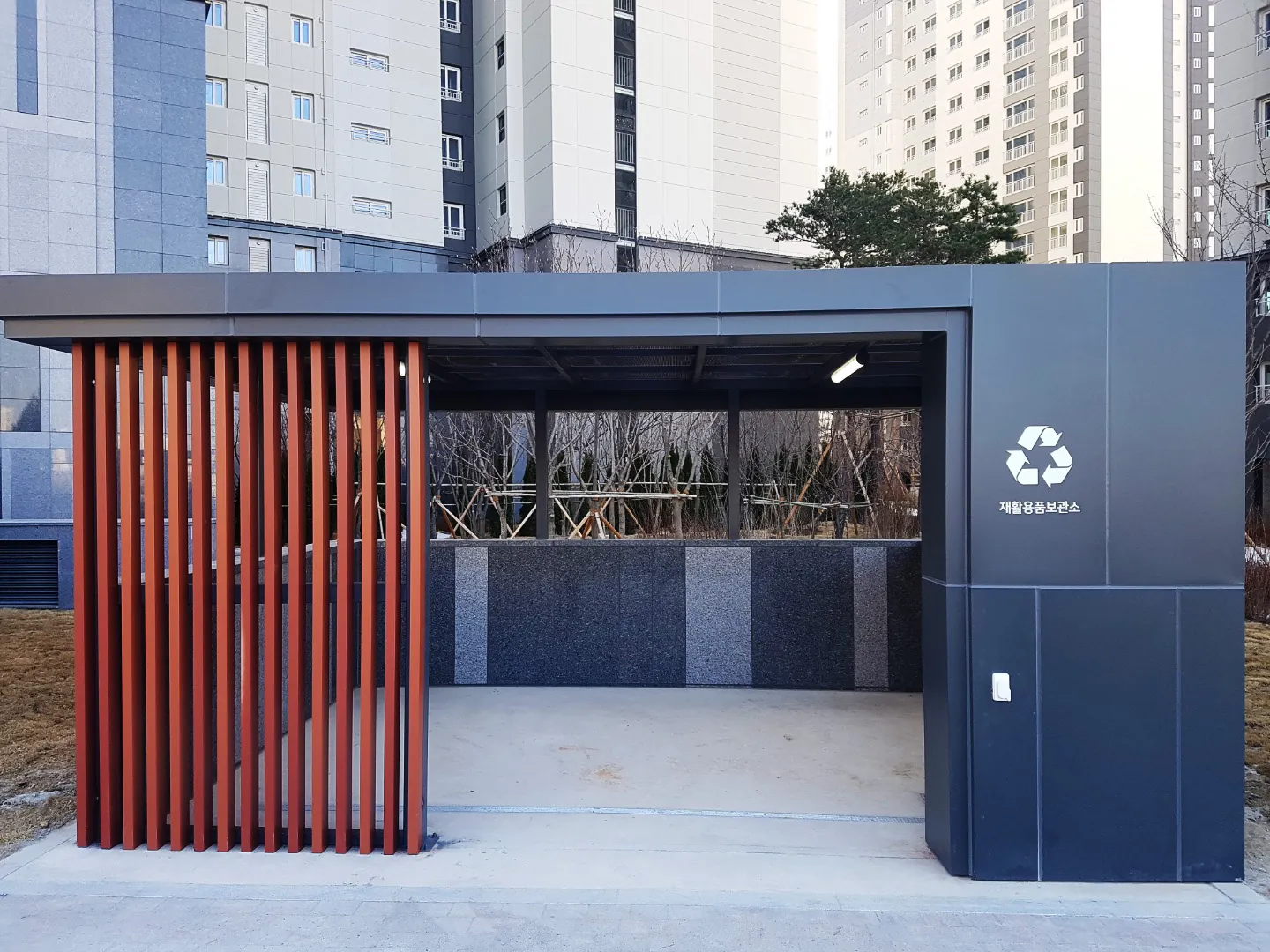

엠피아 자가발전 센서가 실제로 설치되어 적용된 현장 사진입니다. 사진을 누르면 크게 볼 수 있습니다.
설치 현장12
02WHY SELF-POWERED
센서는 안전 · 자동화 · 무인화의 시작이지만, 전원을 공급하는 방식이 늘 설치와 유지보수를 가로막아 왔습니다.
주기적으로 교체해야 하고, 방전되면 신호가 오지 않습니다.
전선을 끌어오려면 벽을 뚫고 공사해야 합니다.
전원이 닿지 않는 협소한 곳 · 옥외에는 달기 어렵습니다.
교체할 때마다 폐건전지가 나옵니다.
건전지가 없어 교체 · 방전 걱정이 없습니다.
기존 시설 · 설비를 바꾸지 않고 붙여서 설치합니다.
배선 공사가 없어 설치 시간과 인력이 크게 줄어듭니다.
100,000회 동작 시험 · IP57로 오래 씁니다.
센서가 없어서 생기는 위험
03HOW IT WORKS
자석이 코일 사이를 빠르게 움직이면 자기장의 흐름이 바뀌며 기전력이 생깁니다(패러데이 전자기 유도). 엠피아는 이 원리를 소형 발전 모듈에 담았습니다.
사람이 누르거나, 문 · 밸브가 움직이거나, 온도가 올라 SMA가 변형하는 운동 에너지
전자기 유도로 전기를 만듭니다. 10 N의 힘으로 최대 14 W
10 mW 저전력 통신으로 신호를 3회 송출, open field 100 m 이상
04SAFETY PLATFORMS
같은 센서라도 어디에 어떻게 연결하느냐에 따라 해결하는 문제가 다릅니다. 엠피아는 10개 플랫폼으로 정리해 제안합니다.
GIS 가스밸브 개폐를 LCD · SCADA로 이중 감시

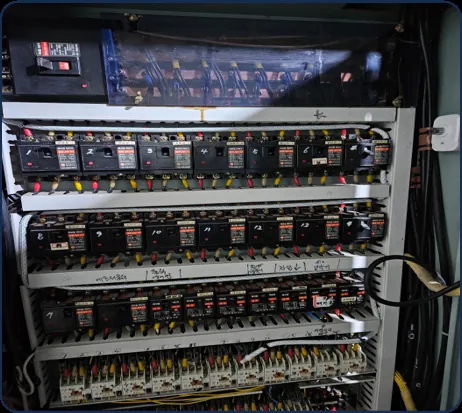

한국전력공사 GIS 변전소 3단계 적용 02부스바 80 ℃ 온도 · 도어 · 비상벨을 신호표시기로
수배전반 화재 감지 사양화 03지하철 전원공급 무인변전소의 화재 · 비상 감시

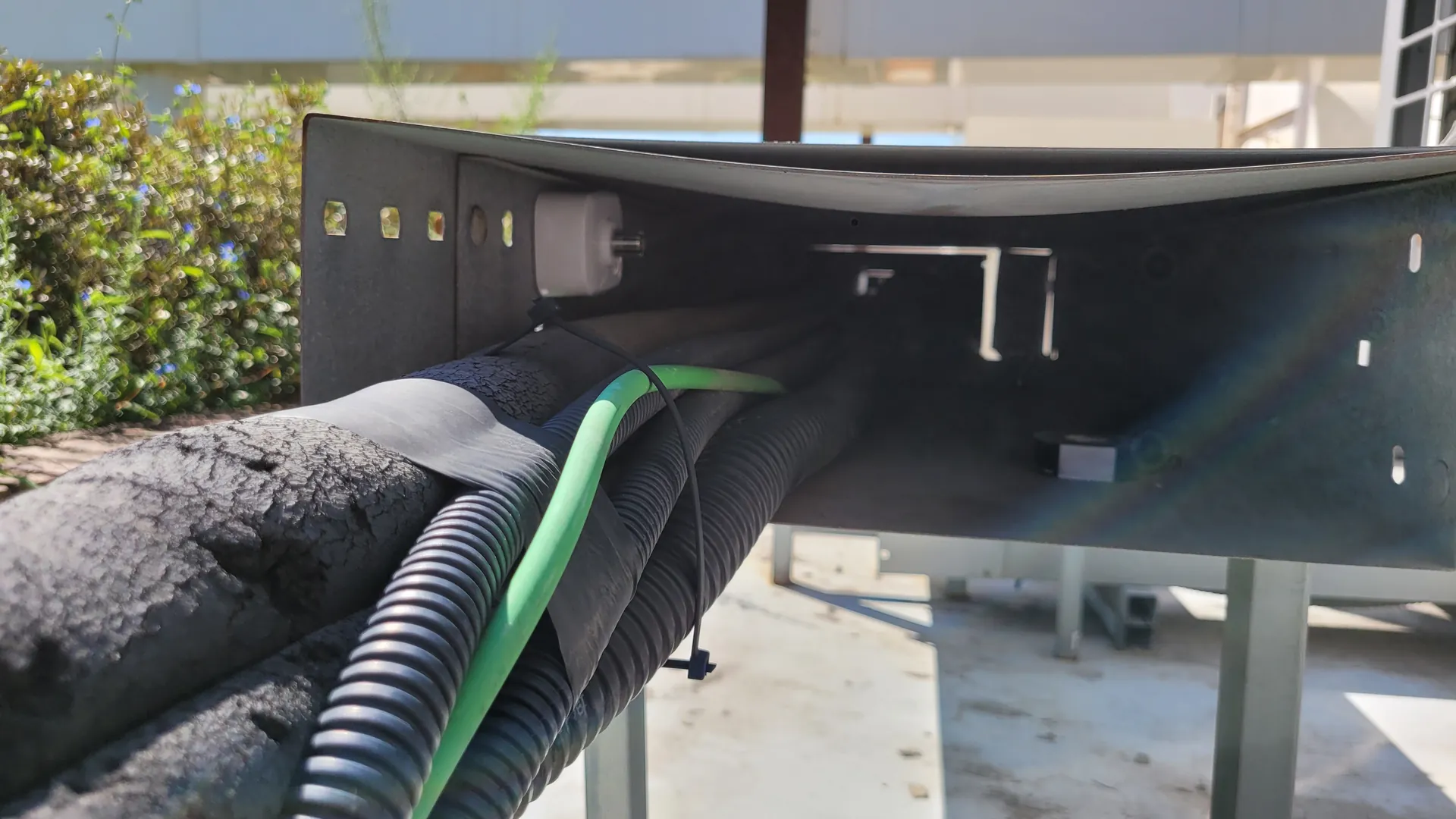

수서변전소 현장 검증 화재감지 86개 04트로프 내부 접속개소 80 ℃ 감지, 1 km 원격 감시
S교통공사 시범 적용 진행 중 05분배전반 화재 · 도어 · 절연 감시를 SCADA로
데이터센터 · ESS 전기실RF 통신모듈로 비상벨 신호를 타사 비상통화장치에 연동

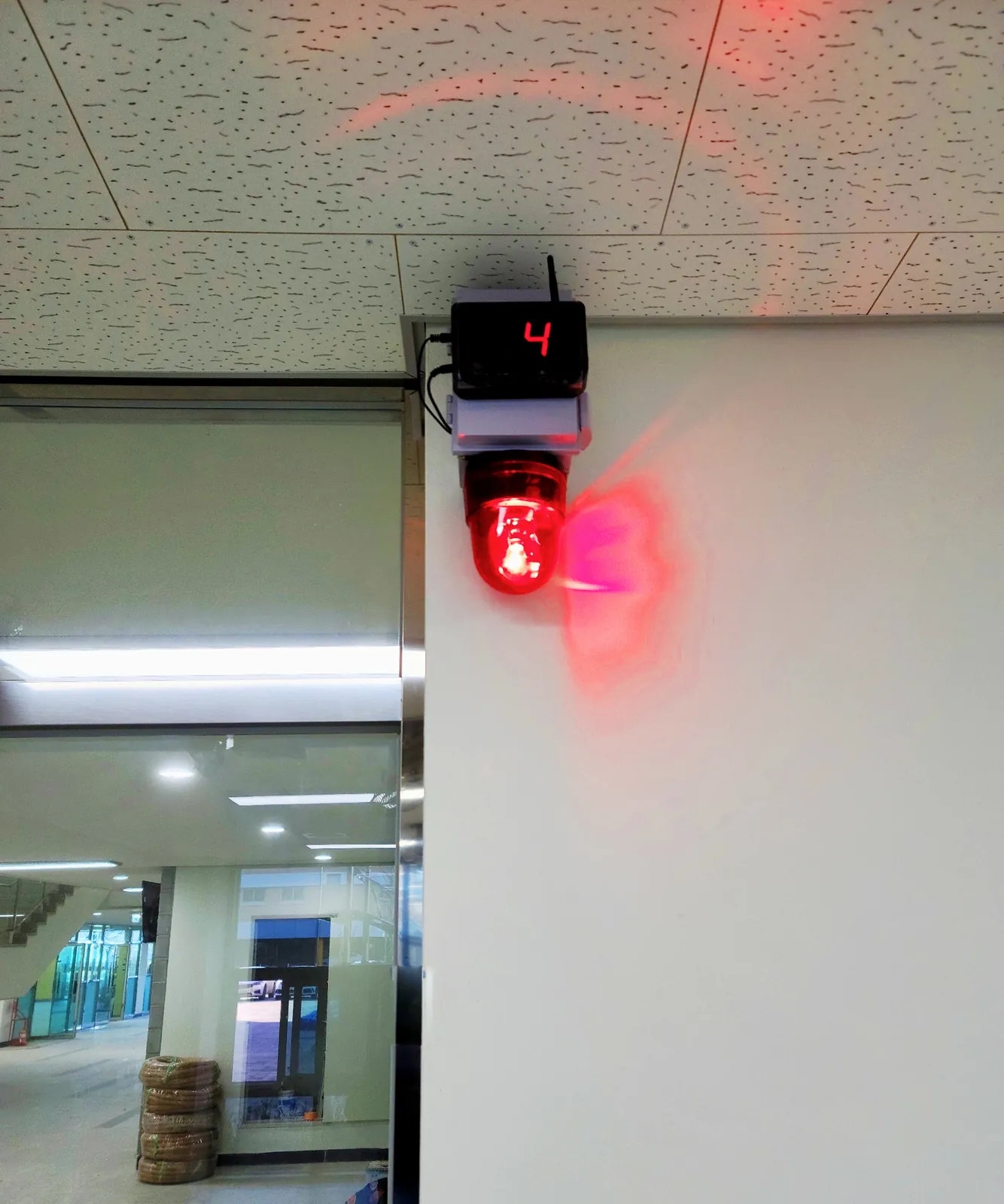

공원 · 대학 화장실 · 국립현충원 · 경찰청 02비상벨 + 중계기 + 1창 모니터 · 경광등, 또는 신호표시기 999개

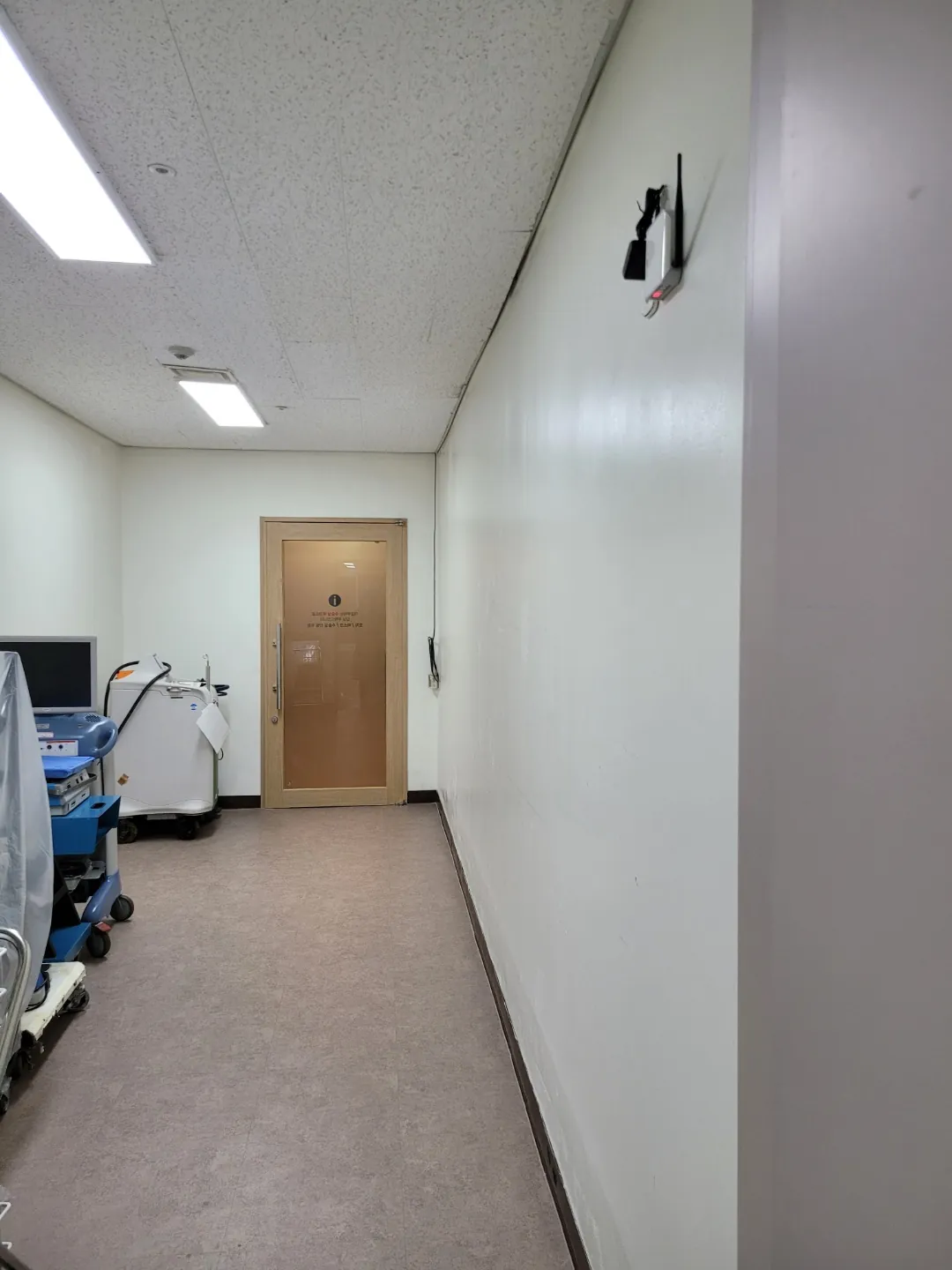

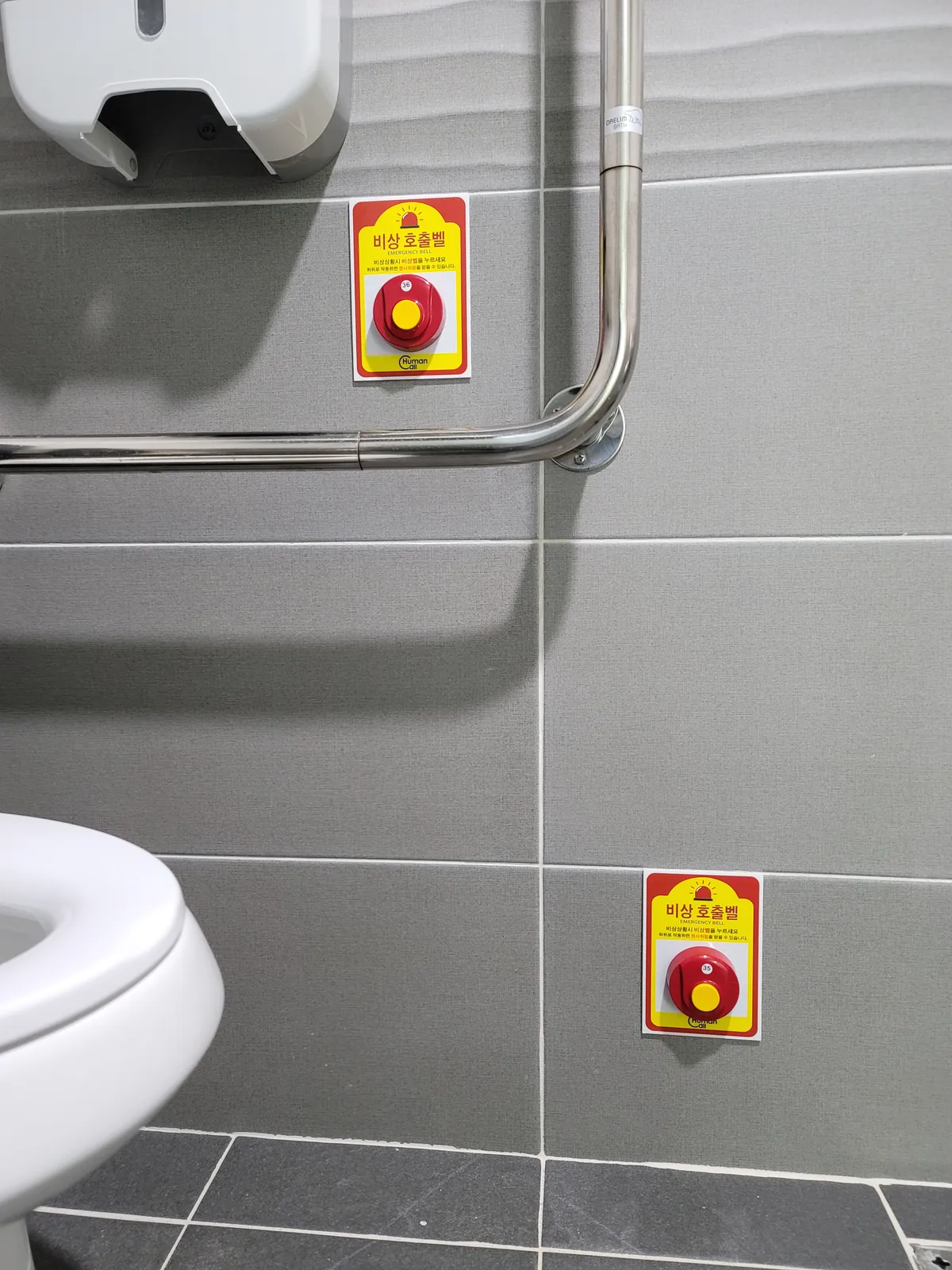

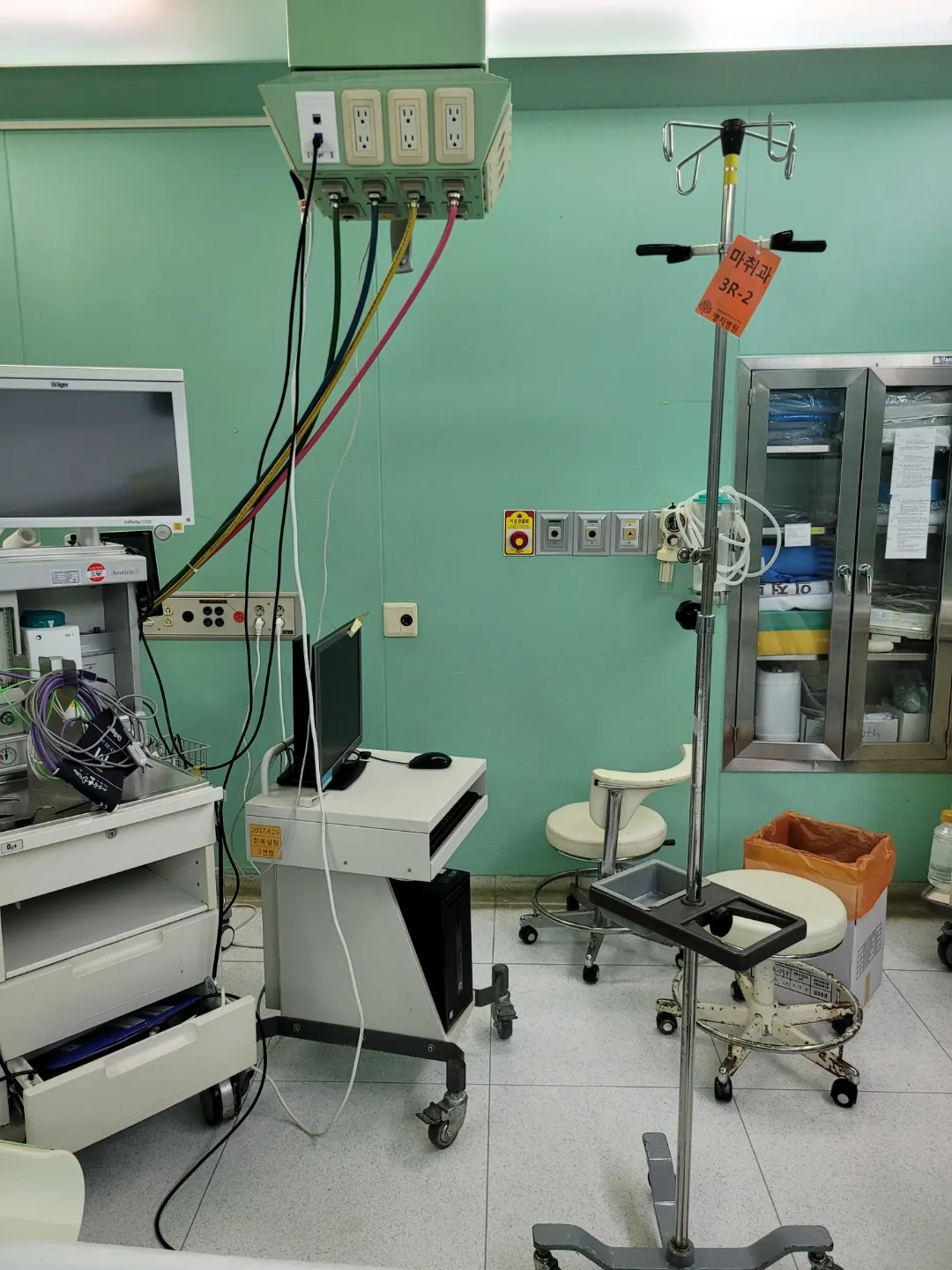

초 · 중 · 고 화장실 · 명지병원 수술실 · 행정복지센터 33개소 03호출벨 신호를 RS485로 PLC에 보내 물류 로봇을 부름
C사 자동화 물류센터 호출벨 140개 04비상버튼 하나로 AC 220 V 설비 전원을 차단
D사 차량정지 차단바 무선 제어 05센서 감지 · 장시간 미활동을 문자로 5명에게
독거노인 고독사 방지 · 1인 가구 · 무인 시설05PRODUCT LINE-UP
센서 · 스위치 · 비상벨은 스스로 전기를 만들고, 수신기 · 신호표시기 · 센서허브가 그 신호를 화면 · 경광등 · PC · 문자로 바꿉니다.
IoT · 스마트팩토리용 자가발전 무선 센서

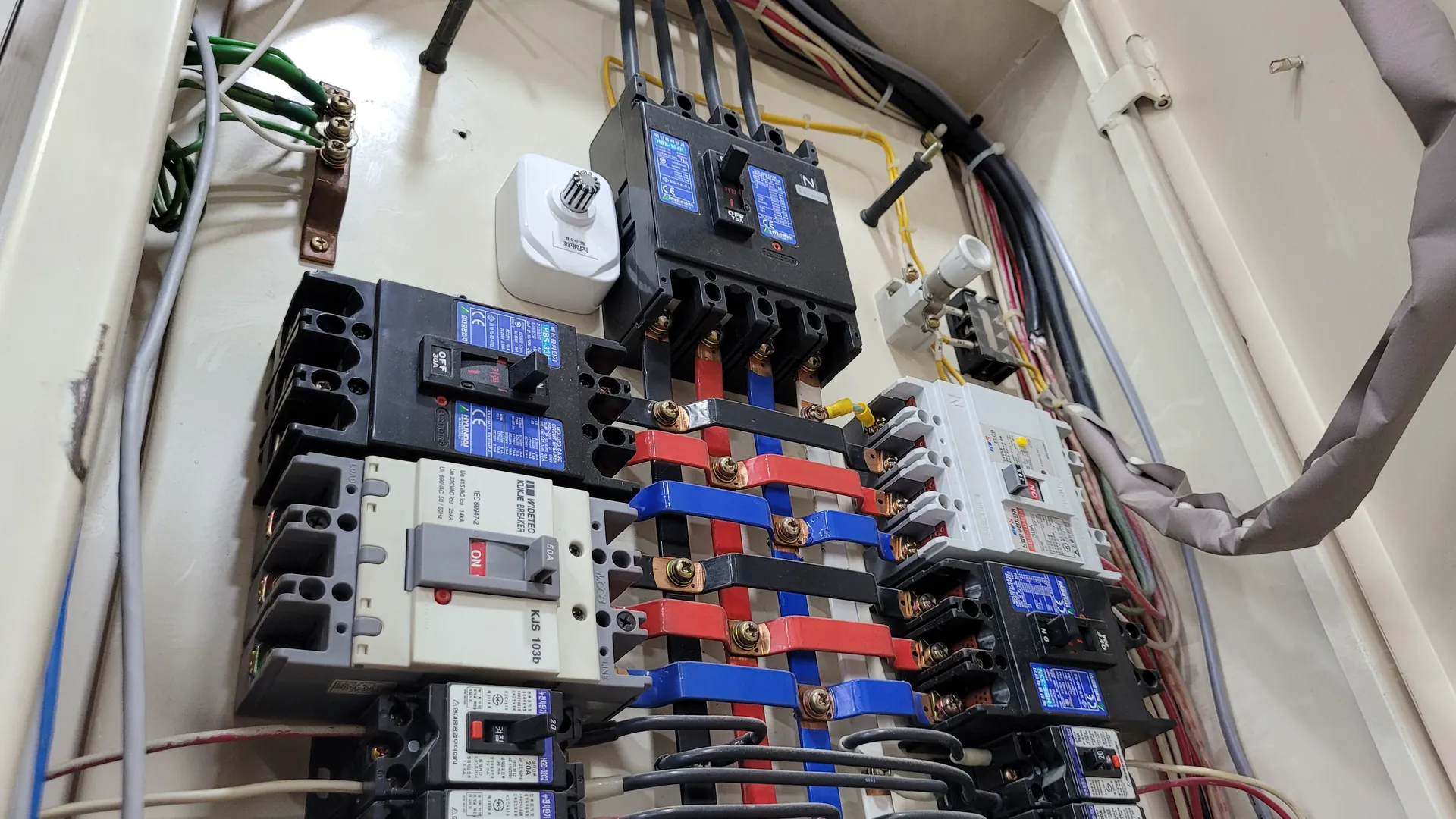

MWSF-100 자가발전 정온식 화재 감지 센서
배선 · 건전지 없이 온도 상승의 열로 신호를 보내는 화재 감지 센서
자세히 보기

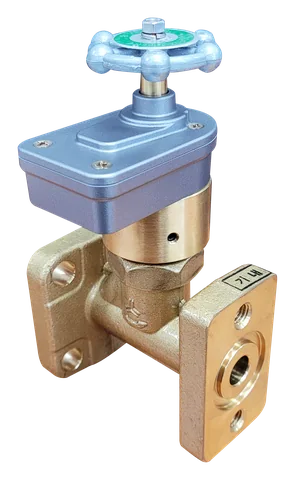

MWSG-100 자가발전 밸브 개폐 감지 센서
기존 밸브에 덧붙여 열림 · 닫힘을 무선으로 알리는 무전원 센서
자세히 보기

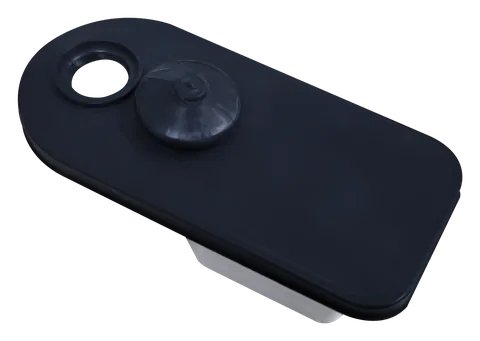

MWSD-100 자가발전 도어 개폐 감지 센서
문이 열리고 닫히는 힘으로 신호를 보내는 무전원 도어 센서
자세히 보기

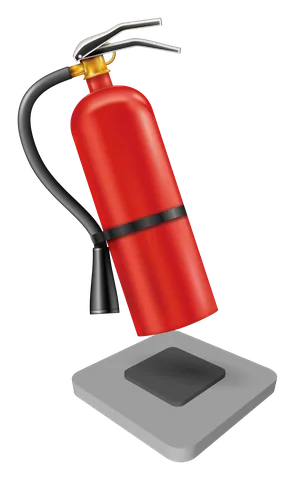

자가발전 물품 이동 감지 센서
소화기 · 물류 · 귀중품이 움직이면 스스로 신호를 보내는 센서
자세히 보기

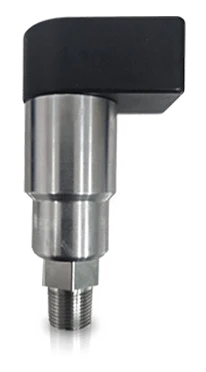

MWSOP-100 자가발전 이상 압력 감지 센서
배관 압력이 설정값을 넘으면 스스로 신호를 보내는 센서
자세히 보기

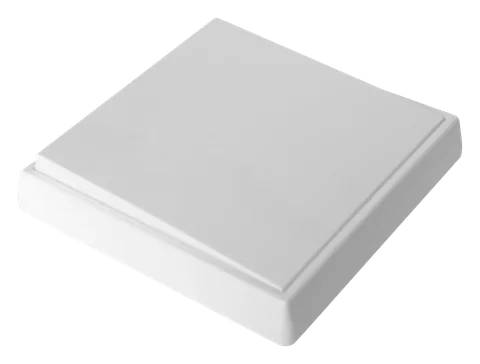

자가발전 무선 스위치 시스템
자가발전 · RF 무선 호출 시스템
센서 신호 수신 · 표시 · PC · 문자
06FIELD PROOF
변전소 · 지하철 무인변전소 · 물류센터 · 학교와 병원에서 자가발전 센서가 실제로 신호를 보내고 있습니다.

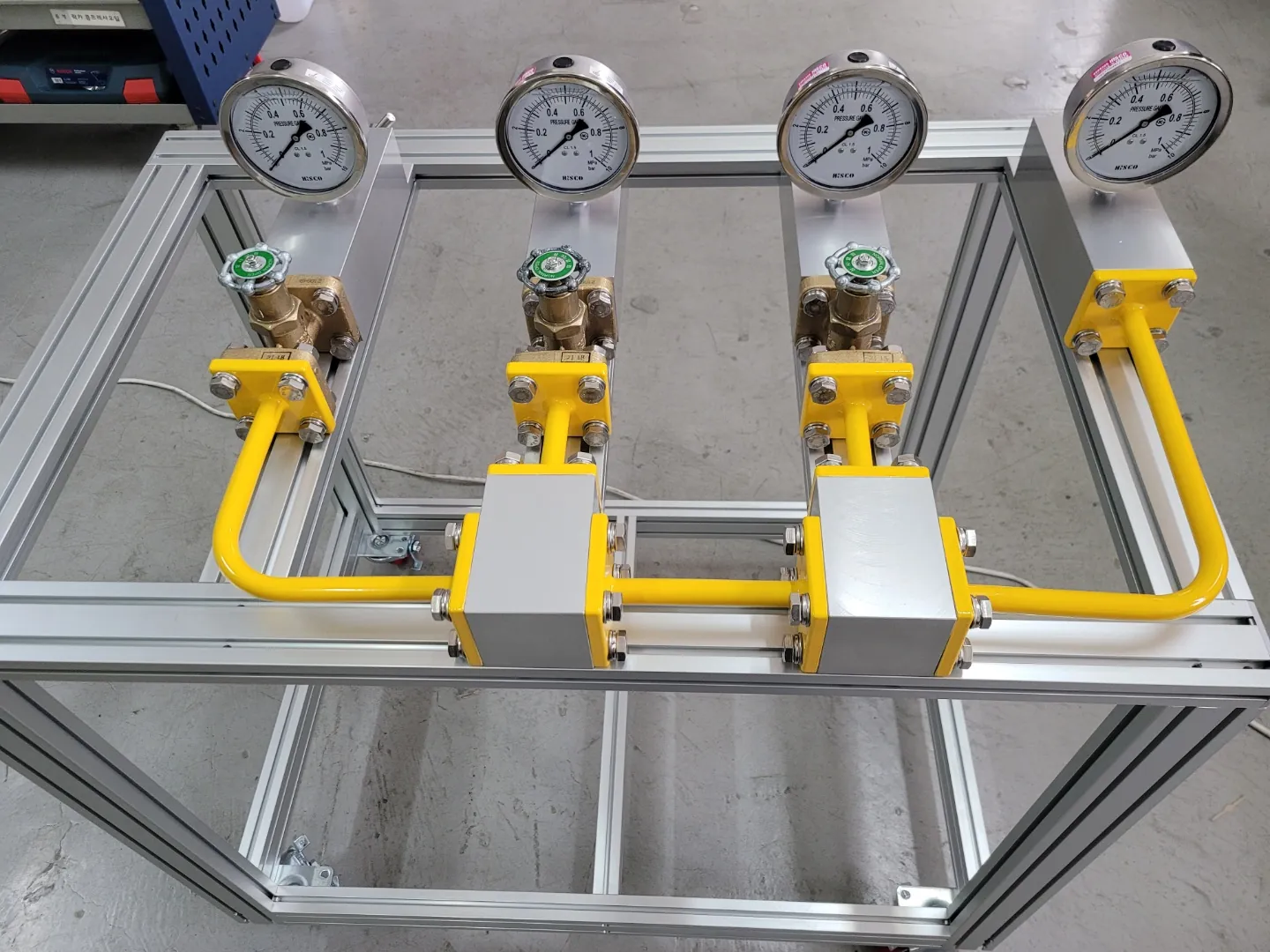

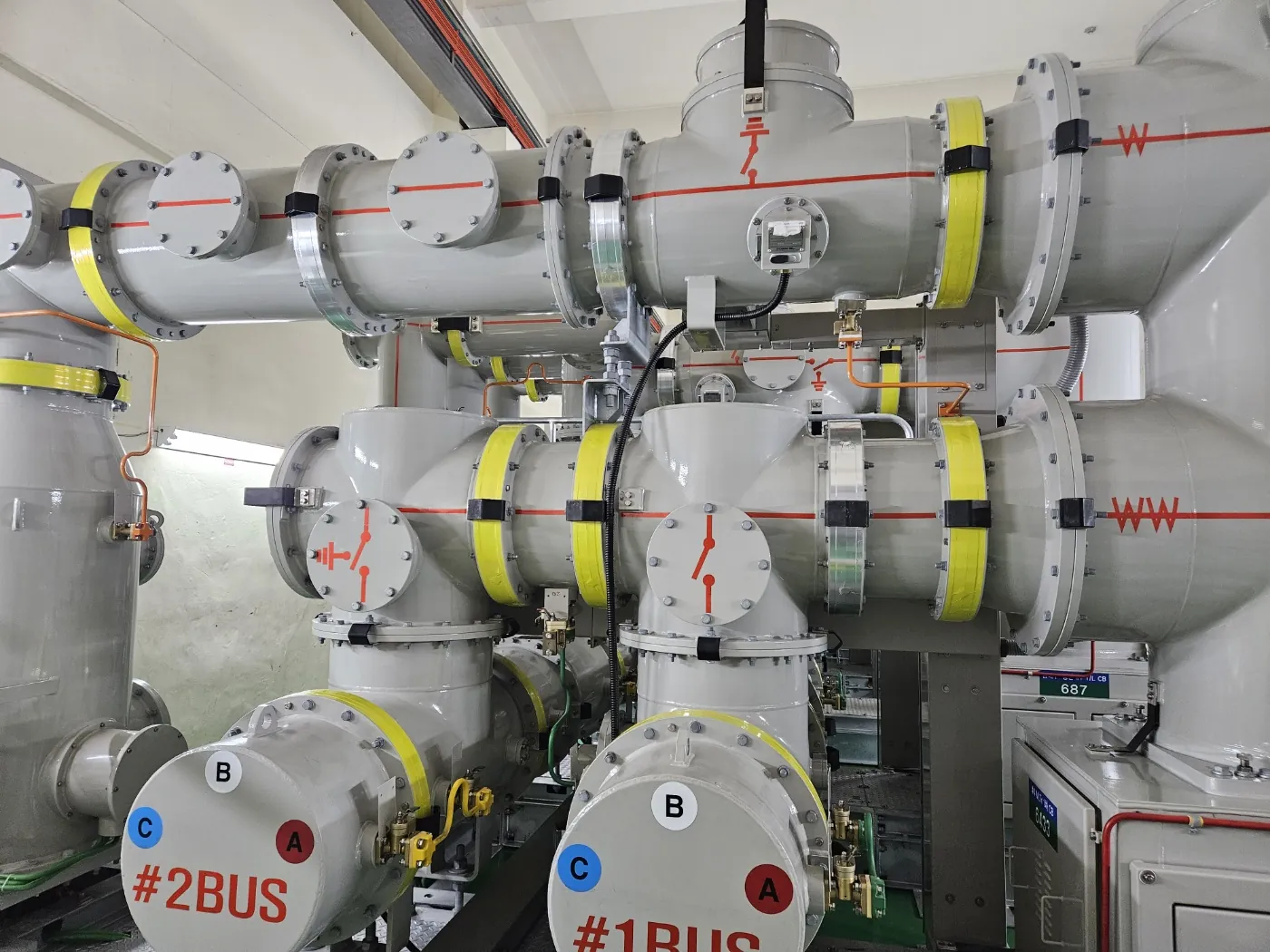

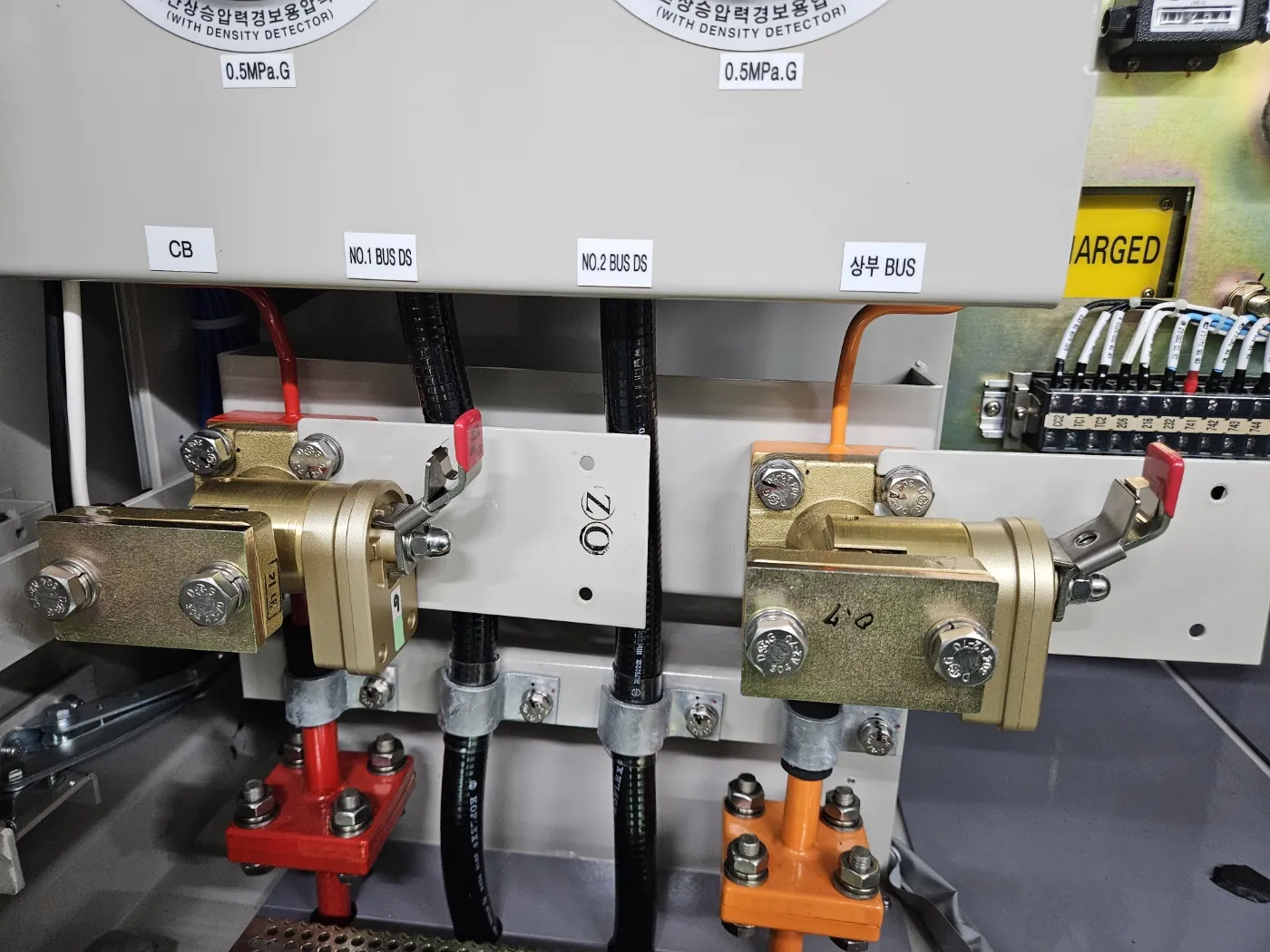

GIS 변전소 전력안전 플랫폼GIS 가스밸브 개폐 감지 · LED 패널 표시
LCD 현장 감시 + RS-485 릴레이 접점으로 SCADA 연동
GIS 밸브 300 · PNL 도어 100 · PNL 온도 100, IEC 61850 전담감시반

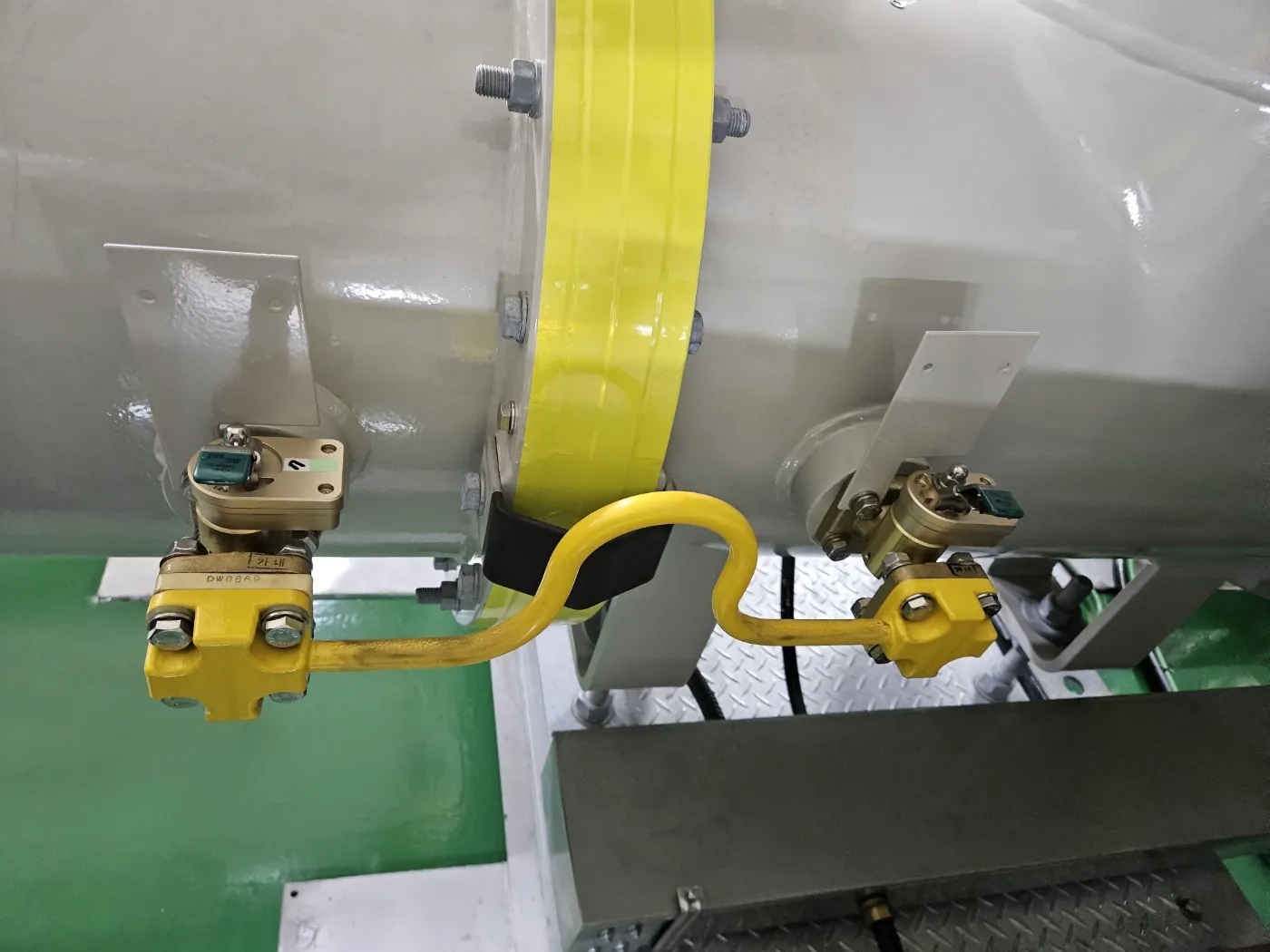

운전 중인 GIS의 가스밸브를 착오로 조작하면 절연이 파괴되어 광역 정전으로 이어질 수 있습니다. 기존 밸브에 센서부만 덧붙여 열림 · 닫힘을 실시간으로 보여 줍니다.
07SYSTEM INTEGRATION
단순 번호 표시부터 PC 모니터링, 휴대폰 문자, PLC · SCADA 관제까지 네 가지 방식으로 연결합니다.

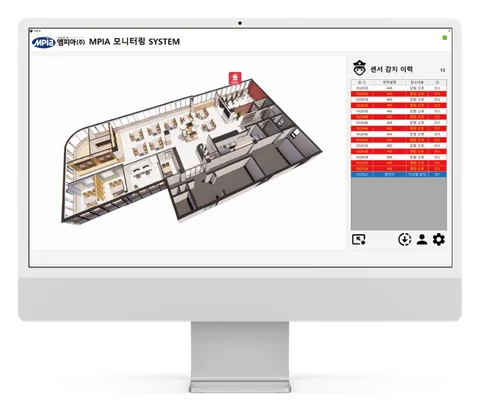

신호표시기가 센서 번호를 표시하고 RS485로 PC 프로그램에 센서 상태(열림/닫힘)와 감지 기록을 남깁니다. 중첩 신호는 최대 10개까지 저장됩니다.
리피터MWSR2-900 · 선택

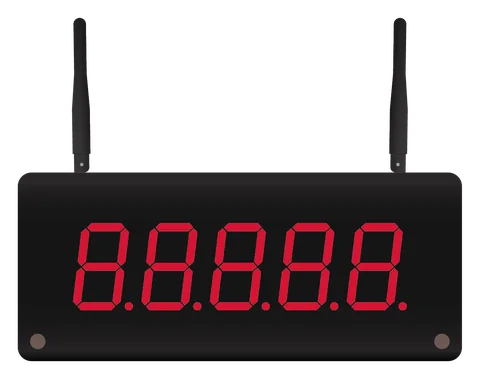

신호표시기MWSM-700센서허브를 인터넷(LAN)에 연결하면 센서가 동작할 때 엠피아 중앙 서버를 거쳐 등록된 번호 최대 5개로 문자를 보냅니다.

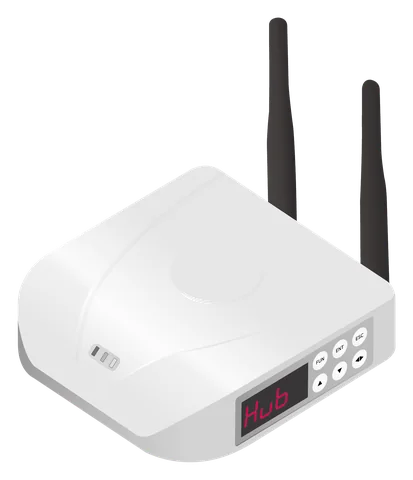

센서허브MWSH-300수신기 정보를 PLC 제어반과 릴레이 모듈로 넘겨 자동화 로봇을 제어하거나, 릴레이 접점으로 SCADA에서 감시합니다.
리피터MWSR2-900 · 선택신호표시기MWSM-700센서 정보를 TCP/IP로 바꿔 LTE 이동통신 라우터로 인터넷 기반 관제 플랫폼에 보냅니다.
리피터MWSR2-900 · 선택신호표시기MWSM-70008CERTIFICATIONS

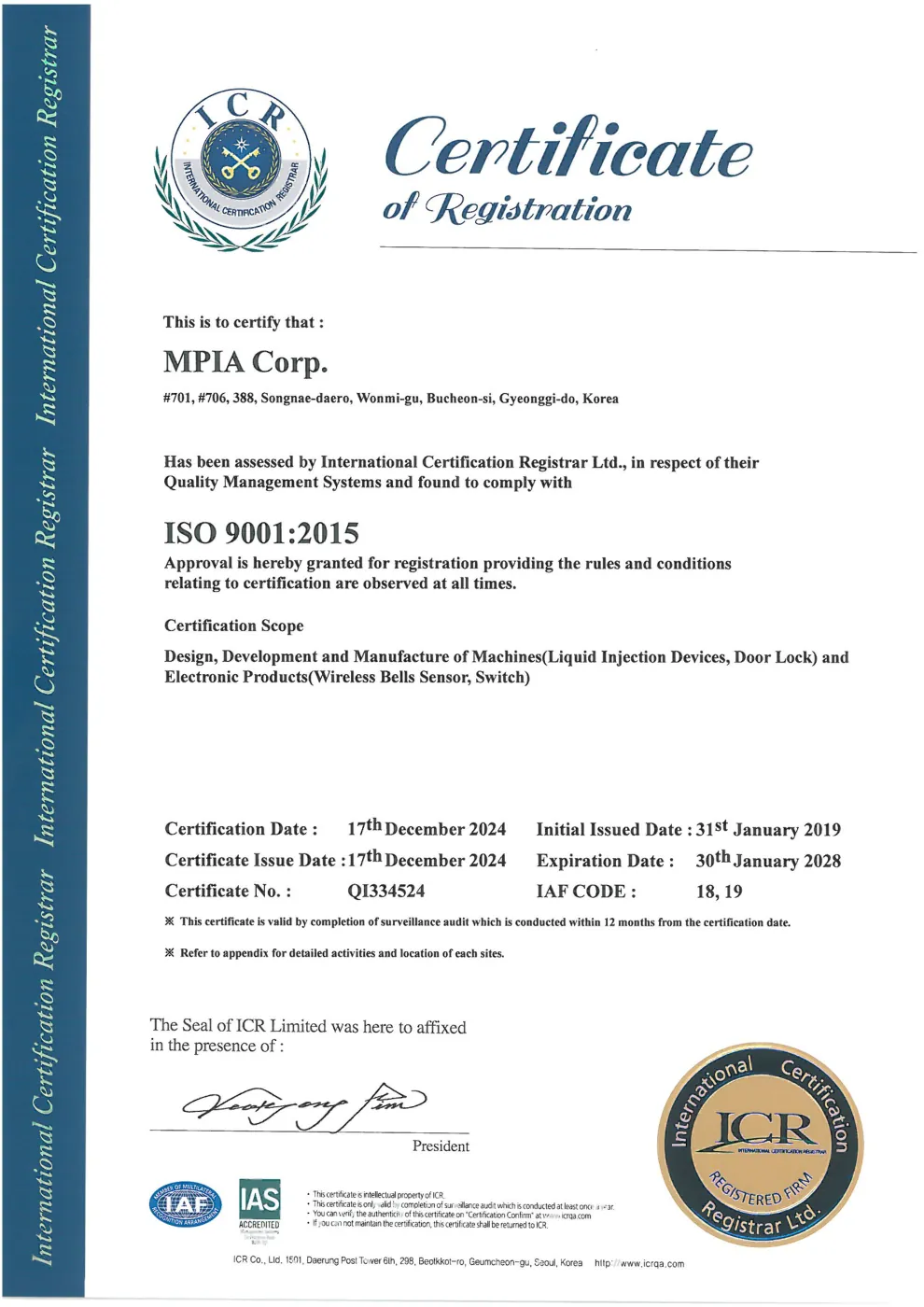

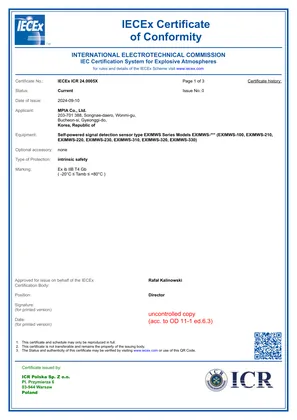

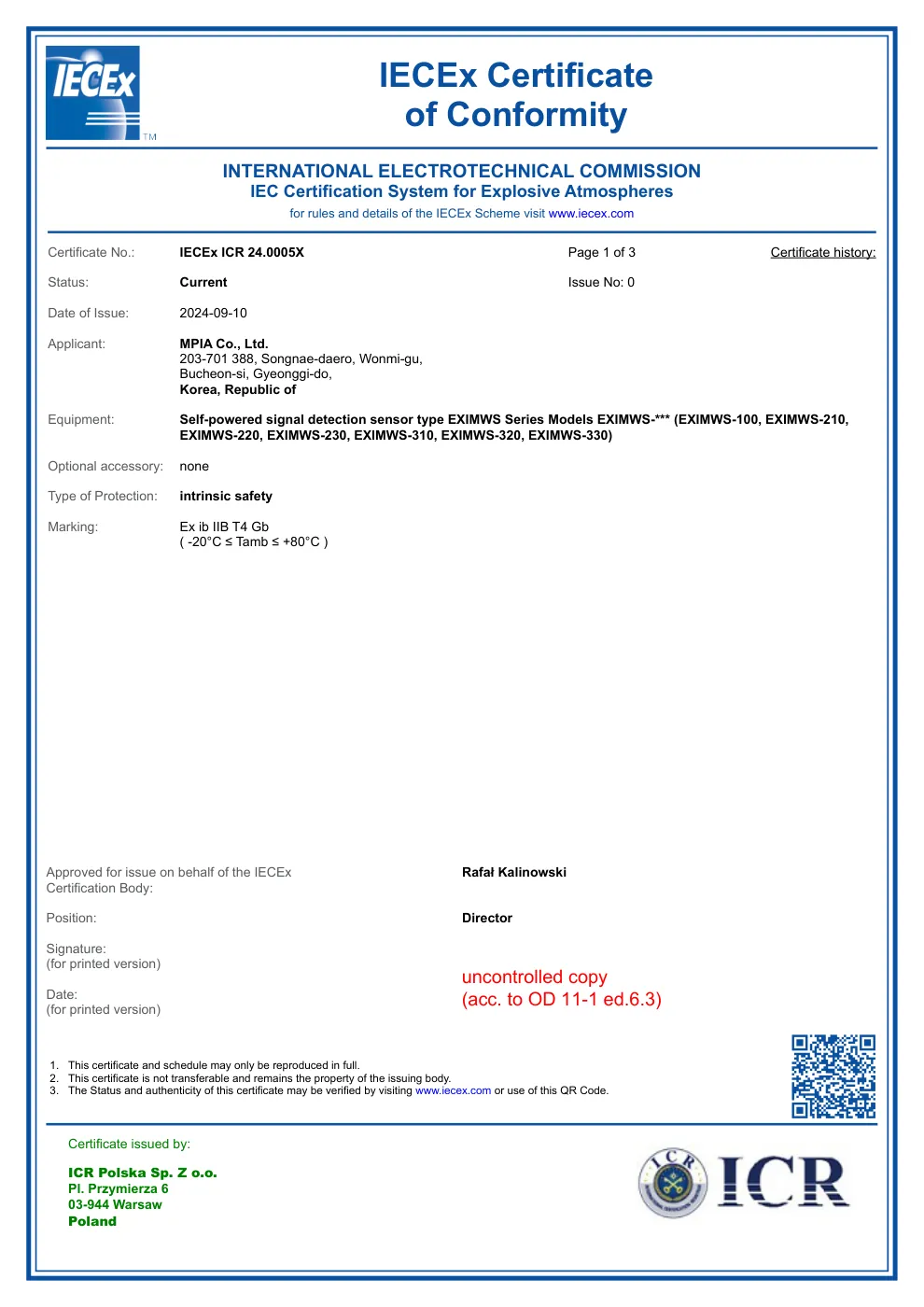

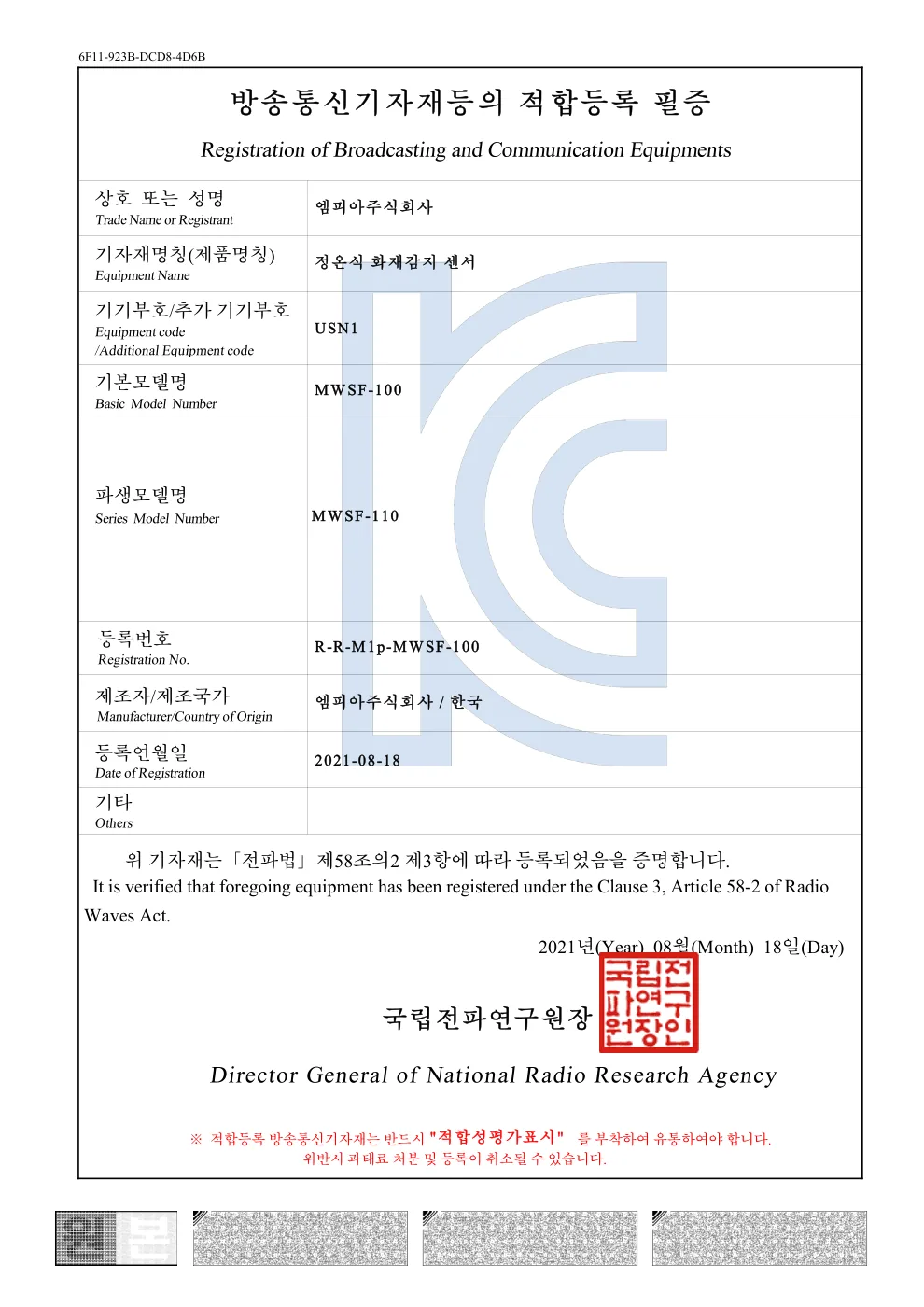

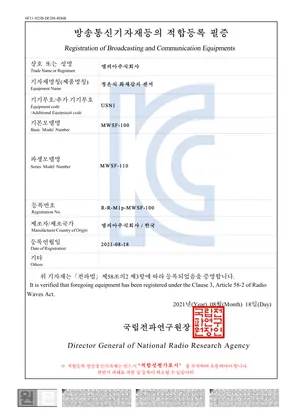

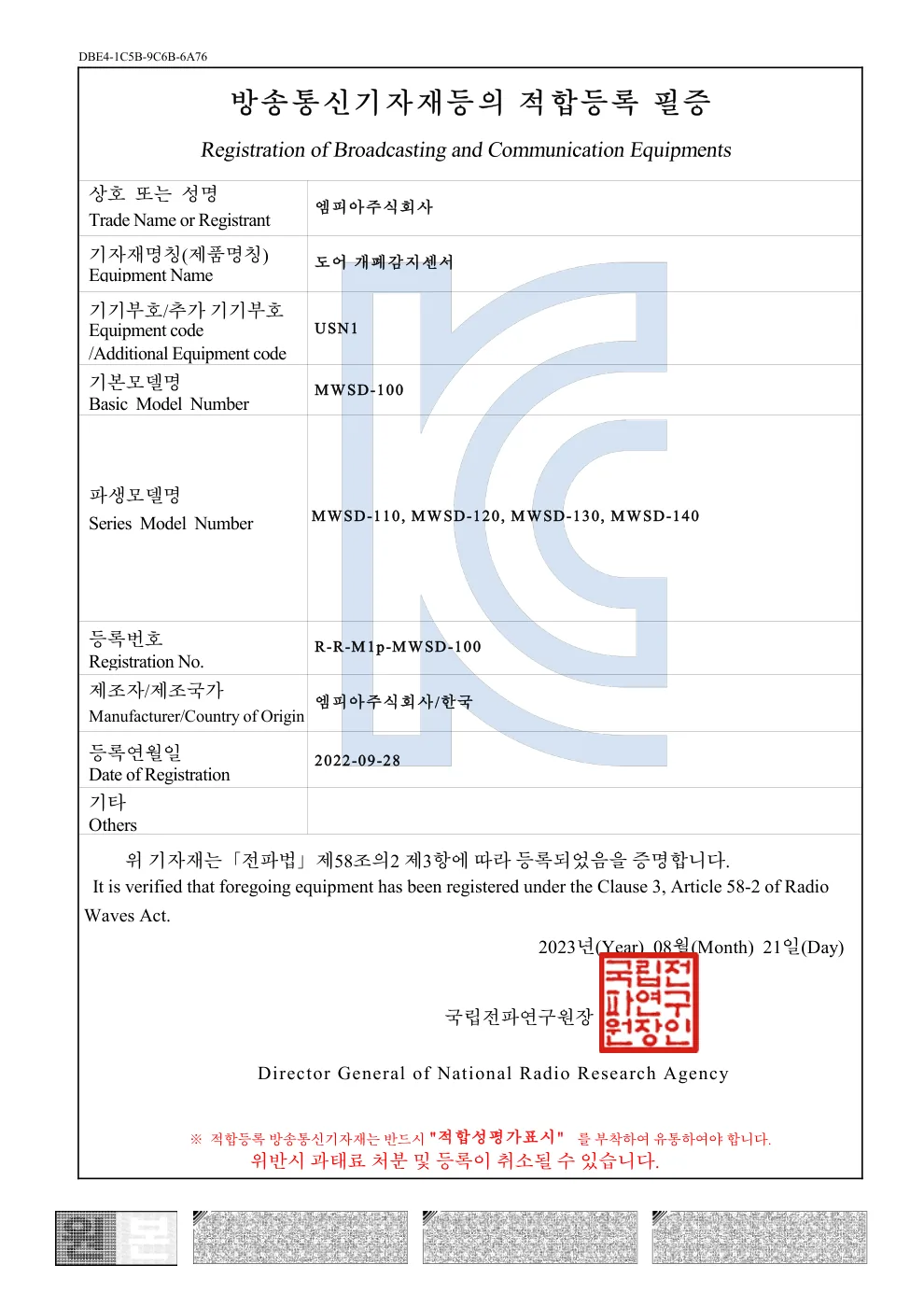

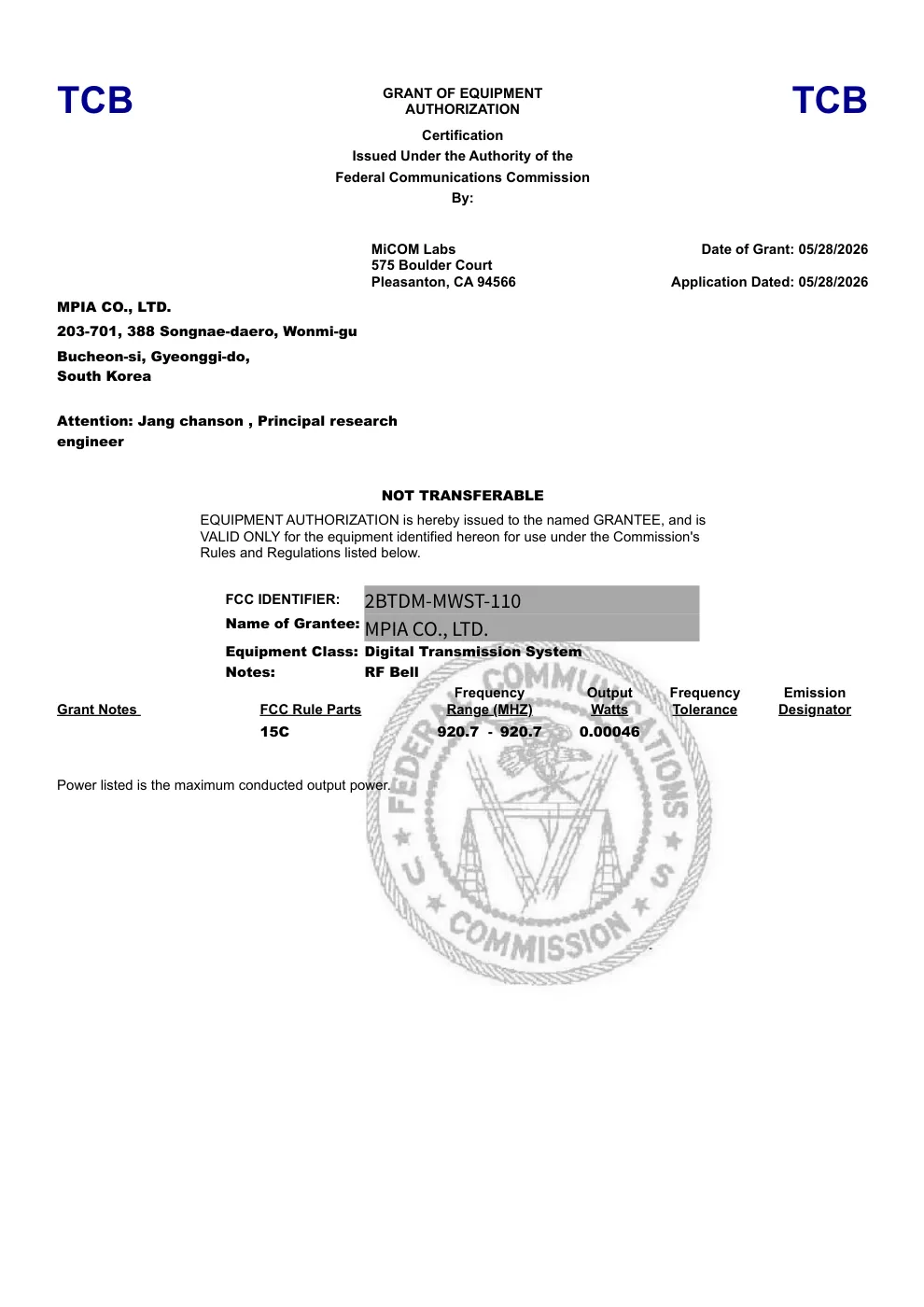

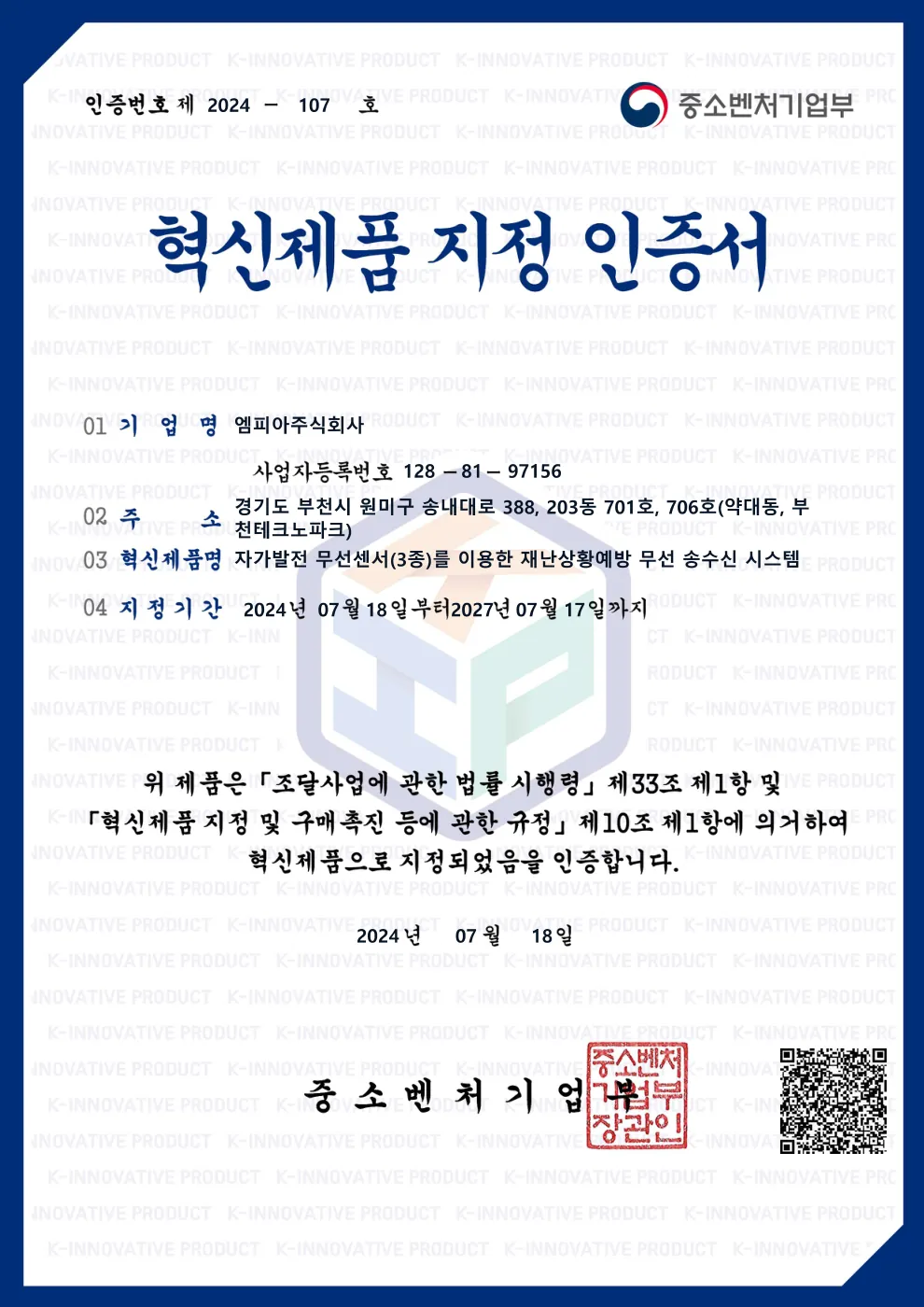

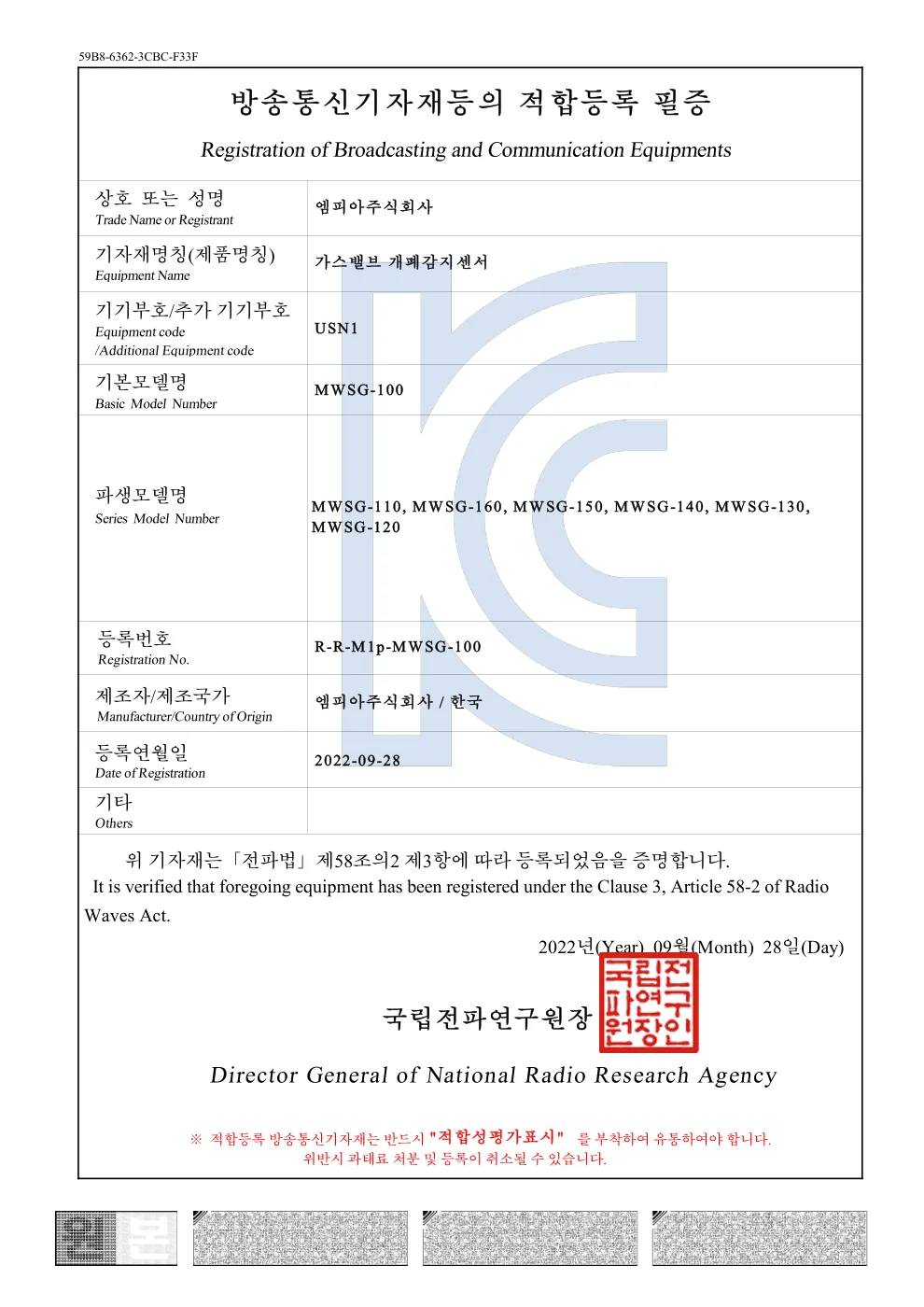

국제 방폭(IECEx) · 미국 FCC · 일본 MIC · 국내 KC와 혁신제품 지정까지, 쓰는 곳의 기준을 통과했습니다.
09R&D · FACTORY

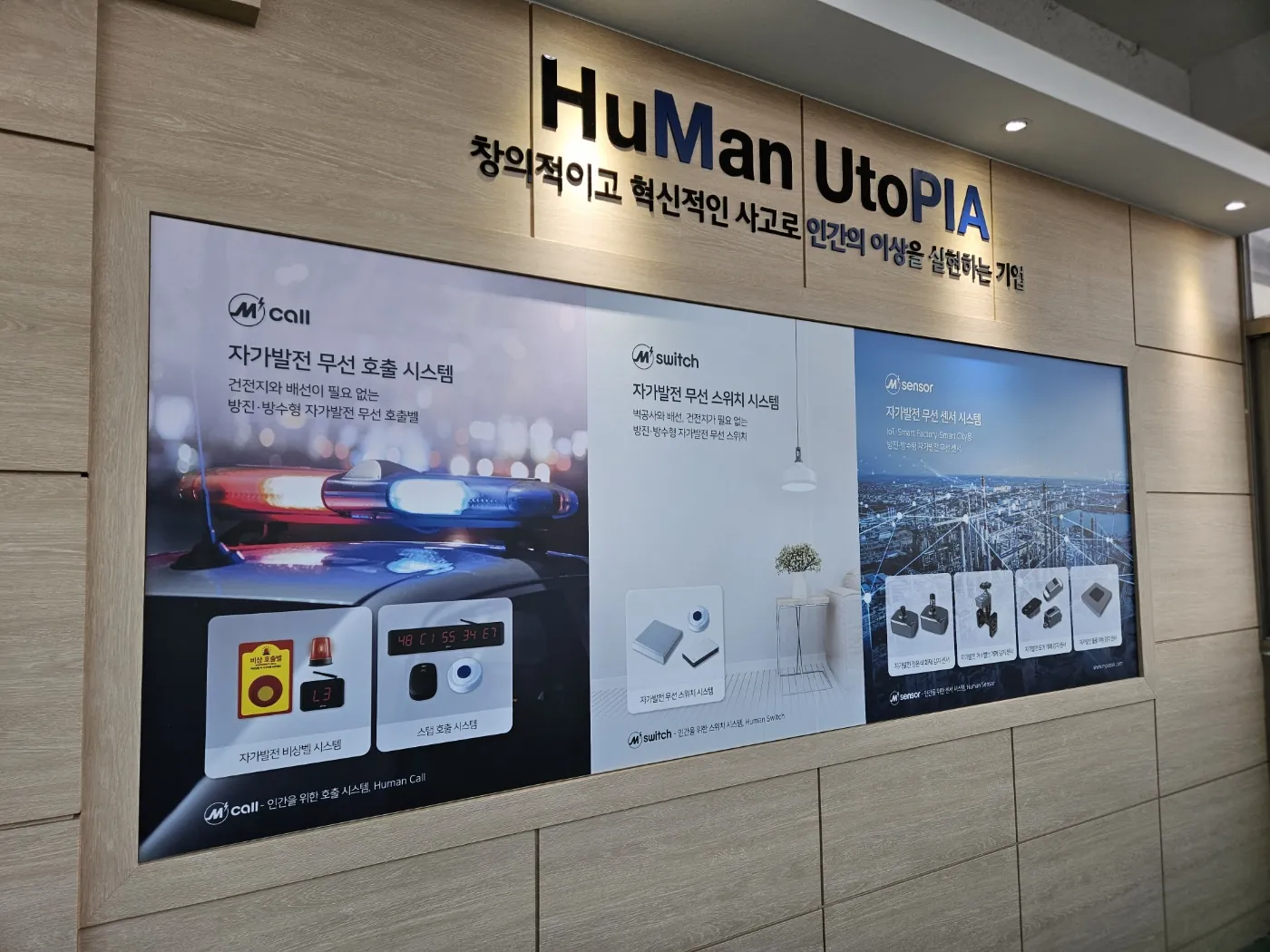

부천테크노파크 2단지 203동 — 701호 기술연구소에서 설계하고 시험하며, 706호 공장에서 생산합니다.
MPIA FILM
엠피아(주)는 2004년 설립된 에너지 하베스팅 자가발전 무선 센서 제조기업입니다.
외부에서 전달되는 힘(운동에너지)을 전기에너지로 바꿉니다. 버튼을 누르거나 문 · 밸브가 움직이면 자석이 코일 사이를 빠르게 움직이고, 이때 자기장의 흐름이 바뀌며 기전력이 생깁니다(패러데이의 전자기 유도 법칙). 10 N의 힘으로 최대 14 W를 만들고, 그 전기로 10 mW 저전력 신호를 3회 보냅니다.

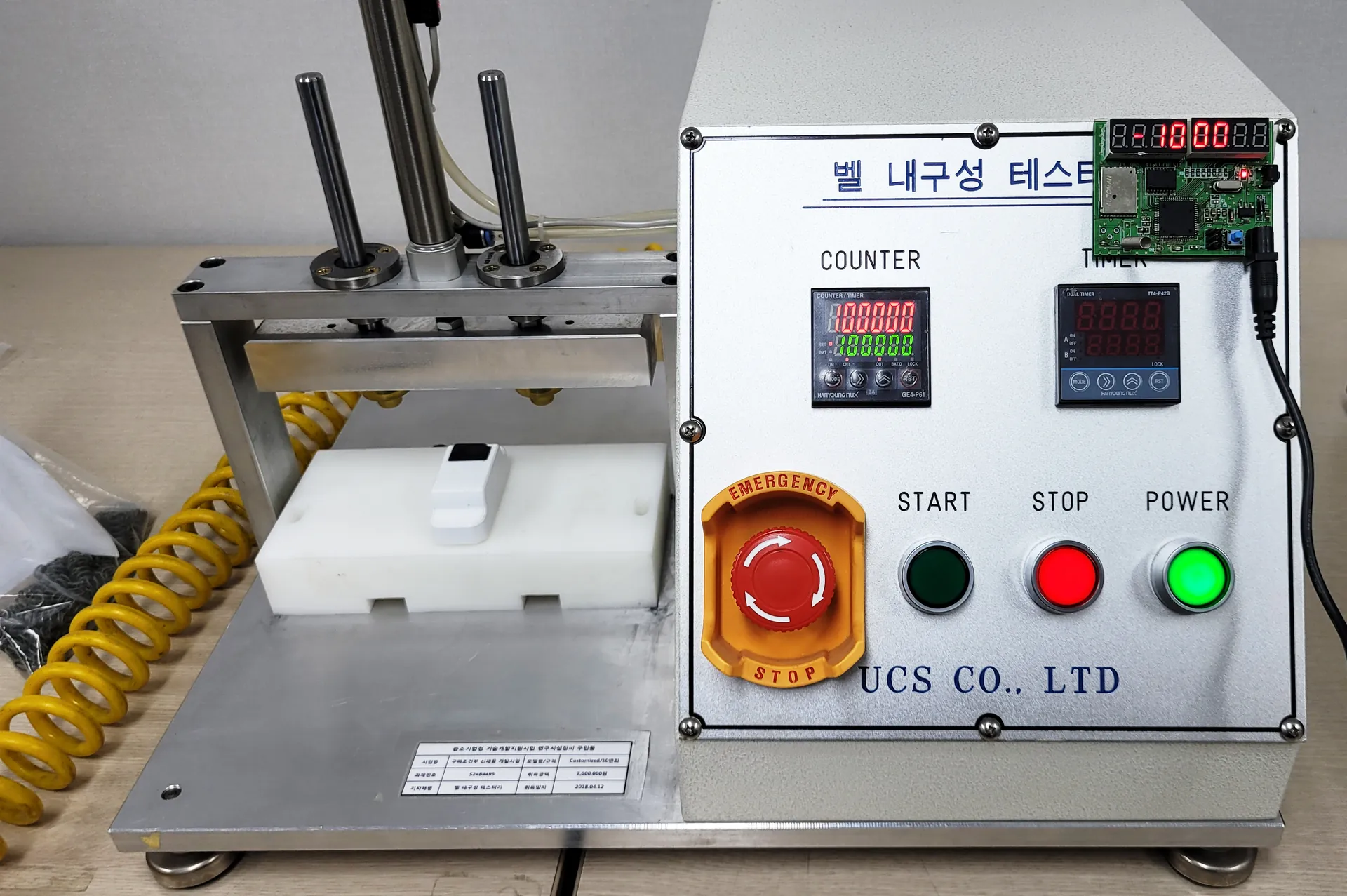

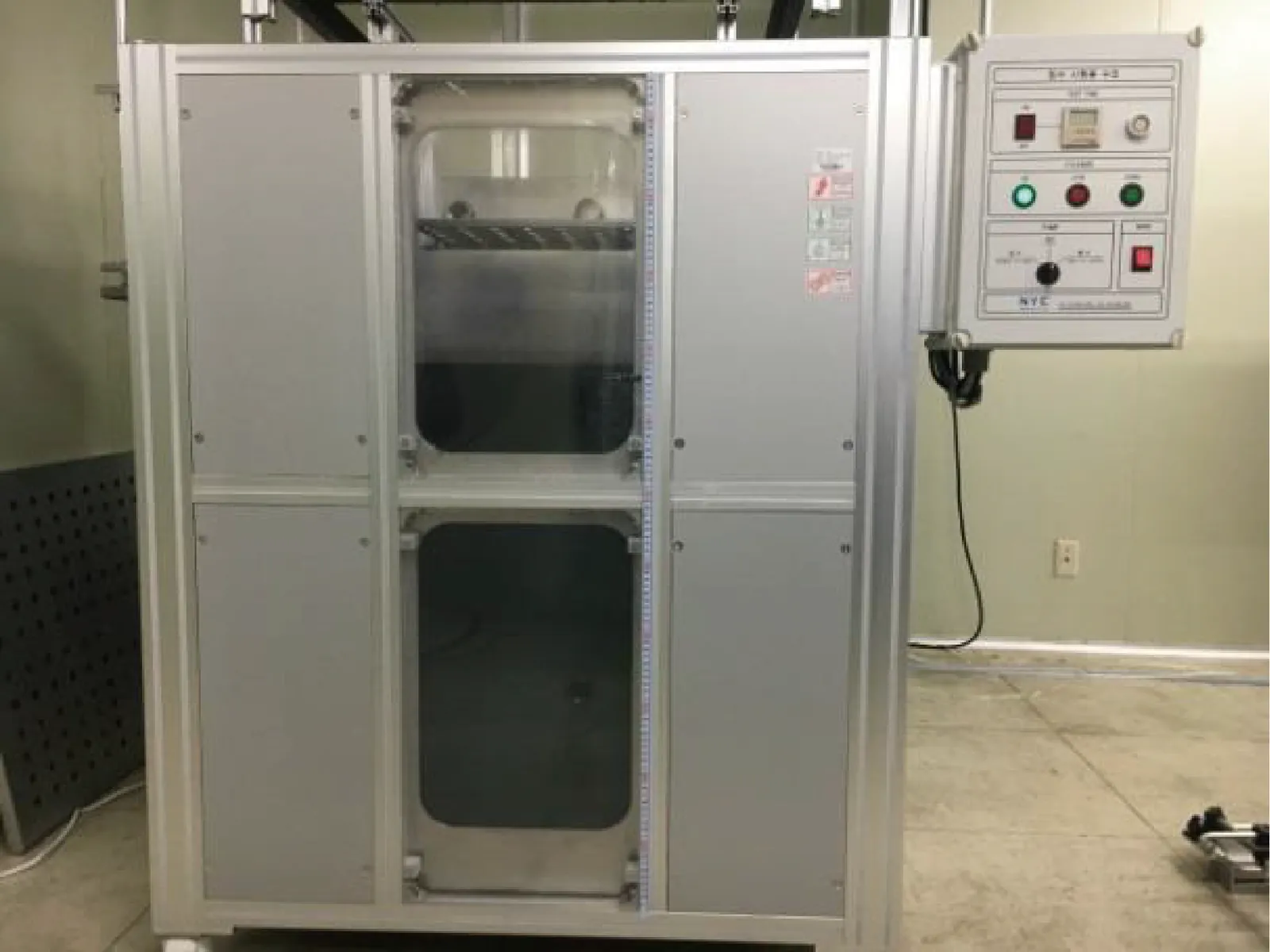

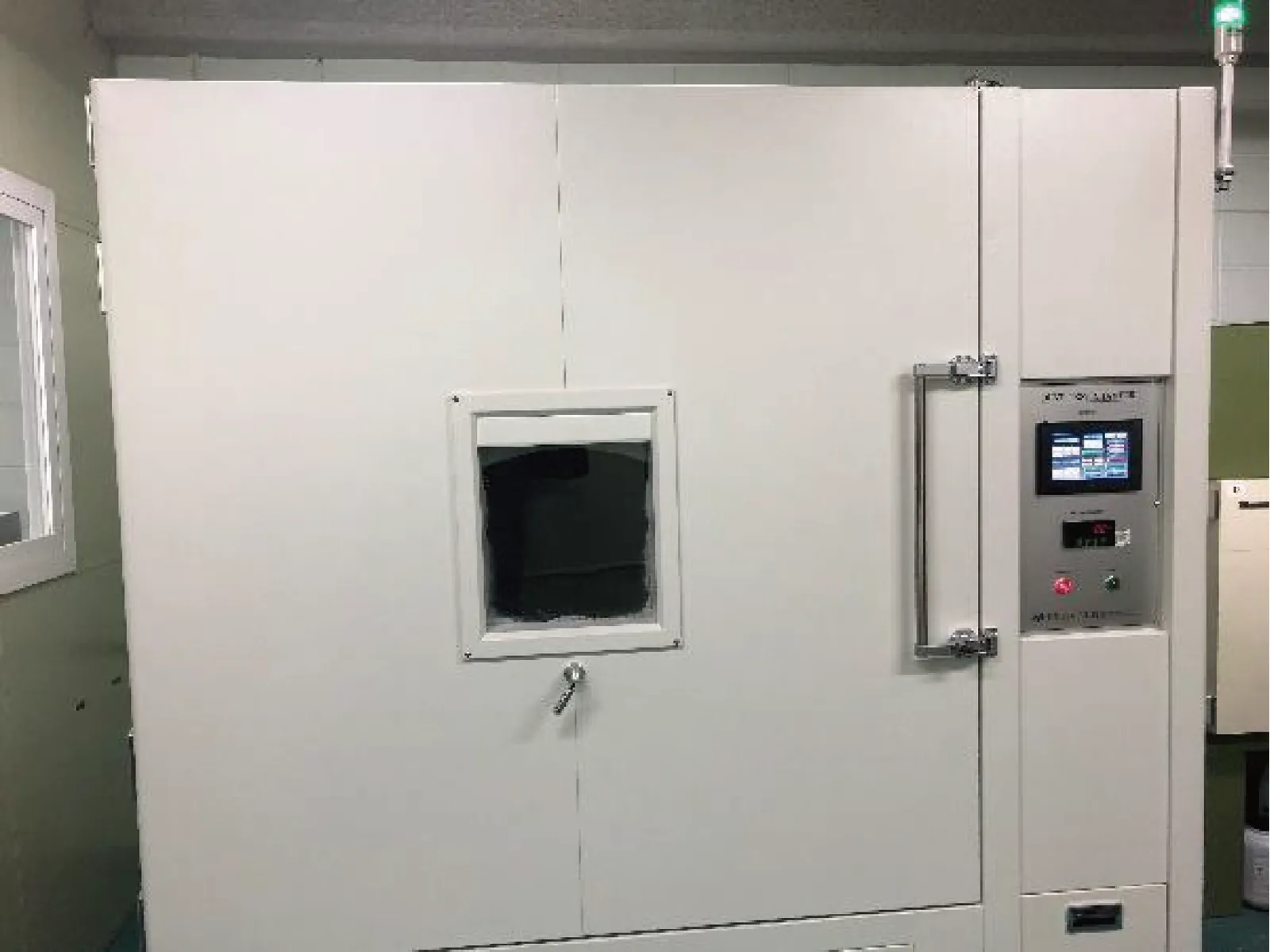

건전지가 없어 건전지 수명에 묶이지 않습니다. 내구성 테스터로 10만 회 동작과 RF 신호 송 · 수신을 확인했고, KS C IEC 60529 기준 방진(IP5X) · 방수(IPX7) 시험을 통과해 IP57 등급을 확인했습니다.

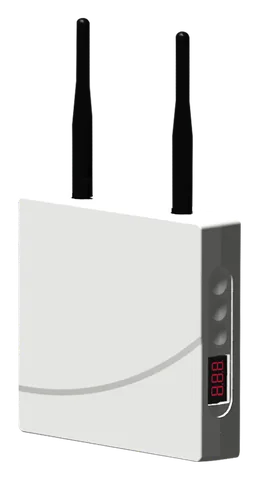

센서 송신 거리는 장애물이 없는 open field 기준 약 100 m입니다. 리피터(MWSR2-900)를 더하면 약 1 km씩 늘어납니다. 철 구조물 · 콘크리트 벽 · 배전반 내부처럼 장애물이 많은 곳은 거리가 줄어들 수 있어, 현장 조건을 보고 리피터 위치를 정합니다.
CONTACT MPIA
설치 현장과 조건을 알려 주시면 맞는 센서와 시스템 구성을 제안해 드립니다.
설치 장소 · 수량 · 연동할 시스템(PC · 문자 · SCADA)을 적어 주시면 기술 담당자가 직접 답변합니다.
