自己発電定温式火災感知センサー

Name: 自己発電定温式火災感知センサー
Brand: M sensor

配線・乾電池なしで、温度上昇の熱で信号を送る火災感知センサー

MWSF-100MWSF-110

配線も電池も不要な、世界初の自己発電定温式火災感知センサーです。温度が上がるとSMAが伸びるかガラスバルブが割れてセンサーを動かし、その力で電気をつくって信号を送ります。そのため、設置が難しい狭い空間・産業現場・老朽施設にすぐ取り付けられます。

電源自己発電（電池不要）
防塵・防水IP57
送信距離約 100 m (open field)
作動温度約 75–85 ℃（SMA型）・90 ℃（ガラスバルブ型）
再使用SMA型は冷却後に再使用可能

この製品について問い合わせる製品仕様

01動作原理

熱（火災・温度上昇）
設定温度に達すると感知部が反応します。
熱エネルギー → 運動エネルギー
SMAが膨張するか、ガラスバルブ内の液体が膨張してガラス管が割れます。
自己発電・RF送信
その動きで発電し、信号を送ります。
リアルタイムモニタリング
信号表示器・センサーハブ・PC・SMSで状況を伝えます。

02特長

熱で動作する自己発電

電線も乾電池もなく、熱エネルギーで動作します。

狭い空間への設置

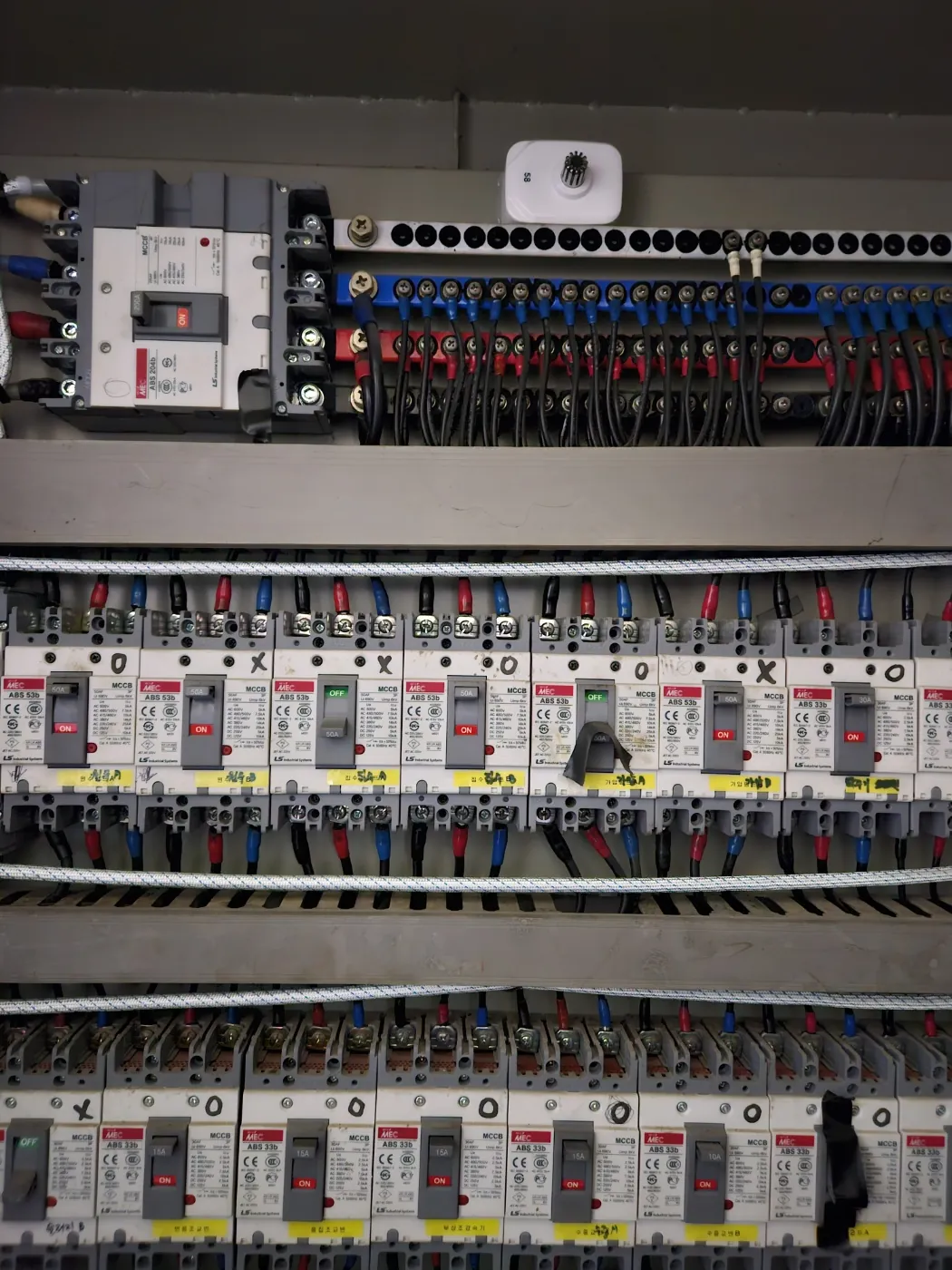

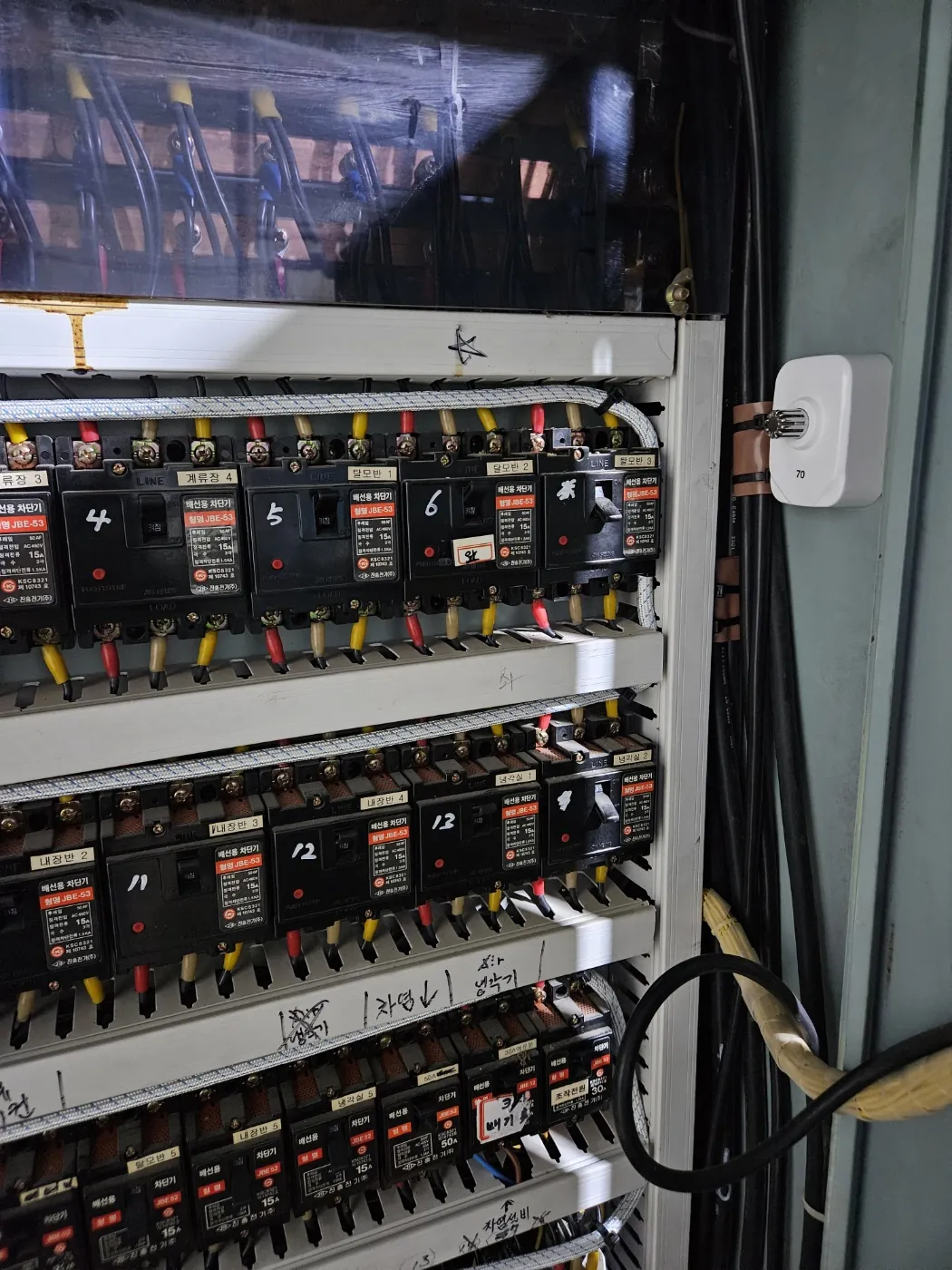

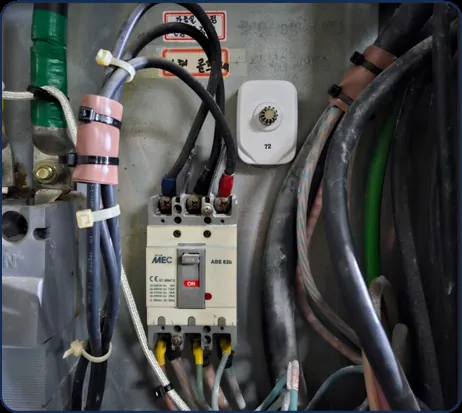

分電盤・配電盤・ケーブル管のように、設置・管理が難しかった場所に取り付けられます。

防塵・防水 IP57

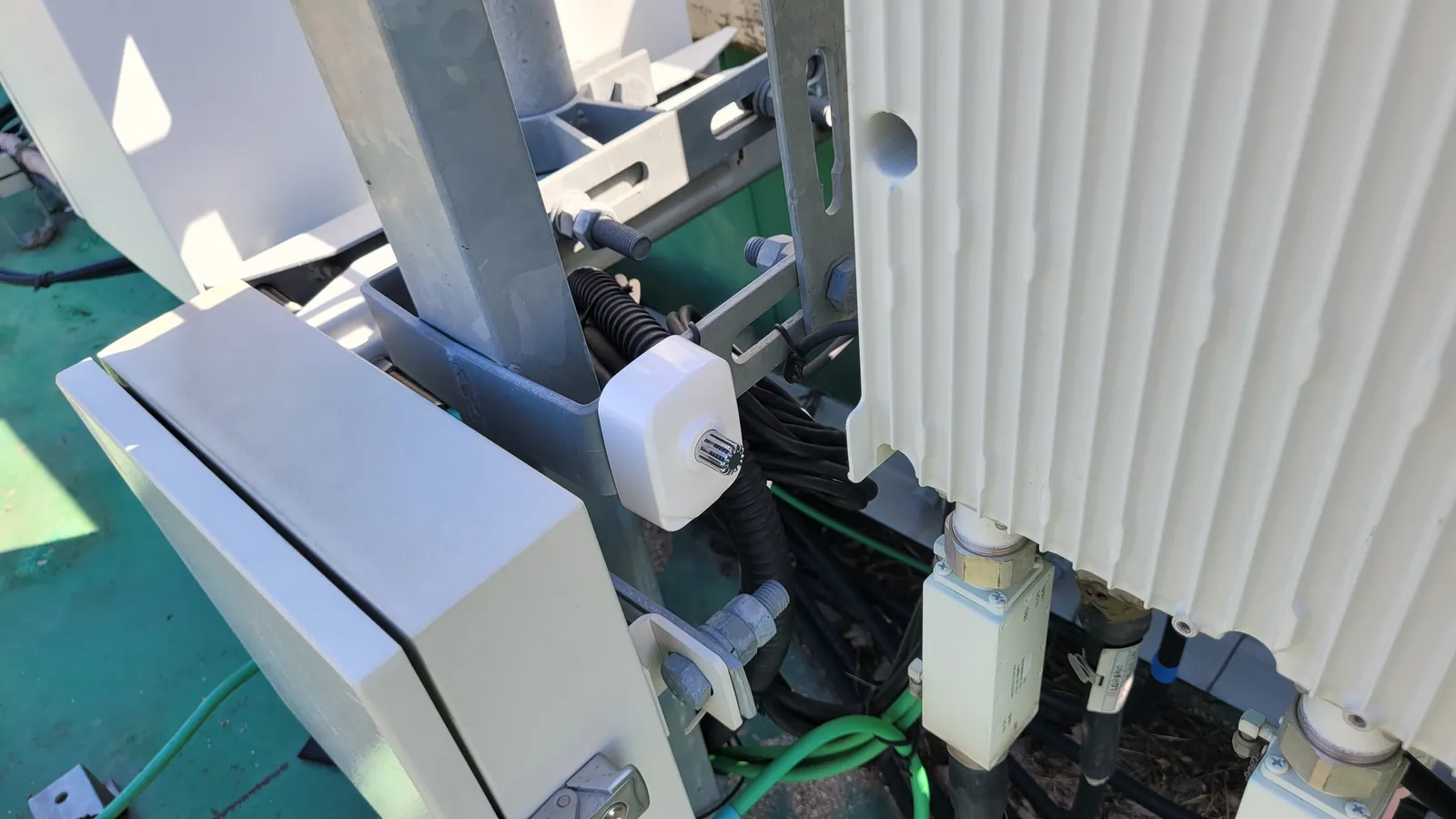

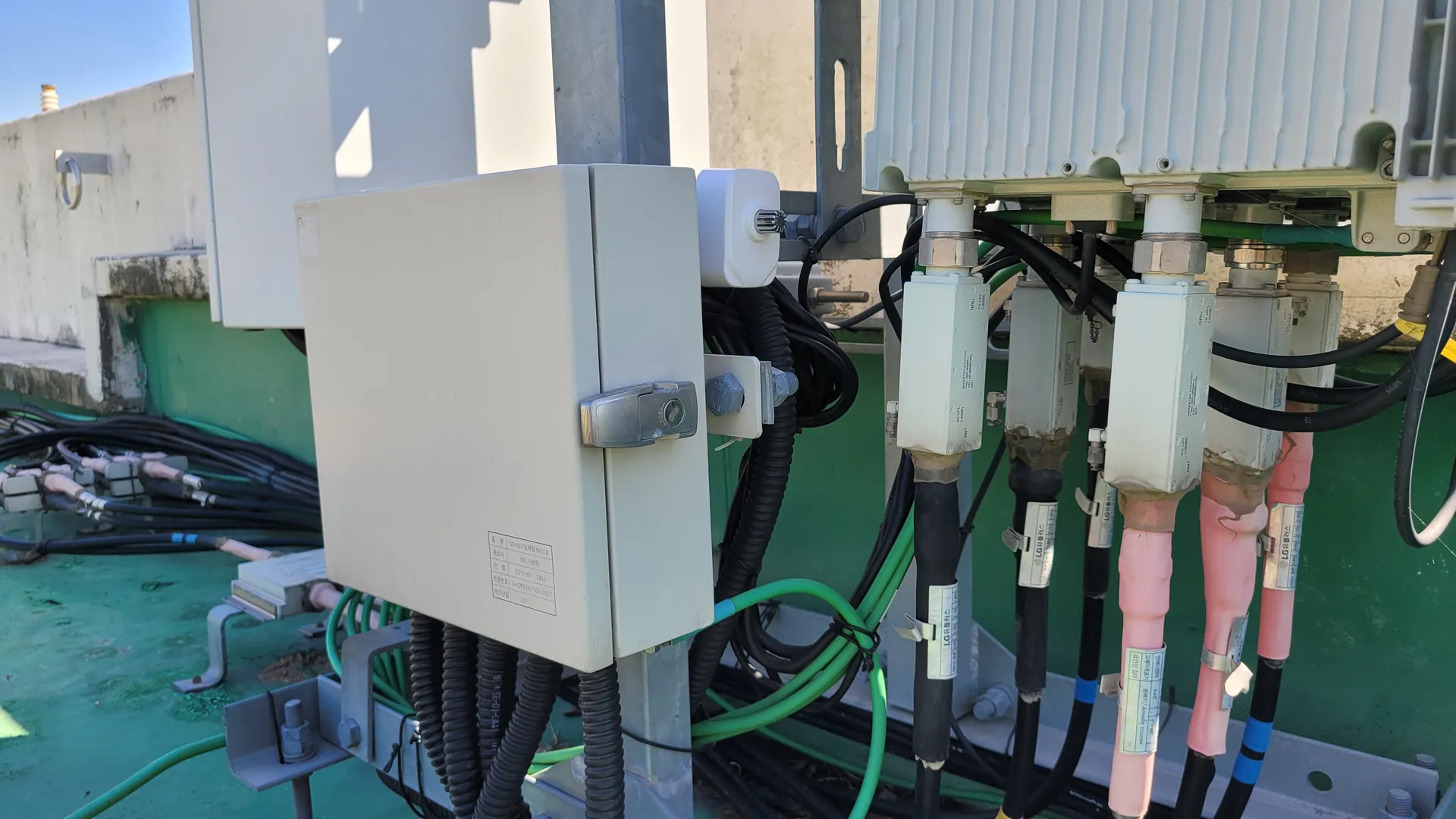

屋外の配電盤など、さまざまな環境に適用できます。

PC・SMSモニタリング

信号受信機を通じてPC画面とSMSで知らせます。

再使用できるSMA型

SMA型は温度が下がれば再び使用できます。

03種類

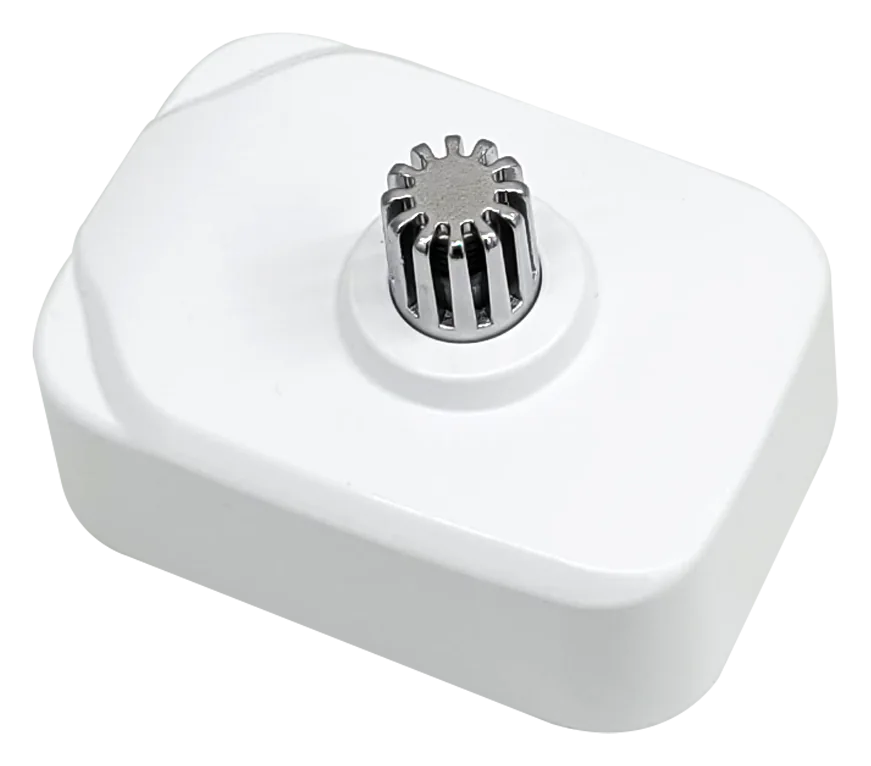

MWSF-100SMA型標準型

温度が上がるとSMAが膨張してセンサーを作動させます。約75 – 85 ℃以上で動作し、再使用できます。

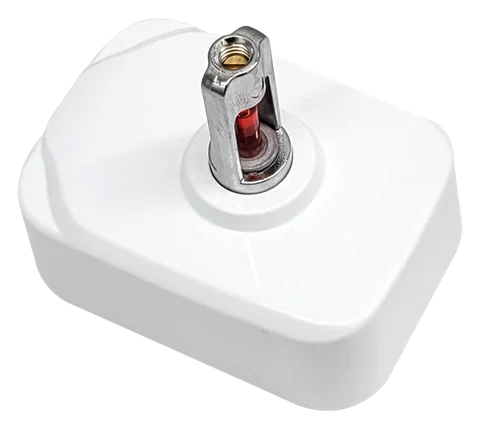

MWSF-110ガラスバルブ型

温度によって体積が変わる特殊な液体を封入したガラスバルブが、約90 ℃以上で割れて作動します。再使用はできません。

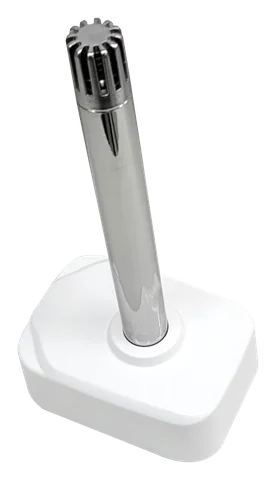

MWSF-100 (Long)SMA 特殊型（Long）

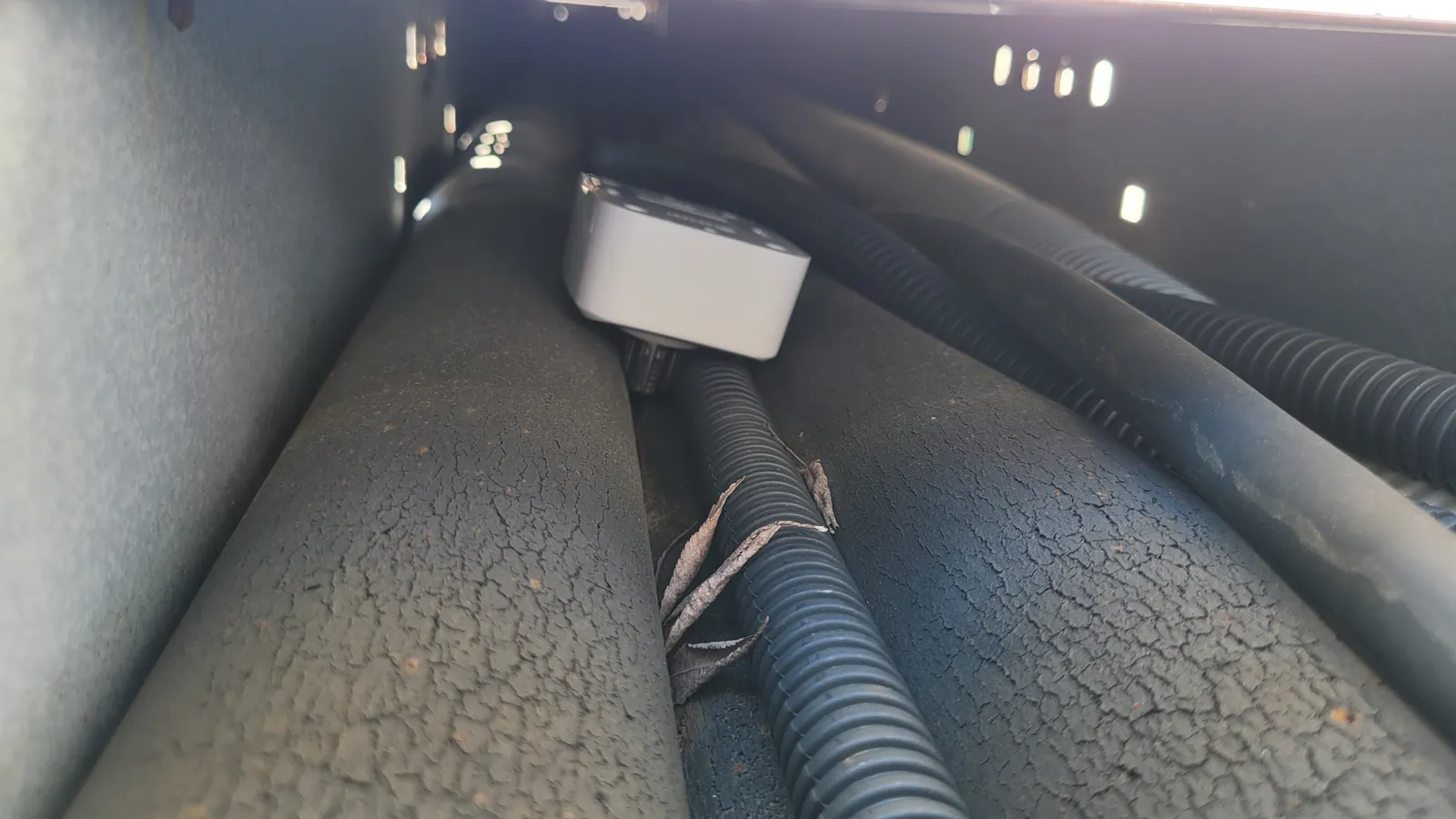

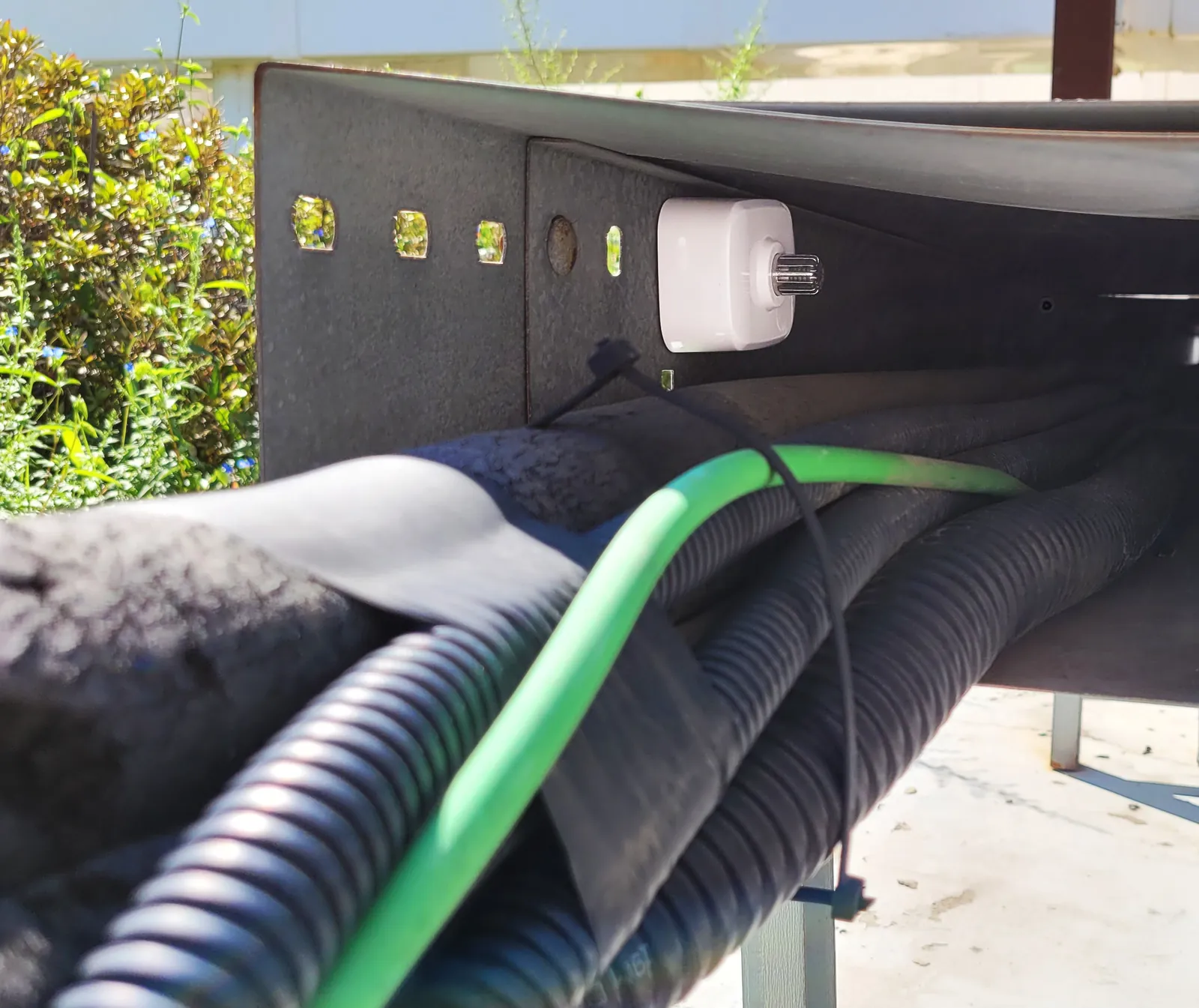

センサー感知部が標準型より11 cm長く、ケーブル管の奥・狭い空間の温度上昇を感知します。

MWSF-100 (Busbar)SMA ブスバー型

受配電盤のブスバーの温度（80 ℃前後）を感知するタイプです。

04システム構成

定温式火災感知センサー — SMA型標準型MWSF-100

100 m

リピーターMWSR2-900 · オプション

1 km

信号表示器MWSM-700

センサーハブMWSH-300

RS485 · LAN

PCモニタリングセンサー位置・検知履歴

SMS通知管理者の携帯電話

距離は障害物のない open field 基準です。リピーターを追加すると約1 kmずつ延長できます。

05製品仕様

定温式火災感知センサー — SMA型標準型

型番 MWSF-100

サイズ	W77 × D56 × H47.7 mm
重量	82 g
周波数	920.700 MHz (FSK)
送信距離	約 100 m (open field)
作動温度	約 75 – 85 ℃ 以上
電源	自己発電（電池不要）
防塵・防水	IP57

定温式火災感知センサー — ガラスバルブ型

型番 MWSF-110

サイズ	W77 × D56 × H68 mm
重量	82 g
周波数	920.700 MHz (FSK)
送信距離	約 100 m (open field)
作動温度	約 90 ℃ 以上
電源	自己発電（電池不要）
防塵・防水	IP57

定温式火災感知センサー — SMA 特殊型

型番 MWSF-100 (Long)

サイズ	W77 × D56 × H164 mm
重量	121 g
周波数	920.700 MHz (FSK)
送信距離	約 100 m (open field)
作動温度	約 75 – 85 ℃ 以上
電源	自己発電（電池不要）
防塵・防水	IP57

定温式火災感知センサー — SMA ブスバー型

型番 MWSF-100 (Busbar)

サイズ	W77 × D56 × H140 mm
重量	200 g
周波数	920.700 MHz (FSK)
送信距離	約 100 m (open field)
作動温度	約 75 – 85 ℃ 以上
電源	自己発電（電池不要）
防塵・防水	IP57

組み合わせて使う受信・モニタリング装置

リピーター

型番 MWSR2-900

サイズ	W115 × D115 × H30 mm
重量	167 g
周波数	920.7 / 447.9 MHz (FSK)
アンテナ	外付けアンテナ × 2
送受信距離	約 1 km (open field)
距離拡張	+約 1 km (open field)
表示	FND 3-digit, LED (Rx · Tx · 電源)
電源	DC 12 V 1 A アダプター

信号表示器

型番 MWSM-700

サイズ	W258 × D107 × H34 mm
重量	497 g
周波数	920.7 / 447.9 MHz (FSK)
アンテナ	外付けアンテナ × 2
受信距離	約 1 km (open field)
番号登録	最大 999
信号保存	重複信号最大10件
表示	FND 5-digit LED
外部端子	RS-485、回転灯、スピーカー、電源
電源	DC 12 V 1 A アダプター

センサーハブ

型番 MWSH-300

サイズ	W100 × D100 × H26 mm
重量	145 g
周波数	920.7 / 447.9 MHz (FSK) / Wi-Fi
アンテナ	外付けアンテナ × 2, 内蔵アンテナ × 1
受信距離	約 1 km (open field)
受信番号登録	最大 5
表示	FND 4-digit, 電源・Rx・Tx LED
外部端子	電源、TCP/IP、LAN（RS485）
電源	DC 9 V 1 A アダプター
